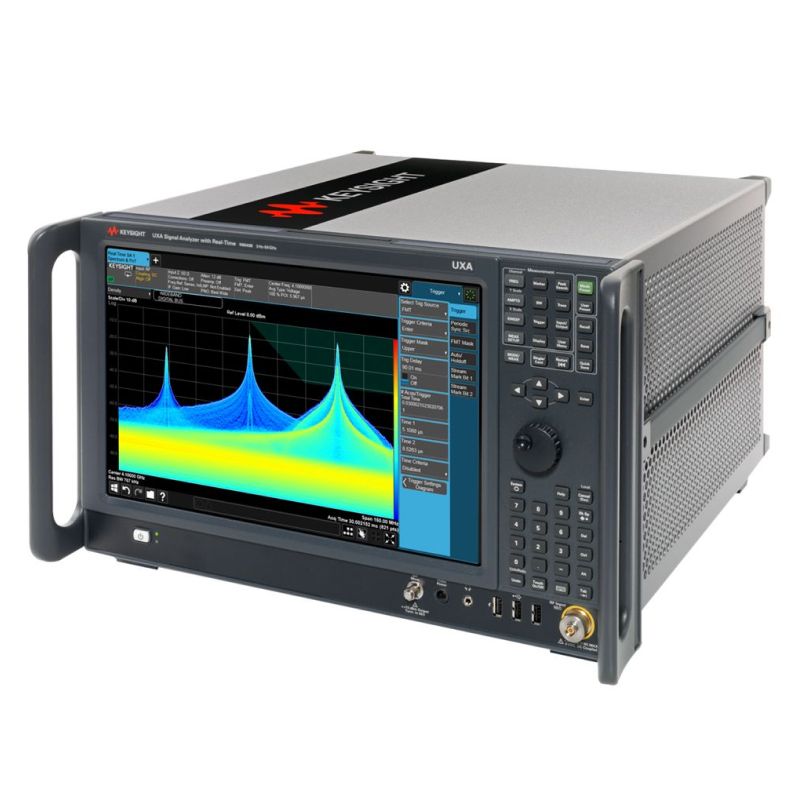

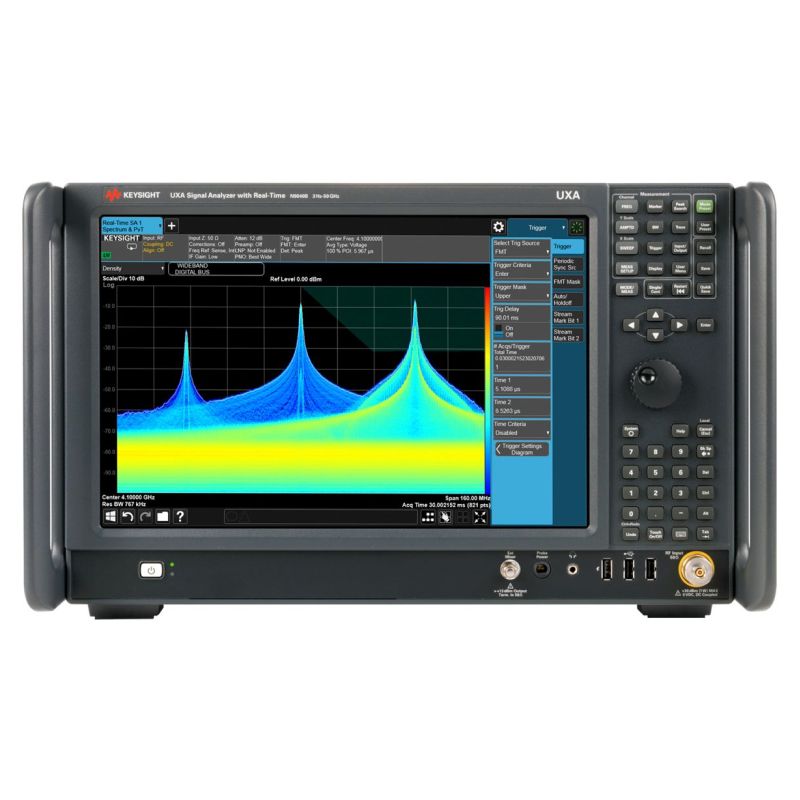

Анализатор сигналов Keysight UXA N9040B-508 (от 2 Гц до 8,4 ГГц)

Анализатор сигналов Keysight UXA N9040B-508 (внесён в Госреестр средств измерений под № 65078-16) представляет собой высокопроизводительное решение для широкого спектра задач в области радиочастотных и микроволновых измерений. Его частотный диапазон охватывает диапазон от 2 Гц до 8,4 ГГц, что делает прибор универсальным инструментом как для низкочастотного анализа, так и для работы с современными радиосистемами. Одной из ключевых особенностей устройства является возможность анализа сигналов с полосой пропускания до 1 ГГц, что достигается за счёт опционального расширения полосы анализа — доступны конфигурации на 25, 40, 255, 510 МГц и полную гигагерцовую полосу. В режиме реального времени прибор обеспечивает анализ полосы до 510 МГц, что критически важно при исследовании сложных, быстро меняющихся сигналов, например, в системах радиомониторинга или при анализе импульсных излучений.

Высокая чувствительность анализатора подтверждается средним уровнем собственных шумов –174 дБм на частоте 1 ГГц, а также выдающимися характеристиками фазового шума: –136 дБн/Гц при отстройке 10 кГц и –146 дБн/Гц при отстройке 1 МГц. Эти параметры обеспечивают точное измерение слабых сигналов даже в условиях плотного радиочастотного эфира. Суммарная погрешность измерения уровня сигнала не превышает ±0,16 дБ, что подтверждает высокую метрологическую надёжность прибора. Интермодуляционные искажения третьего порядка на частоте 1 ГГц достигают +22 дБм, что свидетельствует о широком динамическом диапазоне и устойчивости к перегрузкам.

Анализатор поддерживает обширный набор программных приложений: от универсальных, таких как векторный анализ сигналов 89600 VSA, измерение коэффициента шума, фазового шума и параметров импульсов, до специализированных решений для сотовых стандартов (GSM/EDGE, LTE/LTE-A, NB-IoT, W-CDMA/HSPA+), беспроводных технологий (Bluetooth, ZigBee, Z-Wave, WLAN 802.11 в различных модификациях) и цифрового видео. Дополнительно доступна интеграция с MATLAB, что расширяет возможности пользовательской обработки данных. Прибор оснащён продвинутыми режимами запуска, включая запуск по частотной маске (FMT), по временному разделению сигналов (TQT), по уровню, по пачке импульсов и другим условиям, что позволяет точно захватывать редкие и переходные события. Минимальная длительность сигнала для 100%-го захвата составляет всего 3,517 мкс, а время обнаружения — 3,33 нс. Уровень производительности прибора оценён на максимальные шесть звёзд, что подчёркивает его статус как одного из ведущих решений в классе анализаторов сигналов.
