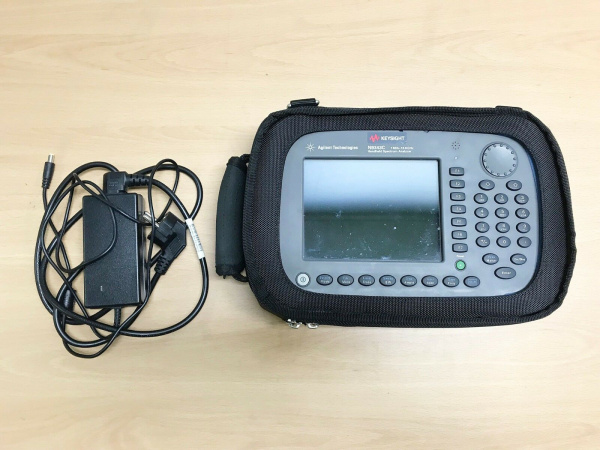

Новый портативный анализатор спектра N9343C обладает набором функциональных возможностей, метрологических характеристик и производительностью, которые необходимы для испытания радиочастотных или микроволновых систем в полевых условиях. N9343C обеспечивает быстрые и точные измерения в диапазоне частот от 1 МГц до 13,6 ГГц. Особенностью данного приборов является то, что он может иметь встроенный следящий генератор от 5 МГц до 7 ГГц, встроенные GPS приёмник и антенну, а также средства для спектрального мониторинга и анализа помех.
Анализатор спектра N9343C обеспечивает набор стандартных одноклавишных измерений, таких как определение занимаемой полосы частот, мощности в канале и относительной мощности в соседнем канале, которые помогают измерить характеристики качества сигнала. Прибор дополняется измерительными приложениями с развитыми возможностями (например, анализ модуляции AM/ЧM, АМн/ЧМн, анализ спектра с временным стробированием). Анализатор спектра N9343C также поддерживает 11 разных языков, в том числе русский.
За счёт таких возможностей ручной анализатор спектра N9343C хорошо подходят для использования в различных отраслях, например, в аэрокосмической и оборонной промышленности, для микроволновых и спутниковых систем связи, беспроводных систем связи и радиовещания, в государственном регулирование использования радиочастотного спектра, а также для решения задач анализа спектра общего назначения.
Анализатор спектра N9343C обеспечивает набор стандартных одноклавишных измерений, таких как определение занимаемой полосы частот, мощности в канале и относительной мощности в соседнем канале, которые помогают измерить характеристики качества сигнала. Прибор дополняется измерительными приложениями с развитыми возможностями (например, анализ модуляции AM/ЧM, АМн/ЧМн, анализ спектра с временным стробированием). Анализатор спектра N9343C также поддерживает 11 разных языков, в том числе русский.
За счёт таких возможностей ручной анализатор спектра N9343C хорошо подходят для использования в различных отраслях, например, в аэрокосмической и оборонной промышленности, для микроволновых и спутниковых систем связи, беспроводных систем связи и радиовещания, в государственном регулирование использования радиочастотного спектра, а также для решения задач анализа спектра общего назначения.
Особенности:
- Диапазон частот: от 1 МГц до 13,6 ГГц
- Спектральный мониторинг и анализ помех
- Встроенный следящий генератор
- Анализ модуляции АМ/ЧМ и АМн/ЧМн
- Инновационный планировщик задач для автоматизации испытаний
- Измерение мощности с высокой точностью при использовании преобразователей мощности серии U2000 компании Agilent
- Встроенный GPS приёмник со встроенной GPS антенной
- Русскоязычный интерфейс пользователя
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Анализатор спектра |
|
Мин. частота (кГц)
|
1000 |
|
Макс. частота (ГГц)
|
13.6 |
|
Гармонические искажения
|
-90 дБн/Гц |
|
Фазовый шум
|
-89 дБн/Гц |
|
Максимальный измеряемый уровень
|
+30 дБм |
|
Опорный генератор
|
±1×10-6 |
|
Диагональ дисплея, дюйм
|
6,5" |
|
Интерфейс
|
USB, LAN |
|
Питание
|
Сменный Li-Ion аккумулятор |
|
Разрешение экрана
|
640 х 480 |
|
Тип дисплея
|
Цветной ЖК |
|
Гарантия, (мес)
|
12 |
| Частотные параметры | |
| Диапазон частот (открытый вход) | от 100 кГц до 13,6 ГГц (настраиваемый до 9 кГц) |
| Погрешность внутреннего генератора опорной частоты 10 MГц | |
| Старение | ±1 х 10-6 за год |
| Температурная нестабильность | ±1 х 10-6 |
| Погрешность отсчёта частоты с помощью маркера | |
| Разрешение маркера | (полоса обзора)/(число точек развёртки - 1) |
| Погрешность |
±(частота маркера х погрешность опорной частоты +1% х полоса обзора + 20% х полоса пропускания + разрешение маркера +1 Гц) |
| Погрешность опорной частоты | скорость старения х время с момента последней настройки + температурная нестабильность |
| Счётчик частоты маркера | |
| Разрешение | 1 Гц |
| Погрешность |
± (частота маркера х погрешность опорной частоты + разрешение маркера) Полоса пропускания/полоса обзора ≥ 0,02; маркер должен быть установлен более чем на 25 дБ выше отображаемого уровня собственных шумов; значение смещения частоты равно 0 Гц |
| Полоса обзора | |
| N9342C | 0 Гц (нулевая полоса), от 100 кГц до 7 ГГц |
| Разрешение | 1 Гц |
| Погрешность | ± (0,22% х полоса обзора + полоса обзора/ (число точек развёртки - 1)), ном. |
| Однополосный фазовый шум (от 20 °C до 30 °C, центр. частота 500 МГц) | |
| отстройка от несущей 30 кГц | < –86 дБн/Гц; –89 дБн/Гц (тип. значение) |
| отстройка от несущей 100 кГц | < –97 дБн/Гц;–101 дБн/Гц (тип. значение) |
| отстройка от несущей 1 МГц | < –115 дБн/Гц; –119 дБн/Гц (тип. значение) |
| Полоса пропускания (–3 дБ) | |
| Диапазон установки | от 10 Гц до 3 МГц, в последовательности 1:3:10 |
| Погрешность |
± 5% (ном), полоса пропускания от 10 Гц до 1 МГц ±10%, полоса пропускания = 3 МГц |
| Коэффициент прямоугольности фильтра (избирательность) | < 5 : 1 (ном.), по уровням минус 60 дБ/минус 3 дБ, цифровая, гауссоподобная |
| Полоса видеофильтра) (–3 дБ) | |
| Диапазон установки | от 1 Гц до 3 МГц, в последовательности 1:3:10 |
| Погрешность | ±10% (ном.), при полосе от 1 Гц до 1 МГц |
| Амплитудные параметры | |
| Пределы измерения уровня сигнала (предусилитель выкл.) | |
|
от 100 кГц до 2 МГц от 2 МГц до 7 ГГц |
от среднего уровня собств. шумов до +10 дБм от среднего уровня собств. шумов до +20 дБм |
| Пределы ослабления входного аттенюатора | от 0 до 50 дБ |
| Максимальный безопасный уровень входного сигнала Средняя непрерывная мощность (установка вх. аттенюатора ≥ 20 дБ) | |
| N9342C | +33 дБм, не более 3 мин., от 2 МГц до 7 ГГц |
| Напряжение постоянного тока | ± 50 В макс. |
| Средний уровень собственных шумов | |
| (СКЗ детектор, усреднение графиков > 40, входное ослабление 0 дБ, входной импеданс 50 Ом, полоса пропускания 1 кГц, шум, приведённый к полосе 1 Гц, от 20 до 30 °С) | |
| предусилитель выключен (опорный уровень ≤ –50 дБм) |
от 100 кГц до1 МГц –108 дБм; –127 дБм (тип. значение) от 1 до 10 МГц –128 дБм; –146 дБм (тип. значение) от 10 до 500 МГц –142 дБм; –146 дБм (тип. значение) от 500 МГц до 2,5 ГГц –141 дБм; –145 дБм (тип. значение) от 2,5 до 4 ГГц –140 дБм; –144 дБм (тип. значение) от 4 до 6 ГГц –138 дБм; –142 дБм (тип. значение) от 6 до 7 ГГц –136 дБм; –140 дБм (тип. значение) |
| предусилитель включен (опорный уровень ≤ –70 дБм) |
от 100 кГц до1 МГц –131 дБм; –150 дБм (тип. значение) от 1 до 10 МГц –148 дБм; –163 дБм (тип. значение) от 10 до 500 МГц –161 дБм; –164 дБм (тип. значение) от 500 МГц до 2,5 ГГц –159 дБм; –162 дБм (тип. значение) от 2,5 до 4 ГГц –158 дБм; –161 дБм (тип. значение) от 4 до 6 ГГц –155 дБм; –158 дБм (тип. значение) от 6 до 7 ГГц –150 дБм; –154 дБм (тип. значение) |
| Пределы шкалы экрана | |
| Логарифмическая шкала |
от 10 дБ до 100 дБ, отображается 10 делений, 1,2,5,10 дБ/деление |
| Линейная шкала | от 0 до 100%, отображается 10 делений |
| Eдиницы шкалы | дБм, дБмВ, дБмкВ, Вт, В, дБмВ (режим EMF), дБмкВ (режим EMF), В (режим EMF) |
| Число точек развёртки (графика) | 461 |
| Разрешение отсчёта уровня по маркеру | |
| Логарифмическая шкала | 0,01 дБ |
| Линейная шкала | ≤ 1 % от уровня сигнала (ном.) |
| Детекторы | нормальный, пиковый, мгновенного значения, отрицательного пика, усреднение (логарифм. мощности, СКЗ, напряжения) |
| Число графиков | 4 |
| Функции графиков | стирание/запись, накопление максимумов, накопление минимумов, усреднение |
| Погрешность измерения уровня (кроме случаев рассогласования по входу) (от 20 до 30 °С, пиковый детектор, предусилитель выключен, уровень входного сигнала от –50 до 0 дБм, 95% процентиль, время развёртки устанавлено для достижения точности измерений (Swp Time Rule = Accuracy). Если время развёртки устанавлено для достижения скорости измерений (Swp Time Rule = Speed), добавляется дополнительная погрешность ± 0,3 дБ). | |
| N9342C | ±1,5 дБ |
| Опорный уровень | |
| Пределы установки | от – 100 до +30 дБм с шагом 1 дБ |
| Логарифмическая шкала | 0,01 дБ |
| Линейная шкала | Как и для лог. шкалы (от 2,236 мкВ до 7,07 В) |
| Погрешность | 0 дБ |
| КСВн входа RF In(на частоте настройки) | |
|
от 10 МГц до 3 ГГц от 3 до 7 ГГц |
< 1,5 : 1 (ном.), ослабление 10 дБ или 20 дБ < 2,0 : 1 (ном.), ослабление 10 дБ или 20 дБ |
| Продукты искажений и комбинационные составляющие | |
| Гармонические искажения второго порядка (уровень сигнала на смесителе минус 30 дБм, входное ослабление 0 дБ, предусилитель выкл., от 20 до 30 °С) | |
|
от 50 МГц до 3 ГГц от 3 до 7 ГГц |
< –65 дБн < –70 дБн |
| Интермодуляционные искажения третьего порядка (TOI) (два тона по минус 20 дБм на входе разнесены на 100 кГц, входное ослабление 0 дБ, предусилитель выкл., опорный уровень ≥ –30 дБ, от 20 до 30 °С) | |
|
от 50 до 300 МГц от 300 МГц до 7 ГГц |
+7 дБм +10 дБм |
| Собственные остаточные отклики (нагруженный вход, осл. 0 дБ, предусилитель выкл.) | |
| от 100 кГц до 7 ГГц | < – 90 дБм; –98 дБм (тип. значение) |
| Развёртка | |
| Время развёртки | |
| Пределы |
от 2 мс до 1000 с (полоса обзора ≥ 100 Гц) от 600 нс до 200 с (полоса обзора = 0 Гц) |
| Режим развёртки | непрерывный, однократный |
| Режим времени развёртки |
для достижения точности измерений (Accuracy), для достижения скорости измерений (Speed) |
| Источник запуска | автомат., сигнал видеотракта, внешний, ВЧ пакет |
| Перепад сигнала запуска | положительный или отрицательный (по выбору) |
| Задержка запуска | от ±12 мс до ±12 с (ном.), полоса обзора = 0 Гц |
| Соединители ввода-вывода передней панели | |
| ВЧ вход (RF input) | |
| Соединитель и импеданс | тип N, 50 Ом (ном.) |
| Вход сигнала опорной частоты 10 МГц/внешнего запуска (10 MHz reference/External trigger input) | |
| Частота вх. опорного сигнала | 10 МГц |
| Амплитуда вх. опорного сигнала | от 0 до +10 дБм |
| Уровень запуска | соответствует ТТЛ (5 В) (ном.) |
| Соединитель | BNC (розетка), 50 Ом (ном.) |
| Питание пробника (Probe power) | |
| Напряжение / сила тока |
+15 В пост. тока, ±7%, от 0 до 150 мA (ном.) -12,6 пост. тока, ±10%, от 0 до 150 мA (ном.) |
| Порты USB (совместимы USB 2.0 Full Speed) | |
| Соединитель хост-порта | USB Type-A (розетка) |
| Соединитель устройства | USB Type-mini AB (розетка) |
| LAN | RJ-45, 10 Base-T |
| Общие характеристики | |
| Дисплей | |
| Разрешение | 640 х 480 пикселов |
| Размер и тип | 6,5 дюйма (170 мм), цветной ЖК дисплей |
| Языки | |
| Экранный графический интерфейс пользователя | английский, французский, немецкий, испанский, упрощенный и традиционный китайский, японский, итальянский, корейский, русский, португальский |
| Требования к питанию и калибровка | |
| Входное напряжение адаптера | от 100 до 240 В переменного тока, от 50 до 60 Гц, автоматический выбор пределов |
| Выходное напряжение адаптера | 15 В постоянного тока, 5,3 A, 80 Вт, макс. |
| Потребление | 15 Вт (N9342C), 16 Вт (N9343C/4C), тип. значение |
| Время действия батареи (после полного заряда) | 3,5 часа (следящий генератор выкл., предусилитель выкл.) |
| Время заряда батареи | 3 часа |
| Срок службы батареи | от 300 до 500 циклов заряда |
| Время устан. рабочего режима | 30 минут |
| Периодичность калибровки | 1 год |
| Условия окружающей среды и массо-габаритные размеры | |
| Рабочий диапазон температур | от –10 до +50 °C (батарея: от 0 до +50 °C) |
| Диапазон температур хранения | от –40 до +70 °C (батарея: от –20 до 50 °C) |
| Относительная влажность | < 95% |
| Масса | 3,2 кг (масса без упаковки); 3,6 кг (с батареей) |
| Габаритные размеры | 318 х 207 х 69 мм (ширина х высота х глубина) |
Agilent Technologies — американская компания-производитель измерительного оборудования, электронно-медицинского оборудования и оборудования для химического анализа.
