Артикул:
m-990026
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Анализатор спектра
Мин. частота (кГц)
—
9
Макс. частота (ГГц)
—
13.2
Гармонические искажения
—
-85 дБн/Гц
Все характеристики
1 086 474 руб.
/шт 1 873 231 руб.
-42%
Экономия
786 757 руб.
Мало
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

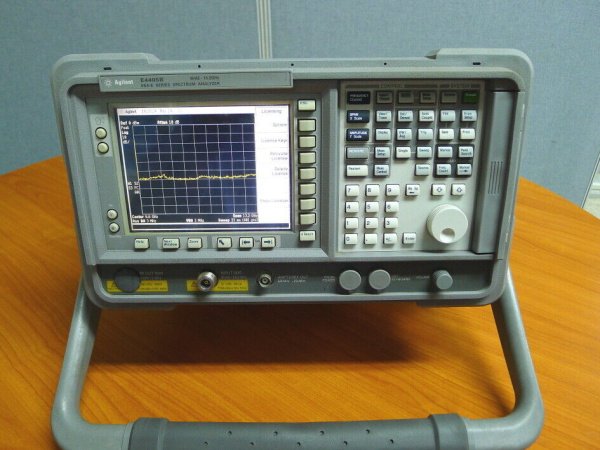

Серия анализаторов ESA-E предлагает современные технологии для быстрого и точного распознавания близко расположенных сигналов. Анализаторы серии ESA-E имеют динамический диапазон наиболее широкий в своем классе и наиболее низкие собственные искажения, что позволяет измерять шумы и искажения в большом диапазоне. Анализаторы серии ESA-E оснащены цифровыми узкополосными фильтрами и встроенными предусилителями, что позволяет идентифицировать низкоуровневые сигналы. Новое программное обеспечение 7415А и подготовленная для специальных измерений система Е7400А, работая вместе, предлагают точность и простоту использования.
Функции:
- Развертка в полном ВЧ диапазоне за 1 миллисекунду
- Время развертки при нулевой полосе (zero span) 25 наносекунд (дополнительно)
- Количество измерений с отображением на дисплее до 45 в секунду
- Большой 16.8-см цветной VGA TFT дисплей с активной матрицей и широтивной матрицей и широким углом обзора
- Дополнительный выход на VGA монитор
- Защита входных цепей от перегрузки
- Высокоскоростной вывод на принтер (PCL5-принтеры)
- Встроенный накопитель на гибких магнитных дисках
- Возможность задания измерительных масок
- Программное обеспечение для соединения с ПК
Особенности:
- Резиновые накладки на корпусе и отсутствие внутри прибора элементов, чувствительных к вибрации, улучшают надежность при транспортировке
- Оснащенный аккумуляторной батареей анализатор работает 1.9 часа в автономном режиме
- Возможность работы от источника постоянного тока напряжением 12 вольт
- Защищенная от дождя передняя панель, защищенное отверстие забора воздуха и смонтированный на боковой панели вентилятор охлаждения предохраняют прибор от внешних воздействий.
- Простой в использовании накопитель на гибком магнитном диске и внутренняя файловая система, способная ставить метки времени и даты, помогут вам организовать хранение данных полученных при измерениях
- Автоматическая корректировка уровня фонового шума позволяет сохранять заданную точность при изменении температуры
- Для удобства транспортировки анализатор может быть снабжен на выбор: жестким чемоданом или сумкойчехлом
- Удобная ручка, которую можно зафиксировать в оптимальном для наблюдений положении, позволяет расположить анализатор, как на столе, так и на земле
- Цветной дисплей прекрасно отображает информацию вне зависимости от освещенности и угла наблюдения
- Поиск проблем с проложенным кабелем используя специализированное ПО
- Устранение неисправностей мобильных базовых станций стандартов GSM/GPRS, CDMA и измерения мощности РЧ любых других 2G/3G форматов, используя специализированное ПО
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Анализатор спектра |
|
Мин. частота (кГц)
|
9 |
|
Макс. частота (ГГц)
|
13.2 |
|
Гармонические искажения
|
-85 дБн/Гц |
|
Фазовый шум
|
-101 дБн/Гц |
|
Максимальный измеряемый уровень
|
+30 дБм |
|
Опорный генератор
|
±1×10-7 |
|
Интерфейс
|
GPIB, VGA |
|
Питание
|
195-250 В |
|
Разрешение экрана
|
640 х 480 |
|
Тип дисплея
|
Цветной ЖК |
|
Гарантия, (мес)
|
12 |
| Частотные измерения | |||
| Частотный диапазон | DC | 9кГц до 13,2ГГц | |
| DC (Opt-UKB) | 30Гц до 13,2ГГц | ||
| AC | 100кГц до 13,2ГГц | ||
| Полоса N 0 1- | 9кГц до 3,0ГГц | ||
| 0 (Opt-UKB) | 30Гц до 3,0ГГц | ||
| 1 1- | 2,85ГГц до 6,7ГГц | ||
| 2 2- | 6,2ГГц до 13,2ГГц | ||
| Источник опорной частоты | |||
| Стандартный | Опциональный (Opt-1D5) | ||
| Стабильность | ±2 x 10-6/год | ±1 x 10-7/год | |
| Точность установки | ±5 x 10-7 | ±1 x 10-8 | |
| Температурная стабильность | ±5 x 10-6 | ±1 x 10-8 (при 20…30°C) | |
| Точность считывания частоты |
(Start, Stop, Center, Marker): ±(точность считывания x погрешность опорного уровня частоты1 + точность диапазона + + 15% полосы разрешения + 10 Гц + 1Гц х N) |
||
| Счетчик частоты маркера | Разрешение | Выбираемое пользователем: от 1 Гц до 100 кГц | |
| Точность | ± (частота маркера х погрешность опорного уровня частоты1 + разрешающая способность счетчика) | ||
| Полоса обзора | Диапазон | 0 Гц (нулевая полоса), от 100Гц … Максимальная частота анализатора | |
| Разрешающая способность | 2Гц х N | ||
| Точность (>2000 точек развертки) | ±0,5% полосы обзора | ||
| Время развертки | Ширина полосы | ||
| >0 Гц | От 1 мс до 4000 с | ||
| Ошибка:509 | От 10 мкс до 4000 с | ||
| Opt - AYX | От 50 нс до 4000 с | ||
| Opt - B7D | От 25 нс до 4000 с | ||
| Точность | ±1% | ||
| Срабатывание развертки | Свободное, единичное, линейное, видео, задержанное, внешнее, смещенное, временное окно (Opt-1D6), и по ТВ сигналу (Opt-B7B) | ||
| Диапазон задержки срабатывания | От 1 мкс до 400 с | ||
| Диапазон разверток | От 101 до 8192 точек | ||
| При полосе обзора =0 Гц | От 2 до 8192 точек | ||
|
Полоса пропускания Диапазон |
От 1кГц до 5МГц (при-3 дБ) при последовательности 1-3-10 от 9кГц до 120кГц (при-6 дБ) для ЭМИ |
||
| Option -1DR | Добавляет фильтры 10, 30, 100 и 300Гц (при-3 дБ) и 200Гц (при-6 дБ) для ЭМИ (для полос обзора ≤5МГц) | ||
| Точность | От 1кГц до 3МГц | ±15% | |
| 5 МГц | ±30% | ||
| От 1Гц до 300Гц (Opt-1DR) | ±30% | ||
|
Избирательность (характерная) -60дБ/-3дБ |
От 10Гц до 300Гц | <5:16 цифровое, по Гауссу | |
| От 1кГц до 5МГц | <15:16 синхронно настраивается 4 поля, по Гауссу | ||
| Видео полоса (-3дБ) | Ширина | От 30Гц до 3МГц6 при последовательности 1-3-10 | |
| Option -1DR | Добавляет фильтры 1, 3 и 10Гц (при полосе пропускания ≤1кГц) | ||
|
Стабильность Ширина радиополосы (RBW) 1кГц, ширина видеополосы (VBW) 30 Гц и детектор выборок |
Смещение от CW на: | Шум боковойполосы | Типичное значение |
| ≥1 кГц | н.д. | . ≤-78дБц/Гц (-1D5) | |
| ≥10 кГц | ≤-90дБц/Гц | ≤-94дБц/Гц | |
| ≥20 кГц | ≤-100дБц/Гц | ≤-105дБц/Гц | |
| ≥30 кГц: | ≤-106дБц/Гц | ≤-112дБц/Гц | |
| ≥100 кГц: | ≤-119дБц/Гц | ≤-122дБц/Гц | |
| ≥1 МГц: | ≤-125дБц/Гц | ≤-127дБц/Гц | |
| ≥5 МГц: | ≤-127дБц/Гц | ≤-129дБц/Гц | |
| ≥10 МГц: | ≤-131дБц/Гц | ≤-136дБц/Гц | |
| Option -120: | |||
| ≥1 МГц: | ≤-125дБц/Гц | ≤-127дБц/Гц | |
| ≥5 МГц: | ≤-127дБц/Гц | ≤-129дБц/Гц | |
| ≥10 МГц: | ≤-131дБц/Гц | ≤-136дБц/Гц | |
| Остаточная ЧМ | При ширине радио и видео полос 1кГц: | размах (пик-пик) ≤150 Гц • N в 100 мсек. | |
| Оption -1D5 | размах (пик-пик) ≤100 Гц • N4 в 100 мсек. | ||
| Option -1DR | размах (пик-пик) ≤10 Гц6 • N4 в 20 мсек. | ||
| Option -1DR & -1D5 | размах (пик-пик) ≤2 Гц • N4 в 20 мсек. | ||
| Боковые системные полосы | Сдвиг относительно сигнала CW ≥30кГц | ≤-65дБц + 20 Log N | |
| Амплитудные измерения | |||
| Амплитудный диапазон | Диапзон измерений | Отображает средний уровень шума к максимальному безопасномвходному уровню | |
| Входной диапазон аттенюатора | От 0 до 65 дБ (75дБ6), при шаге 5 дБ | ||
| Детекторы по трассам |
Пиковый, по отрицательному пи- ку, среднеквадратичный по выборкам, усредняющий |
||
| Максимально безопасный входной уровень | Средняя постоянная мощность:(настройка входного аттенюатора ≥15 дБ) | +30 дБм (1Вт) | |
| Пиковая импульсная мощность:(настройка входного аттенюатора ≥30 дБ) | +50 дБм (100Вт) | ||
| DC |
0Vdc (dc coupled); 50V (ac coupled) |
||
|
Нелинейность амплитудной характеристики 1дБ (общая мощность на входном смесителе) |
От 50 МГЦ до 6,7 ГГц | 0 дБм | |
| От 6,7 ГГЦ до 13,2 ГГц | - 3 дБм | ||
| От 13,2 ГГц до 26,5 ГГц | - 5 дБм | ||
| Диапазоны вывода на экран | Логарифмическая шкала | 0.1, 0.2, 0.5 дБ на деление и от 1 до 20 дБ на деление при шаге 1дБ; 10 делений на экране | |
| RBW ≥ 1кГц | От 0 до –85 дБ от калибруемого опорного уровня | ||
|
Отображаемый средний уровень шума (DANL) (dBm) (закрытый вход, затухание 0дБ, детектор выборок) |
1кГц RBW; 30Гц VBW 10Гц RBW; 1Гц VBW (Option -1DR) 1Гц RBW; 1Гц VBW (Option -1DR и -1D5)25 |
||
|
КСВН на РЧ входе (частота настроена, затухание 10дБ) |
100Гц до 100кГц | 1,1:1 (Option -UKB) | |
| 9кГц до 100кГц | 2,0:1 | ||
| 100кГц до 6,7ГГц | 1,3:1 | ||
| 6,7ГГц до 13,2ГГц | 1,5:1 | ||
|
Неточность установки входного аттенюа- тора на 50МГц Затухание |
0дБ до 5дБ | ±0,3дБ | |
| 10дБ | Опорный | ||
| 15дБ | ±0,3дБ | ||
| Общая амплитудная точность |
±(0,54дБ + абсолютная частотная характеристика) |
||
|
Погрешность переключения ширины радиополосы (на опорном уровне) |
1кГц RBW | Опорный | |
| 1Гц до 3Гц | ±0,3дБ | ||
| 10кГц до 3МГц RBW | ±0,3 дБ | ||
| 5МГц RBW | ±0,6 дБ | ||
| Диапазон |
От -149,9дБм до максимального уровня смесителя + установка аттенюатора |
||
| Разрешение | Логарифмическая шкала | ±0,1 дБ | |
| Линейная шкала | ±0,12% от опорного уровня | ||
| Точность (опорный уровень– настройка затухания + усиление предусилителя) | ±0,3 дБ (-10 дБм до -60 дБм) | ||
| ±0,5 дБ (-60 дБм до -85 дБм) | |||
| ±0,7 дБ (-85 дБм до -90 дБм) | |||
| Общие характеристики анализатора спектра Agilent E4405B: | ||
| Питание | Режим «ON» | 195…250В rms, 47…66 Гц |
| Потребляемая мощность | <300 Вт | |
| Потребляемая мощность, “Standby” | <5 Вт | |
| Переменное напряжение | 12…20В | |
| Потребляемая мощность | <200 Вт | |
| Хранение данных | Внутренняя память | 8Мб |
| Внешние устройства | 3,5” 1.44MB, MS-DOS дискета | |
| Использование памяти | Настройки прибора | 16kB |
| Настройки + спектрограмма (401 точка) | 20kB27 | |
| Скорость измерений | Количество локальных измерений | 40 изм./с |
|
Количество измерений через интерфейс GP-IB |
40 изм./с | |
|
Время настройки центральной частоты |
75мс | |
| Температурный диапазон | Рабочий | 0°С…+55°С |
|
Рабочий: 0°С…+55°С Для хранения: -40°С…+75°С |
Рабочий: 0°С…+55°С Для хранения: -40°С…+75°С |
|
| Габариты | Без ручки 222мм(В) х 409мм(Д) х 373мм(Ш) | |
| С ручкой (max) 222мм(В) х 516мм(Д) х 416мм(Ш) | ||
Agilent Technologies — американская компания-производитель измерительного оборудования, электронно-медицинского оборудования и оборудования для химического анализа.
