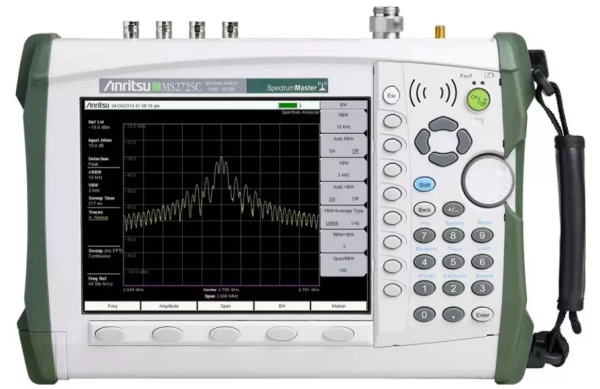

Анализатор спектра Anritsu MS2725C

Spectrum Master MS2725C - портативный анализатор спектра от 9 кГц до 32,0 ГГц. Прибор поставляется с русифицированным пользовательским интерфейсом (опция MS2725C-RUS).

• Широкополосный предусилитель, работающий во всем частотном диапазоне, для увеличения чувствительности примерно на 20 дБ;
• Три режима сканирования – с увеличенной скоростью сканирования – до 100 раз быстрее;
• Полосы разрешения: от 1 Гц до 10 МГц;
• Новые варианты выбора запуска (триггера), включая "Гистерезис", "Выкл. удержание" и "Задержка";
• Больше возможностей "нулевой" полосы обзора, включая 10 МГц RBW и VBW;
• Улучшенный графический интерфейс пользователя, включая огромный экран выбора маркеров;
• Выбор настроек экрана для удобочитаемости - "Стандартный", "Черно-белый", "Ночного видения" и "Высокой контрастности";
• "Составление карты помех" на экране прибора как составляющая опции "Анализ интерференции";
• Измерения сигналов LTE с полосой до 20 МГц;
• 30 МГц выход ПЧ "нулевой" полосы обзора для внешней демодуляции практически любого широкополосного сигнала.

Возможности:

• Высокоточный измеритель мощности;
• Анализатор интерференции;
• Сканер каналов;
• 140 МГц выход ПЧ «нулевой» полосы обзора, полоса 30 МГц;
• GPS-приемник: увеличение точности установки частоты, сбор географической информации;
• Безопасная работа с данными;
• Анализаторы сигналов 3GPP: LTE, GSM/EDGE, W-CDMA/HSPA+, TD-SCDMA/HSDPA;
• Анализаторы сигналов 3GPP2: CDMA2000 1X, CDMA2000 1xEV-DO;
• Анализаторы сигналов IEEE 802.16: фиксированный WiMAX и мобильный WiMAX.

Особенности:

• Измерения: занимаемая полоса частот (OBW), мощность в канале, коэффициент мощности в соседнем канале (ACPR), отношение мощности несущей к уровню помехи (C/I), маски излучения;
• Анализатор интерференции: спектрограмма, уровень сигнала, индикатор уровня принимаемого сигнала (RSSI), составление карты помех;
• Динамический диапазон: > 104 дБ при RBW = 1 Гц
• Отображаемый средний уровень шума (DANL): –160 дБм на 1 ГГц при RBW = 1 Гц, предусилитель вкл.;
• Фазовый шум: –100 дБн/Гц при отстройке 10 кГц на частоте 1 ГГц;
• Точность установки частоты: ± 25 ppb при вкл. GPS;
• Полоса пропускания (RBW): от 1 Гц до 10 МГц;
• Кривые измерения: обычная, удержание максимумов, удержание минимумов, усреднение по количеству кривых измерений;
• Детекторы обнаружения: положительного пика, отрицательного пика, выборочный, квази-пиковый и истинное средне- квадратичное значение;
• Маркеры: шесть, каждый с дельта-маркером, или один опорный с шестью дельтами;
• Ограничительные линии: до 40 сегментов с созданием огибающей нажатием одной кнопки;
• Сохранение кривой измерения при наступлении события: при пересечении ограничительной линии или при завершении сканирования.

Области применения:

• Анализ спектра передатчика – занимаемая полоса частот, мощность в канале, коэффициент мощности в соседнем канале и модуляция;
• Анализ принимаемого сигнала – определение и идентификация внутриполосной помехи и внеполосных паразитных сигналов и спектральные маски;
• Составление карты уровня сигнала – для определения более подходящего местоположения антенн, базовых станций и репитеров;
• Полевой анализ сигналов 3G – высокая скорость сканирования, легко заменяемая аккумуляторная батарея, «умные» измерения и различимый при дневном свете экран делают анализатор MS2725C идеальным прибором для работы в любой среде, в том числе самой жесткой;
• Демодуляция аналогового АМ/ЧМ-сигналов;
• Уменьшение помех во многих разнообразных ситуациях, включая беспроводную передачу данных о состоянии пациентов в больницах.
