ГОСРЕЕСТР
Артикул:
m-125415
Характеристики
Внесен в ГосРеестр
—
Да
Тип
—
Портативный
Тип прибора
—

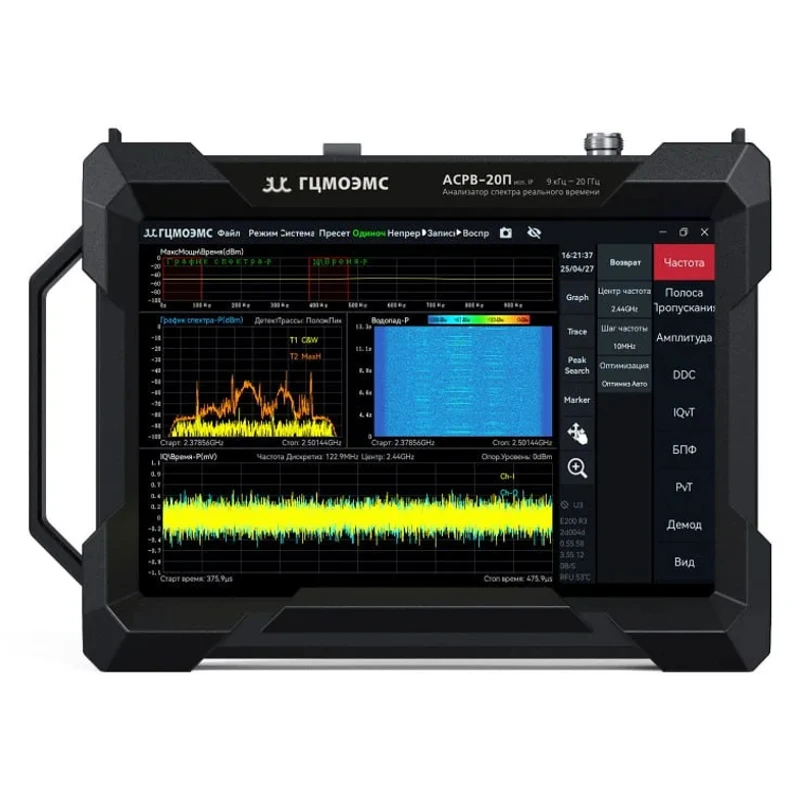

Анализатор спектра
Номер записи в ГосРеестре СИ
—
96954-25
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
Документы
ГОСРЕЕСТР №96954-25
385,6 кб
Отзывы
Оставить отзыв
Загрузка отзывов...
- Анализатор спектра
- Адаптер питания
- Кабель питания
- Руководство по эксплуатации
- Паспорт
- Опция 01 - Встроенный термостатированный кварцевый генератор (OCXO) опорных импульсов (аппаратная опция)
- Опция УФШ - Пониженный фазовый шум
- Опция 71 - Базовый анализ цифровой модуляции (CW ASK 2FSK 4FSK BPSK QPSK 8PSK 16QAM 64QAM...)
- Опция 72 - Измерение импульсных последовательностей
- Опция 3К - Защитный пластиковый кейс
- Опция 08 - Встроенный Jetson Orin NX 8G, 117 TOPS для улучшения производительности + ИИ-анализ
- Опция РК - Рюкзак для транспортировки прибора
- Опция HDA-100 - Антенна с встроенным предусилителем, 0.5-10 ГГц, Ку ~25 дБ с включенным предусилителем
- Опция fxt40800rxh 1 - Всенаправленная антенна 400-8000 МГц, Ку 2,1 дБ
| Частота | |||||||
| Диапазон частот | АСРВ-9П исп. IP | АСРВ-20П исп. IP | АСРВ-40П исп. IP | ||||
| 9 кГц … 9,5 ГГц | 9 кГц … 20 ГГц | 9 кГц … 40 ГГц | |||||
| Начальная погрешность установки частоты | <1 x 10-6, поддержка ручной корректировки программы | ||||||
| Опорный генератор |
Внутренний или внешний, программно-управляемое переключение Внутренний термокомпенсированный кварцевый генератор 10 МГц TCXO: старение <1 x 10-6 /год, температурный дрейф <1 x 10-6 ; OCXO (опция): старение <1 x 10-6 /год, температурный дрейф <0.15 x 10-6 |
||||||
| Чистота спектра | |||||||
| Однополосный фазовый шум | АСРВ-9П исп. IP | АСРВ-20П исп. IP | АСРВ-40П исп. IP | ||||
| Несущая частота | 1 ГГц | 9,5 ГГц | 1 ГГц | 20 ГГц | 1 ГГц | 40 ГГц | |
| 1 кГц | -95,2 | -91,5 | -91,2 | -80,6 | -99 | -78,4 | |
| 10 кГц | -101,6 | -98,5 | -99,7 | -90,6 | -107,5 | -85,7 | |
| 100 кГц | -100,6 | -99,7 | -101,1 | -96,2 | -107,7 | -85,1 | |
| 1 МГц | -120,9 | -116,2 | -121,6 | -111,5 | -122,7 | -100,8 | |
|
Подавление ложных сигналов включено, дБмВт Полоса разрешения (RBW) = 1 кГц, детектор пол. Пик. |
Опорный уровень | 0 дБмВт | -50 дБмВт | 0 дБмВт | -50 дБмВт | 0 дБмВт | -50 дБмВт |
| Диапазон частот | |||||||
| 9 кГц … 1 ГГц | < -83 | < -120 | < -90 | < -120 | < -72 | < -103 | |
| 1 ГГц … 3 ГГц | < -83 | < -120 | < -80 | < -120 | < -72 | < -103 | |
| 3 ГГц … 9,5/10 ГГц | < -90 | < -130 | < -90 | < -120 | < -72 | < -103 | |
| 10 ГГц … 20 ГГц | - | - | < -90 | < -120 | < -91 | < -115 | |
| 20 ГГц … 40 ГГц | - | - | - | - | < -85 | < -105 | |
| Подавление радиопомех от зеркального канала | 90 МГц … 3 ГГц | > 90 дБн | > 90 дБн (подавл. стандарт) | ||||
| 3 ГГц … 9,5 ГГц |
> 90 дБн (подавление расширенное) > 60 дБн (подавление выкл.) |
> 90 дБн | > 90 дБн (подавл. стандарт) | ||||
| 9,5 ГГц … 20/33 ГГц | - |
> 90 дБн (подавление помех включено) > 60 дБн (подавление помех отключено) |
> 90 дБн (подавл. стандарт) | ||||
| 33 ГГц … 40 ГГц | - | - | > 58 дБн (подавл. стандарт) | ||||
| Подавление помех ПЧ (опорный уровень 0 дБмВт) |
> 90 дБн (подавление помех включено) > 80 дБн (подавление помех отключено) |
> 90 дБн 8.2 ... 21.75 ГГц > 68 дБн |
|||||
| Помехи, связанные с гетеродином | < -65 дБн (смещение центральной частоты ± (N/M) x 100(125) МГц, N/M = 1, 2, 3, 4, 5...) | ||||||
| Линейность | |||||||
| IP3/IP2 (дБм) | АСРВ-9П исп. IP | АСРВ-20П исп. IP | АСРВ-40П исп. IP | ||||
| Несущая частота | 1 ГГц | 9,5 ГГц | 1 ГГц | 20 ГГц | 1 ГГц | 40 ГГц | |
| Опорный уровень 20 дБмВт | 46,1 / 83,2 | 40,5 / 92,8 | 45,5 / 82,6 | 35,3 / 93,6 | 40,3 / 75,5 | 31,7 / 88,6 | |
| Опорный уровень 0 дБмВт | 26,7 / 85,0 | 19,2 / 90,3 | 25,5 / 81,1 | 21,0 / 89,0 | 27,5 / 45,3 | 10,3 / 86,1 | |
| Опорный уровень -20 дБмВт | 10,5 / 82,2 | 2,0 / 49,3 | 7,9 / 81,5 | -4,5 / 55,3 | 8,7 / 25,2 | 4,8 / 66,6 | |
| Обработка сигналов | |||||||
| Полоса анализа | Максимум 100 МГц, коэффициент децимации 1. Объём встроенной памяти 128 Мбайт | ||||||
| Непрерывная передача/запись IQ | Максимум 25 МГц | ||||||
| Синфазно-квадратурные данные (IQ) |
125 Мвыб/с Коэффициент децимации: 1, 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096 на основе FPGA |
||||||
| Отклик к сигналу внешнего запуска | Максимальная частота отклика 500 раз/с | ||||||
| Амплитуда | |||||||
| Максимальная безопасная входная мощность (CW) | +23 дБмВт | 90 МГц (120 с опц. УФШ) - 9.5/20/40 ГГц предусилитель выключен (оп. уровень (R.L.) ≥ 0 дБмВт) | |||||
| +10 дБмВт | 9 кГц - 90 (120 с УФШ) МГц или предусилитель включён (оп. уровень (R.L.) < 0 дБмВт) | ||||||
| Максимальное напряжение | ± 10 В постоянного тока | ||||||
| Диапазон отображения | Средний уровень собственных шумов (DANL): +23 дБмВт | ||||||
| Погрешность амплитуды | ± 2 дБ до 9.5 ГГц, ± 3 дБ 9.5 ... 40 ГГц (АСРВ 20П с УФШ: ± 1 дБ) | ||||||
| Пульсация спектра в полосе пропускания ПЧ | ± 2 дБ | ||||||
| Опорный уровень (R.L.) |
–50 дБмВт ... +23 дБмВт для АСРВ 9/20П исп IP, –50 дБмВт ... +20 дБмВт для АСРВ 40П исп IP |
||||||
| РЧ-предусилители | Настройка автоматического включения или принудительного выключения | ||||||
| КСВ |
90 (120 c опцией УФШ) МГц ... 9.5/20 ГГц <2.0:1 - для АСРВ 9/20П исп. IP 90 МГц ... 16 ГГц <2.0:1 , 16 ... 40 ГГц <3.0:1 - для АСРВ 40П исп. IP |
||||||
|
Средний уровень собственных шумов (DANL) дБмВт/Гц, RBW=10 кГц |
АСРВ-9П исп. IP | АСРВ-20П исп. IP | АСРВ-40П исп. IP | ||||
| Опорный уровень | -20 дБмВт | -50 дБмВт | -20 дБмВт | -50 дБмВт | -20 дБмВт | -50 дБмВт | |
| 9 кГц ... 1 МГц | -143.0 | -152.4 | -143.6 | -152.6 | -136.0 | -145.8 | |
| 1 МГц ... 90 МГц | -152.0 | -159.2 | -151.8 | -160.0 | -153.7 | -158.0 | |
| 90 МГц ... 3 ГГц | -146.0 | -167.5 | -149.7 | -166.3 | -154.1 | -159.9 | |
| 3 ГГц ... 9,5 ГГц | -153.6 | -167.0 | -151.4 | -157.5 | -154.1 | -159.9 | |
| 9,5 ГГц ... 19 ГГц | - | - | -156.1 | -160.6 | -156.8 | -161.5 | |
| 19 ГГц ... 20/40 ГГц | - | - | -156.1 | -160.6 | -145.2 | -149.3 | |
| Стандартный анализ спектра | |||||||
| Детектор линии развертки | Положительный пиковый, отрицательный пиковый, среднеквадратичный, макс. мощность, выборки, усреднение | ||||||
| Полоса разрешения (RBW) | 1 Гц ... 10 МГц | ||||||
| Полоса видеосигнала (VBW) | 1 Гц ... 10 МГц | ||||||
| Операции над графиками | Очистка и запись, удержание максимального / минимального значений, усреднённые значения, стоп-кадр | ||||||
| Представление данных | СПО АСРВ предоставляет обычный спектр, водопад и статистические данные | ||||||
| Измерения | Мощности в канале, мощности смежного канала, занимаемой полосы частот, интермодуляции, фазового шума | ||||||
| Скорость развёртки | АСРВ-9П исп. IP | АСРВ-20П исп. IP | АСРВ-40П исп. IP | ||||
| RBW ≥ 1 МГц, ПЛИС, подавл. шумов: выключено | около 1 ТГц/с | около 1.1 ТГц/с | около 1.1 ТГц/с | ||||
| RBW = 250 кГц, ПЛИС, подавл. шумов: cтандарт | около 577.5 ГГц/с | около 558.8 ГГц/с | около 597.2 ГГц/с | ||||
| RBW = 50 кГц, ПЛИС, подавл. шумов: выключено | около 212.6 ГГц/с | около 213.4 ГГц/с | около 222.5 ГГц/с | ||||
| RBW = 1 кГц, ЦПУ, подавл. шумов: выключено | около 2.6 ГГц/с | около 2.9 ГГц/с | около 2.9 ГГц/с | ||||
| Анализ спектра в реальном времени | |||||||
| БПФ-анализ (FFT) |
Реализован механизм БПФ в формате с плавающей запятой на основе ПЛИС Поддерживается сжатие частоты воспроизведения кадров и детектирование линии развёртки Между кадрами БПФ не допускается разрывов или перекрытий |
||||||
|
Частота обновления БПФ = 109 нс/(N x D x 8 нс), POI (вероятность захвата сигналов) = 2 x N x D x 8 нс N - количество точек БПФ (2048, 1024, 512, 256, 128, 64, 32), а D - коэффициент децимации (1, 2, 4, 8...) |
|||||||
| Типовые настройки | Частота обновления данных БПФ | POI (вероятность захвата сигналов) | |||||
| N = 2048, D = 1 | 61 035 раз/с | 16,384 мкс | |||||
| N = 32, D = 1 | 3 906 250 раз/с | 0,256 мкс | |||||
| Полоса анализа в реальном времени | 100 МГц | ||||||
| Оконная функция | Окно Блэкмана-Натталла, окно с плоской вершиной, окно с низким боковым лепестком | ||||||
| Полоса разрешения (RBW) |
14,73 МГц - 3,59 кГц (окно с плоской вершиной), 7,81 МГц - 1,90 кГц (окно Блэкмана-Натталла), 13 градаций для каждого типа окна |
||||||
| Разрешение по амплитуде | 0,75 дБ | ||||||
| Анализ данных / Нулевая полоса обзора | |||||||
| Максимальное разрешение по времени | 8 нс | ||||||
| Максимальная полоса анализа | 100 МГц | ||||||
| Режимы детектирования | Положительный пиковый, отрицательный пиковый, выборки, средних значений, усреднение, среднеквадратичный | ||||||
| Внешние воздействующие факторы | |||||||
| Пылевлагозащищенность | ГОСТ 14254-2015 (IEC 60529) IP68, MIL-STD-810H-512.6 | ||||||
| Устойчивость к падениям | MIL-STD-810H-516.8 | ||||||
| Вибростойкость | MIL-STD-810H-514.8 | ||||||
| Модуль ускорения ИИ (Опция 08) | |||||||
| Производительность ИИ | 117 TOPS | ||||||
| Графический процессор | Архитектура NVIDIA Ampere c 32 тензорными ядрами и 1024 CUDA ядрами | ||||||
| Максимальная частота графического процессора | 1173 МГц | ||||||
| Совместимость ПО | Совместима с JetPack SDK, ускорение разработки и упрощение развертывания | ||||||
| Общие характеристики | |||||||
| Входы и выходы | Внешний источник питания | Type-C, USB PD 65 Вт | |||||
| Интерфейс USB | Type-C USB3.0 - 1 шт., Type-C USB2.0 - 1 шт., Type-А USB2.0 - 1 шт. | ||||||
| Аудио/видео | Micro HDMI для внешнего дисплея, 3.5 мм аудио | ||||||
| Вход РЧ-сигнала |
N (F), 50 Ом для АСРВ 9/20П исп. IP 2.4 мм (M) для АСРВ-40П исп. IP |
||||||
| Вход внешних опорных тактовых сигналов | MMCX (F), амплитуда ≥ 1,5 В пик-пик, входной импеданс около 300 Ом | ||||||
| Выход опорного тактового сигнала | Встроен в MUXIO, 3.3 В КМОП, высокоомный | ||||||
| Вход внешнего запуска | Встроен в MUXIO, 3.3 В КМОП, высокоомный | ||||||
| Выход внешнего запуска | Встроен в MUXIO, 3.3 В КМОП, высокоомный | ||||||
| Выход аналоговой ПЧ | MMCX(F), -25 дБмВт макс. уровень, 50 Ом, 307.2 МГц± 50 МГц | ||||||
| Вход GNSS антенны | MMCX (F) | ||||||
| Дисплей | IPS LCD 1280x800, 10.1 дюйма, мультитач | ||||||
| Внутренняя память | 4 ГБ RAM, 32 ГБ EMMC | ||||||
| Потребляемая мощность | Типовая 25 Вт | ||||||
| Температура эксплуатации | -20 … 65 °С | ||||||
| Температура хранения | -40 … 85 °С | ||||||
| Влажность |
0 ... 40 °С: 5 ... 75 % > 40 °С: 5 ... 45 % |
||||||
| Габариты | 285 x 208 x 58 мм | ||||||
| Масса | 2,5 кг | ||||||
|
* - Такие типовые значения показателей применимы для следующих условий: пуск и прогрев в течение 10 минут; температура окружающей среды 25°; стандартный режим развёртки - подавление ложных сигналов выключено. |
|||||||
