ГОСРЕЕСТР
Артикул:
m-118264
Характеристики
Внесен в ГосРеестр
—
Да
Номер записи в ГосРеестре СИ
—
9642-20
Мин. частота (кГц)
—
9
Макс. частота (ГГц)
—
4.5
Частотный диапазон
—
9 кГц ... 4.5 ГГц
Все характеристики
4 459 596 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

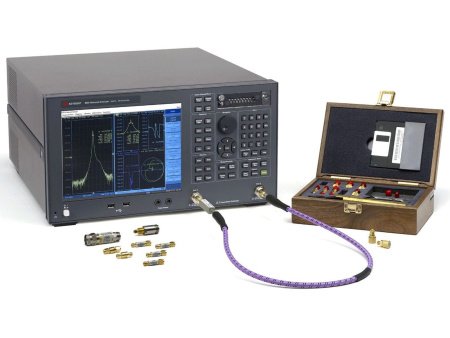

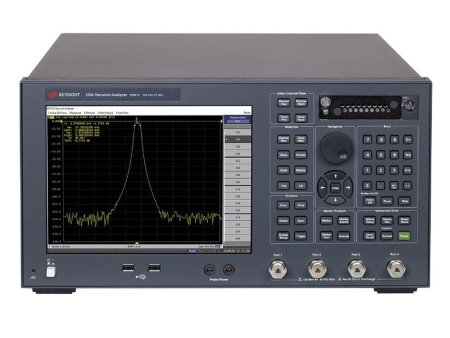

Анализатор цепей серии 4-х портовый, 9 кГц - 4.5 ГГц без инжектора тока
Анализатор открывает новые горизонты скорости, точности и универсальности. Обладающий широким спектром измерительных возможностей, анализатор E5071C серии ENA предлагает скорость и гибкость решения задач тестирования при проектировании и на производстве в таких областях, как беспроводная связь, автомобилестроение, производство полупроводниковых приборов и медицинского оборудование.
Особенности:
- Широкий диапазон частот от 9 кГц до 4,5 ГГц
- Гибкая многопортовая конфигурация – до 22 портов с E5092A
- Универсальное применение с 4 портами
- Широкий динамический диапазон 130 дБ, высокая скорость измерений – 8 мс, превосходная температурная стабильность 0,005 дБ/°C
- Встроенная среда программирования VBA обеспечивает высокую пропускную способность с возможностью создания специализированных интерфейсов пользователя
- Полное измерение характеристик высокоскоростных последовательных интерфейсов с возможностью расширенного анализа во временной области
- Опции для обновления и модернизации в любое время
Документы
Анализаторы цепей
184,8 кб
2020-79642-20
1,4 мб
|
Внесен в ГосРеестр
|
Да |
|
Номер записи в ГосРеестре СИ
|
9642-20 |
|
Мин. частота (кГц)
|
9 |
|
Макс. частота (ГГц)
|
4.5 |
|
Частотный диапазон
|
9 кГц ... 4.5 ГГц |
|
Динамический диапазон
|
123 дБ |
|
Опорный генератор
|
±7×10-6 |
|
Диагональ дисплея, дюйм
|
10,4" |
|
Максимальная выходная мощность
|
-55 ... 10 дБм |
|
Интерфейс
|
USB, LAN, GPIB, VGA, Handler |
|
Питание
|
90-264 В |
|
Разрешение экрана
|
1024 x 768 |
|
Тип дисплея
|
LCD |
|
Гарантия, (мес)
|
12 |
| Диапазон частот | от 9 кГц до 4,5 ГГц (опции без тройников смещения) | |
| Макс. выходная мощность порта | от −55 дБ до +10 дБм (диапазон свипирования по мощности 65 дБ) | |
| Измерительный блок | Измерение S-параметров | |
| Число измерит. портов | 2 | 4 |
| Измеряемые параметры | S11 − S22 | S11 − S44 |
| c балансным преобразованием | S-параметры смешанного режима, разбаланс амплитуды/фазы, абс. значения, напряжения постоянного тока (вспомогательные порты - AUX) | |
| Полоса ПЧ | от 10 Гц до 500 кГц (шаг 1; 1,5; 2; 3; 4; 5; 7) | |
| Число точек |
от 2 до 20001 (только в режиме 1 канал/4 графика) от 2 до 1601 (в других режимах) |
|
| Динамический диапазон системы (полоса ПЧ = 10 Гц) | 97 дБ | |
| Уровень зашумленности графика |
0,004 дБ СКЗ в полосе 3 кГц (от 9 кГц до 30 кГц) графика 0,003 дБ СКЗ в полосе 3 кГц (от 30 кГц до 10 МГц) 0,004 дБ СКЗ в полосе 70 кГц (от 10 МГц до 4,38 ГГц) 0,006 дБ СКЗ в полосе 70 кГц (от 4,38 ГГц до 8,5 ГГц) 0,009 дБ СКЗ в полосе 70 кГц (от 8,5 до 13,137 ГГц) 0,013 дБ СКЗ в полосе 70 кГц (от 13,137 до 17 ГГц) 0,023 дБ СКЗ в полосе 70 кГц (от 17 до 20 ГГц) |
|
| Время цикла измерения | 39 мс (полная 2-портовая калибровка, 1601 точка, старт 1 ГГц, стоп 1,2 ГГц), тип. значение | |
| Нестабильность амплитуды | ±0,005 дБ/°С | |
| Макс. допустимый сигнал | +26 дБм или ±35 В постоянного тока | |
Keysight Technologies – мировой технологический лидер на рынке контрольно-измерительных решений для электронной, оборонной, аэрокосмической и телекоммуникационной промышленности.
