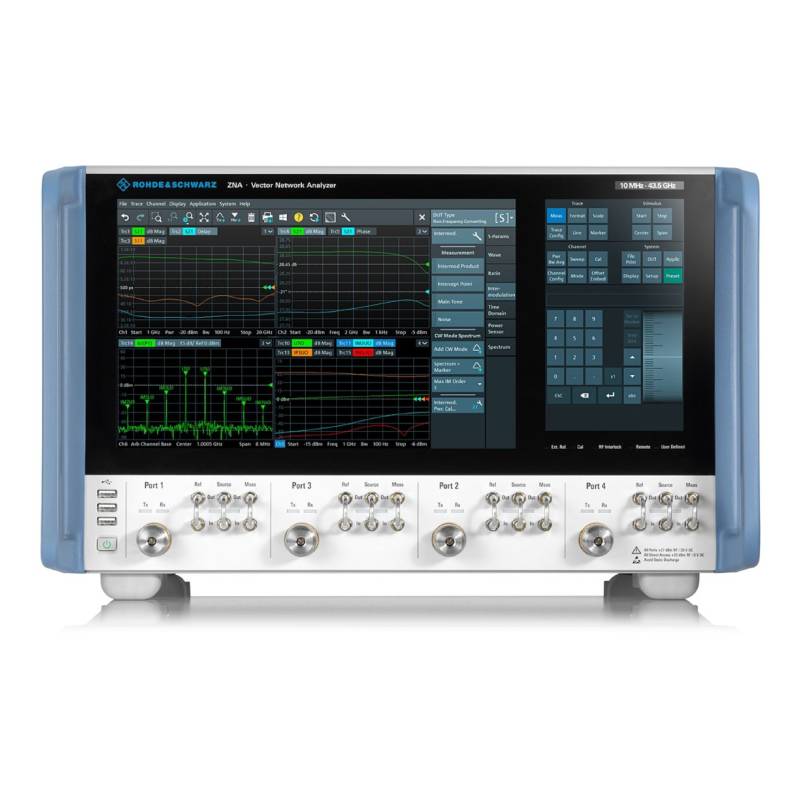

Векторный анализатор цепей Rohde & Schwarz ZNA43 — это высокоточный прибор, предназначенный для комплексного анализа параметров ВЧ и СВЧ-устройств, и представляет собой эталон современного инженерного инструментария в области радиочастотных измерений. Внесённый в Государственный реестр средств измерений под номером 75840-19, ZNA43 сочетает в себе широкие функциональные возможности, непревзойдённую точность и эргономичный интерфейс, что делает его незаменимым в исследовательских лабораториях, на производстве и при тестировании радиотехнической аппаратуры.

Одной из главных особенностей ZNA43 является его внушительный частотный диапазон — от 10 МГц до 43,5 ГГц, благодаря которому прибор способен охватывать практически все актуальные радиочастотные диапазоны, включая миллиметровый спектр. Частотное разрешение в 1 Гц обеспечивает детальную настройку и точность при анализе даже самых узкополосных сигналов. Дополнительную гибкость обеспечивают полосы фильтров промежуточной частоты, варьирующиеся от 1 Гц до 1,5 МГц, с возможностью расширения до 30 МГц, что особенно ценно при анализе сложных сигналов с высокой плотностью спектра.

В зависимости от модификации, анализатор может быть оснащён двумя или четырьмя измерительными портами с импедансом 50 Ом, что позволяет проводить как одномерные, так и многопортовые измерения параметров рассеяния (S-параметров). Высокий динамический диапазон — до 129 дБ (типичное значение — 139 дБ) — открывает возможность анализа как очень слабых, так и мощных сигналов без искажения. Диапазон выходной мощности охватывает значения от -80 дБм до +15 дБм, обеспечивая гибкость в тестировании различных устройств — от малочувствительных приёмников до усилителей высокой мощности.

Точность установки частоты источника сигнала на уровне ±1 × 10⁻⁶ гарантирует стабильность измерений даже при длительной работе и в условиях переменной внешней среды. Прибор оснащён современными интерфейсами — LAN, USB (в версиях 2.0 и 3.0), DVI-D, а также USER CONTROL, что упрощает интеграцию в автоматизированные стенды и системы управления. Удобству пользователя способствует большой цветной сенсорный дисплей с диагональю 30,7 см, обеспечивающий интуитивно понятный интерфейс и чёткое отображение результатов измерений.

ZNA43 — это инструмент профессионального уровня, где каждая характеристика направлена на максимальное соответствие требованиям современного радиочастотного анализа, от научных исследований до серийного тестирования компонентов связи.
