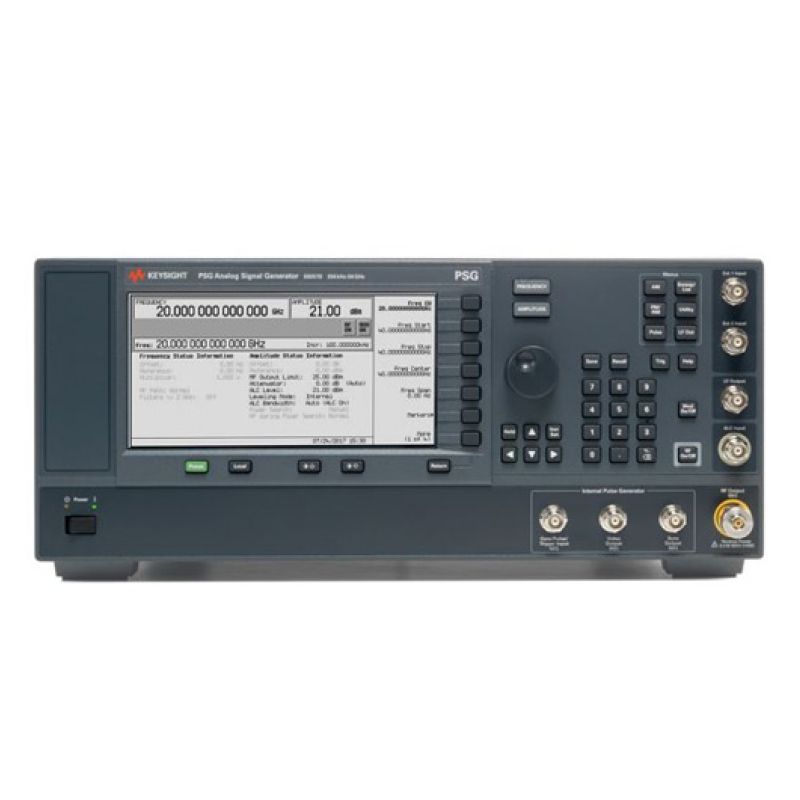

Аналоговый генератор СВЧ-сигналов Keysight E8257D-540 PSG, внесенный в Государственный реестр средств измерений под номером 74333-19, представляет собой высокоточный одноканальный прибор, задающий отраслевые стандарты в области генерации радиосигналов. Его ключевой особенностью является невероятно широкий частотный диапазон, простирающийся от 250 кГц до 40 ГГц, что делает его незаменимым инструментом для разработки и тестирования компонентов и систем наземной микроволновой связи. Уникальная точность установки частоты с разрешением 0,01 Гц обеспечивается высокостабильным опорным генератором, базовая погрешность которого составляет ±1×10-7, а с опцией может быть улучшена до 3E-8.
Генератор обладает превосходными динамическими характеристиками. Уровень фазового шума, являющийся критическим параметром для многих применений, достигает впечатляющего значения -143 дБн/Гц на частоте 1 Гц при отстройке 20 кГц, что является лидирующим показателем в своем классе. Высокая скорость переключения частоты подтверждается временами нарастания и спада сигнала всего 8 нс. Выходная мощность прибора варьируется от -20 дБм до +11 дБм, а с соответствующей опцией может быть значительно увеличена.
Гибкость прибора расширяется за счет широкого набора опций, включающих все основные виды модуляции: амплитудную, частотную, фазовую и импульсную. Он поддерживает внутренние модулирующие сигналы различной формы, аналоговое и цифровое свипирование, а также модуляцию сверхкороткими импульсами длительностью до 20 нс. Благодаря кодовой совместимости с другими генераторами и возможности автоматической работы с анализатором цепей, PSG легко интегрируется в существующие измерительные комплексы. Прибор оснащен всем спектром современных интерфейсов для управления: GPIB, RS-232, LAN, а также внешними дифференциальными входами I/Q, поддерживая драйверы SCPI и IVI-COM для легкой автоматизации.
|
Внесен в ГосРеестр
|
Да |
|
Тип
|
Настольный |
|
Тип прибора
|
СВЧ |
|
Номер записи в ГосРеестре СИ
|
74333-19 |
|
Количество каналов
|
1 |
|
Мин. частота, кГц
|
250 |
|
Макс. частота, ГГц
|
40 |
|
Фазовый шум
|
-128 дБн/Гц (отс. 20 кГц, нес. 1 ГГц) |
|
Опорный генератор
|
±3×10⁻⁸ |
|
Выходной импеданс
|
50 Ом |
|
Интерфейсы
|
LAN, RS-232, GPIB |
|
Выходной уровень
|
-20 ... 11 дБм |
|
Питание
|
220-240 В |
|
Гарантия, (мес)
|
12 |
Дополнительно могут быть встроены опции повышения технических характеристик:
- E8257D-UNT AM, FM, ФМ и НЧ-выход
- E8257D-UNU Импульсная модуляция
- E8257D-UNW Модуляция короткими импульсами
- E8257D-1SM Сканирующая модуляция (требуются опции 520 и UNT)
- E8257D-1E1 Ступенчатый аттенюатор
- E8257D-1EU Высокая выходная мощность (входит в опцию 521)
- E8257D-UNX Ультранизкие характеристики фазового шума
- E8257D-UNY Улучшенные ультранизкие характеристики фазового шума
- E8257D-1EH Улучшенные характеристики по гармоническим составляющим на частотах ниже 2 ГГц (фильтры нижних частот включены в состав опции 521)
- E8257D-HY2 Улучшенные ультранизкие характеристики фазового шума, уровень 2
- E8257D-007 Аналоговое (плавное) свипирование
- E8257D-008 Съёмный накопитель на базе флэш-памяти 8 Гбайт
- E8257D-HCC Соединения для обеспечения когерентности по фазе на частотах > 250 МГц
- E8257D-H1S Вход и выход внешнего опорного сигнала частотой 1 ГГц
- E8257D-HNS Модифицированная модуляция короткими импульсами (на частотах ниже 31,8 ГГц обеспечивает характеристики опции UNW, выше 31,8 ГГц - опции UNU)Для опций 540, 550 и 567. Не требует экспортной лицензии.
- E8257D-HNY Улучшенные ультранизкие характеристики фазового шума (приблизительно соответствуют середине между уровнями характеристик опций UNX и UNY). Для опций 520, 532 и 540. Не требует экспортной лицензии.
- E8257D-H1K Расширение диапазона частот вниз до 100 кГц
- E8257D-1ED Соединитель ВЧ-выхода типа N (розетка) (только опция 520 или 521)
- E8257D-1EM Перемещение всех соединителей с передней панели на заднюю панель
- E8257D-C09 Перемещение всех соединителей с передней панели на заднюю панель, кроме соединителя RF output
- 1CN103A Комплект передних ручек
- 1CM114A Комплект фланцев для монтажа в стойку
- 1CP106A Комплект фланцев и передних ручек для монтажа в стойку
- 1CR100A Комплект направляющих для монтажа в стойку
- E8257D-UK6 Сертификат коммерческой калибровки с данными испытаний
- E8257D-CD1 CD-ROM c комплектом документации на английском языке E8257D-ABA Печатная копия комплекта документации на английском языке
| Количество каналов | 1 |
| Частотный диапазон ОТ | 250 кГц |
| Частотный диапазон ДО | 40 ГГц |
| Опорный генератор (погрешность установки частоты) | ±1×10-7, опция - 3E-8 |
| Выходной уровень (минимум) | -20 дБм |
| Выходной уровень (максимум) | 11 дБм |
| Выходной импеданс (Ом) | 50 |
| Виды модуляции | опция - АМ, опция - ЧМ, опция - ФМ, опция - ИМ |
| ГКЧ | опция |
| Экран (см, разрешение) | да |
| Особенности | Внутренние модулирующие сигналы вида синус, меандр, треугольник, пила и шум. Широкий набор опций - ступенчатый аттенюатор, высокая выходная мощность, аналоговое и цифровое свипирование, модуляция короткими импульсами (20 нс). Кодовая совместимость с другими генераторами СВЧ сигналов. Автоматическая работа с анализатором цепей 8757D. Высокие рабочие характеристики наземных микроволновых систем связи и их компонентов лидирующий в отрасли уровень фазового шума, большая выходная мощность и превосходная точность установки. |
