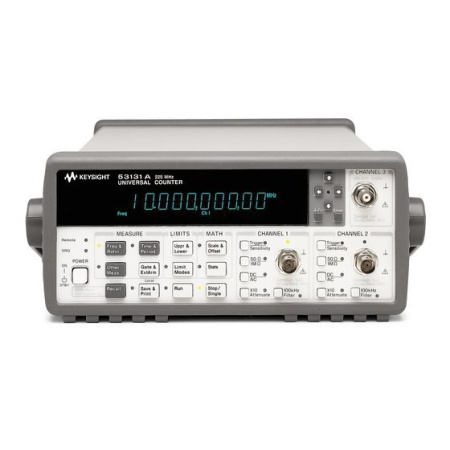

Частотомер Agilent 53131A

Электронно-счетные частотомеры компании Agilent Technologies 53131А/132А/181А с высокими техническими характеристиками и производительностью обеспечивают быстрые и точные измерения частоты при приемлемой цене. Эти частотомеры имеют интуитивно понятный интерфейс пользователя и одноклавишный доступ к наиболее часто используемым функциям, поэтому точные измерения выполняются быстро и просто.

Для анализа данных одновременно с выполнением новых замеров используется техника цифровой обработки сигналов в реальном времени; это повышает производительность процесса измерений. Технология, разработанная компанией Agilent для самых последних моделей анализаторов сигналов в модуляционной области, позволяет частотомерам собирать больше данных для каждого измерения, чем получают другие частотомеры за такой же интервал времени.

Частотомеры 53131А/132А/181А имеют встроенные функции статистической и математической обработки, что позволяет масштабировать результаты измерений и одновременно измерять и отслеживать среднее, минимальное, максимальное значения и среднеквадратическое отклонение. Автоматизированные допусковые испытания позволяют устанавливать верхний и нижний пределы для любого результата измерения. Аналоговая форма представления данных на экране позволяет визуально оценить, выходят результаты измерения за пределы допусков или нет.

При выходе результата измерения за пределы допуска частотомеры сигнализируют об этом установкой флажка и могут генерировать сигнал для запуска внешних устройств, когда допустимый предел превышен. Для быстрого доступа к часто используемым видам испытаний простым нажатием клавиши можно вызывать до 20 различных запомненных в приборе конфигураций установок органов управления передней панели (состояний). Для применения в системах, управляемых компьютером, каждый частотомер имеет стандартный интерфейс GPIB с возможностью программирования на языке SCPI npu скорости передачи данных до 200 полностью сформатированных результатов измерений в секунду. Стандартный интерфейс RS-232 используется только в режиме вывода данных и обеспечивает поддержку принтера или передачу данных в компьютер с помощью программы эмуляции терминала.

Особенности частотомера 53131A

Двухканальный частотомер 53131А обеспечивает измерение частоты / периода с разрешением 10 разрядов при времени измерения 1 секунда в диапазоне частот до 225 МГц.

Нормированное разрешение при измерении временного интервала составляет 500 пс. Дополнительный третий канал обеспечивает измерение частоты до 3, 5 или 12,4 ГГц. Стандартные виды измерений включают измерение частоты, периода, отношения частот, временного интервала, длительности импульса, длительности фронта / среза, фазы, коэффициента заполнения периода, суммы событий и пикового значения напряжения.
