ГОСРЕЕСТР
Артикул:
m-101971
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Генератор импульсов
Номер записи в ГосРеестре СИ
—
72919-18
Количество каналов
—
4
Мин. частота (кГц)
—
0.000125
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Генератор импульсов АКИП-3309/2 создает сигнал определенной формы, который используется при настройке электронных схем, широкополосного и импульсного радарного оборудования.

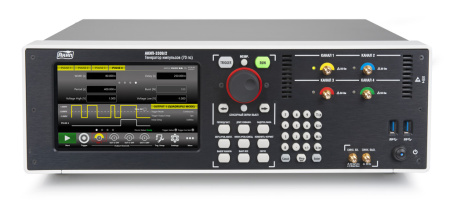

Конструктивно генератор выполнен в виде настольного моноблока, на передней панели которого расположены органы управления и сенсорный дисплей. Принцип действия генераторов основан на технологии прямого цифрового синтеза и запатентованной технологии Rider Edge™, что позволяет генерировать импульсы с длительностью фронта менее 95 пс.

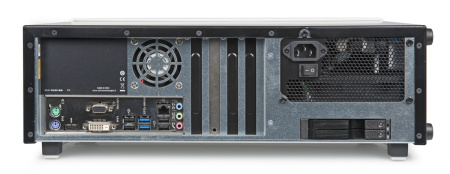

Для удобства работы к генератору возможно подключение отдельной клавиатуры и мыши. На задней панели имеется разъем подключения по интерфейсу LAN.
Особенности:
- Число каналов: 4, независимая регулировка параметров;
- Диапазон частот: 1 Гц;
- Длительность фронта/среза импульса: ≤ 70 пс;
- Длительность импульса: 300 пс … 1;
- Высокая точность установки временных параметров 5*10-6;
- Режим одиночных и парных импульсов, регулируемая задержка между основным и синхроимпульсом, формирование пакета импульсов;
- Выходной уровень до 5 Впик-пик на нагрузке 50 Ом;
- Регулировка смещения (± 2,5 В);
- Графический ЖК-дисплей, диагональ 17,78 см, емкостной сенсорный;
- Интерфейс: USB;
- Возможность монтажа в 19" стойку, высота 3U.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Генератор импульсов |
|
Номер записи в ГосРеестре СИ
|
72919-18 |
|
Количество каналов
|
4 |
|
Мин. частота (кГц)
|
0.000125 |
|
Макс. частота (ГГц)
|
0.125 |
|
Опорный генератор
|
±5×10-6 |
|
Выходной импеданс
|
50 Ом |
|
Интерфейс
|
USB, LAN, HDMI, DVI, VGA |
|
Выходной уровень
|
10 мВ … 5 В пик-пик |
|
Питание
|
100-240 В |
|
Гарантия, (мес)
|
12 |
- Генератор АКИП-3309/1
- Шнур питания
| Временные параметры | |
| Число каналов | 4 |
| Вид выходного сигнала | Синхроимпульс, одиночный или парный импульс, отрицательная логика, положительная логика, отрицательная полярность, положительная полярность |
| Диапазон частота | 1 Гц … 240 МГц |
| Временные параметры | Период: 4,166 нс…1 с |
|
Длительность импульса 300 пс … 1 с Задержка: 0 … 1 с |
|
| Разрешение | 10 пс |
| Погрешность установки длительности | ±( 0,01% + 20 пс) |
| Погрешность опорного источника частоты | ±(5*10-6 |
| Длительность фронта/среза | ≤ 70 пс |
| Выброс | Не более 10% |
| Амплитудные параметры | |
| Диазон вых. уровня | 200 мВпик-пик … 5 Впик-пик на нагрузке 50 Ом |
| Диапазон смещений | ±2,5 В на нагрузке 50 Ом |
| Разрешение | 10 мВ |
|
Погрешность установки амплитуды |
±( 1% + 10 мВ) |
| Внутреннее сопротивление выхода | 50 Ом, 1 кОм |
| Синхрозапуск | |
| Режимы | Внутренний, внешний, однократный, строб |
|
Диапазон уровней внешнего синхросигнала |
1,8 В … 3,3 В |
| Сопротивление входа внешней синхронизации | 50 Ом |
| Общие характеристики | |
| Дисплей | Графический, емкостной сенсорный, ЖК-дисплей, диагональ 17,78 см |
| Интерфейс | USB |
| Габаритные размеры, масса |
445 х 135 х 320 мм; 11 кг Возможность монтажа в 19” стойку, высота 3U |
Под этой торговой маркой у различных зарубежных производителей из Европы, Азии и Америки АО ПриСТ заказывает изготовление средств измерений.
