Артикул:
m-118548
Поверка—Нет
- Да
- Нет
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Спец. формы
Номер записи в ГосРеестре СИ
—
88640-23
Количество каналов
—
2
Мин. частота (кГц)
—
0.000000001
Все характеристики
63 364 руб./шт
Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

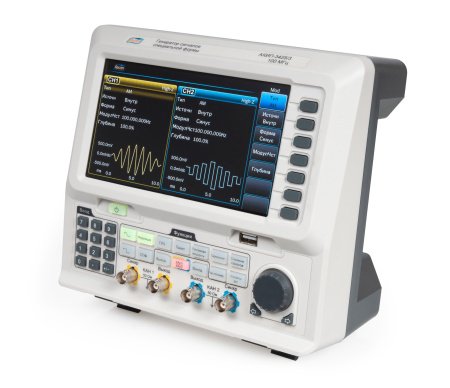

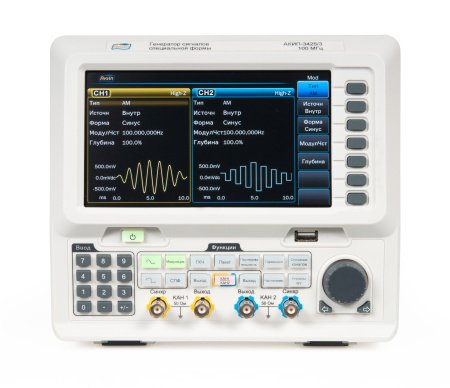

Профессиональный генератор сигналов АКИП-3425/1 предлагает два канала с широким частотным диапазоном от 1 мкГц до 35 МГц. Он оснащен опорным генератором с погрешностью установки частоты ±1×10-6, обеспечивая высокую точность. Выходной уровень можно настроить в диапазоне от 1 мВпик-пик до 10 Впик-пик, а выходной импеданс составляет 50 Ом.
Генератор сигналов АКИП-3425/1 обладает 16-битным ЦАПом и 16 МБ памяти, что позволяет формировать сигнал произвольной формы с дискретизацией до 125 МГц. Он поддерживает различные виды модуляции, включая АМ, ЧМ, ФМ, ШИМ, АМн, ЧМн, ФМн и СУМ.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Спец. формы |
|
Номер записи в ГосРеестре СИ
|
88640-23 |
|
Количество каналов
|
2 |
|
Мин. частота (кГц)
|
0.000000001 |
|
Макс. частота (ГГц)
|
0.035 |
|
Опорный генератор
|
±1×10-6 |
|
Выходной импеданс
|
50 Ом |
|
ГКЧ
|
Да |
|
Срок гарантии (лет)
|
1 |
|
Интерфейс
|
USB, LAN |
|
Выходной уровень
|
1 мВ … 10 В пик-пик |
|
Питание
|
100-240 В |
|
Гарантия, (мес)
|
12 |
- Генератор сигналов АКИП-3425/1
- Сетевой шнур
- Соединительный кабель
- Руководство по эксплуатации (на CD)
| Выходные параметры | |
| Число каналов | 2 |
| Синус | 1 мкГц … 35 МГц |
| Прямоугольник | 1 мкГц … 35 МГц |
| Импульс | 1 мкГц … 25 МГц |
| Пила | 1 мкГц … 3 МГц |
| PRBS | 1 кбит/с … 60 Мбит/с |
| СПФ | 1 мкГц … 20 МГц |
| Шум | Полоса частот 100 МГц по уровню -3 д |
| Разрешение | 1 мкГц (максимум) |
| Погрешность установки частоты | ±1х10¯⁶ |
| Выходной уровень | Частота ≤ 10 МГц: 1 мВпик-пик ... 10 Впик-пик (50 Ом) Частота > 10 МГц: 1 мВпик-пик … 5 Впик-пик (50 Ом) |
| Разрешение | от 1 мВпик-пик или 4 разряда |
| Погрешность установки уровня | ±(1% от уст. + 1 мВ) для сигнала синусоидальной формы, 1 кГц, ≥10 мВпп |
| Постоянное смещение | ±5 В (на 50 Ом), максимальное разрешение 1 мВ, погрешность ±(1% от уст. + 2 мВ + 0,5% от ампл.) |
| Выходное сопротивление | 1 МОм/ 50 Ом |
| Синусоида | |
| Уровень гармоник относительно уровня основной частоты | ≤-60 дБн в диапазоне до 20 МГц ≤-50 дБн в диапазоне до 50 МГц ≤-40 дБн в диапазоне свыше 50 МГц |
| Суммарные гармонические искажения | ≤ 0,075% (10 Гц - 20 кГц，20 Впик-пик) |
| Прямоугольник | |
| Время нарастания | ≤ 4,2 нс |
| Коэффициент заполнения | 0,0001 % … 99,9999 % |
| Выброс | ≤ 2 % (1 МГц, 1 Впик-пик) |
| Импульс | |
| Время нарастания | ≥8 нс (1 Впик-пик) |
| Коэффициент заполнения | 0,001 % … 99,999 % |
| Длительность импульса | 13 нс … (период – 13 нс) |
| Выброс | ≤ 2 % (1 МГц, 1 Впик-пик) |
| Двойной импульс | |
| Время нарастания | ≤ 5 нс (1 Впик-пик) |
| Длительность импульса | 8 нс … 20 с (независимая установка для первого и второго импульса) |
| Разрешение | 8 нс |
| Временной интервал | 8 нс … 20 с |
| Тип импульса | Положительный, отрицательный, положительный и отрицательный |
| Выброс | ≤ 5 % |
| Треугольник | |
| Асимметричность | 0,0 % … 100,0 % |
| Произвольная форма | |
| Частота дискретизации | 125 МГц максимум |
| Длина памяти | Шаг 1 точка: 2 … 8 кБ Шаг 8 точек: 8 кБ … 32 МБ |
| Разрешение ЦАП | 16 бит |
| Модуляция | |
| Виды модуляции | АМ, ЧМ, ФМ, ШИМ, СУМ, ЧМн (4FSK, NFSK), ФМн (4PSK, NPSK), АМн (ASK, OSK) |
| Частота модуляции | 1 мГц … 100 кГц (АМ, ЧМ, ФМ, ШИМ, СУМ) |
| Частота манипуляции | 1 мкГц … максимальная частота гармонического сигнала |
| Глубина АМ | 0 % … 120 % |
| Девиация фазы ФМ | 0°…360° |
| Девиация ШИМ | 0 % … 99,9 % |
| Амплитуда СУМ | 0 % … 100 % |
| Источник модуляции | Внутренний, внешний |
| Свипирование (ГКЧ) | |
| Режимы свипирования | Линейное или логарифмическое |
| Диапазон частот | 1 мкГц … максимальная частота гармонического сигнала |
| Время качания | 1 мс … 500 с |
| Время задержка / возврат / интервал | 0 … 500 с |
| Режим запуска | Внутренний, внешний, ручной однократный запуск |
| Пакетный режим | |
| Формы сигналов | Синус, прямоугольник, пила/ треугольник и др |
| Число импульсов в пакете | 1 … 1x10⁸ |
| Период повторения | 1 мкс … 600 с |
| Фаза старт/стоп | 0° … 360° |
| Режим запуска | Внутренний (авто)/ внешний (запуск ТТЛ по нарастающему фронту (по строб-импульсу))/ ручной однократный запуск |
| Частотная последовательность | |
| Формы сигналов | Синус, прямоугольник, пила/ треугольник и др |
| Диапазон частот | 1 мкГц … максимальная частота гармонического сигнала |
| Длина последовательности | 2 … 512 |
| Частота дискретизации | 10 МГц максимум |
| Источник | Внутренний, внешний, ручной однократный запуск |
| Последовательность сигналов | |
| Частота дискретизации | 125 МГц максимум |
| Длина памяти | Шаг 8 точек: 256 … 8 кБ |
| Число повторений | 1 … 512 |
| Длина последовательност | 2 … 512 |
| Источник | Внутренний, внешний, ручной однократный запуск |
| Режим сложения | |
| По частоте | Отношение частот / разность частот |
| По амплитуде | Разность амплитуд/ разность смещений |
| Объединение формы | Объединяемые амплитуды: 0% ~ 100% |
| Частотомер | |
| Частотный диапазон | 1 МГц … 400 МГц, разрешение 8 разрядов |
| Измерение | Частота, период, длительность импульса (100 нс … 20 с), коэффициента заполнения (0,1 % … 99,9 %) |
| Входной уровень | 50 мВскз … 5 Впик-пик (DC, 1 мГц … 350 МГц) 50 мВскз … 10 Впик-пик (AC, 1 мГц … 350 МГц) |
| Время счета | 1 мс … 200 с |
| Уровень запуска | -2,5 В … +2,5 В |
| Связь входа | AC, DC |
| НЧ-фильтр | Вкл, Выкл |

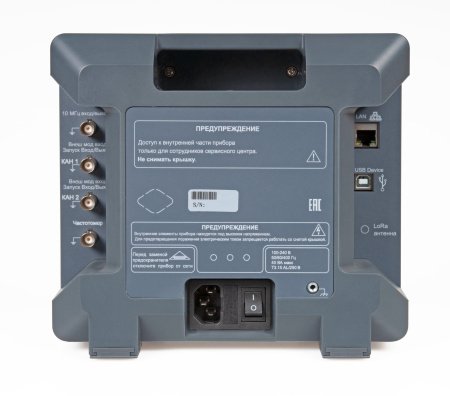

| Параметры дополнительных входов / выходов | |
| Вход опорного сигнала | 10 МГц ± 500 Гц, уровень: 100 мВпик-пик … 5 Впик-пик, 1 кОм |
| Выход опорного сигнала | 10 МГц,; уровень: 0 дБм; 50 Ом |
| Синхровыход (SYNC) | Уровень: TTL, прямоугольная форма, время нарастания: ≤ 5 нс; сопротивление: 50 Ом |
| Вход/ Выход синхронизации | Вход / выход уровень: TTL; вход / выход сопротивление: 1 кОм |
| Вход внешней модуляции / синхронизации | Уровень: модуляция ± 2,5 Впик-пик, сопротивление: 1 кОм Синхронизация TTL, сопротивление: 10 кОм |
| Общие данные | |
| ЖК-дисплей | Графический, сенсорный (TFT, диагональ 17,78 см), 800х400 точек |
| Память | 100 МБ |
| Напряжение питания | 100 … 240 В, 50/60 Гц (±10 %) 100 … 120 В, 400 Гц (±10 %) |
| Потребляемая мощность | не более 40 ВА не более 80 ВА при использовании опции усилителя мощности |
| Рабочие условия | 0…40°С, 80% |
| Интерфейс | USB, LAN |
| Габаритные размеры, масса | 220 × 190 × 124 мм; 2,9 кг 220 × 190 × 166 мм; 3,3 кг – с опцией усилителя мощности |
Под этой торговой маркой у различных зарубежных производителей из Европы, Азии и Америки АО ПриСТ заказывает изготовление средств измерений.
