Младшая модель в серии генераторов сигналов RIGOL DG1000Z ( DG1022Z верхняя граница выходного сигнала по частоте 25 МГц, DG1032Z с границей в 30 МГц и DG1062Z с границей в 60 МГц).

Младшая модель в серии генераторов сигналов RIGOL DG1000Z ( DG1022Z верхняя граница выходного сигнала по частоте 25 МГц, DG1032Z с границей в 30 МГц и DG1062Z с границей в 60 МГц).

Бюджетная модель универсального генератора сигналов RIGOL DG2041Z  сконструирована по методу прямого цифрового синтеза (DDS),  применяемого в создании более дорогих приборов. Это решение  в сочетании с использованием высокоточного 14-ти разрядного ЦАП обеспечивает получение  стабильного выходного сигнала с низким уровнем привнесенных помех.

Цифровые данные, представляющие собой цифровой эквивалент сигнала требуемой формы, с частотой дискретизации 100 МГц последовательно считываются из памяти и поступают на вход цифро-аналогового преобразователя с разрешением 14 бит (первый канал) или 10 бит (второй канал), вырабатывающего последовательность ступеней напряжения, аппроксимирующих требуемую форму сигнала с длиной записи до 4000 точек (первый канал) или 1000 точек (второй канал).

Ступенчатое напряжение  на выходе АЦП сглаживается фильтром нижних частот, в результате чего формируется окончательная форма сигнала.

Генератор  сигналов  RIGOL DG1022Z реализует следующие виды модуляции выходного сигнала: амплитудную (AM), частотную непрерывную (FM), частотную двоичную (FSK), фазовую (PM).

Для всехвыходных сигналов генератор RIGOL DG1022Z позволяет осуществить смещение по напряжению постоянного тока. Генератор RIGOL DG1022Z имеет встроенный частотомер.

В корпусе генератора сигналов RIGOL DG1022Z  имеются порты  интерфейсов:

• USB-host - поддержка USB-носителей, чтение с USB-носителя файлов формы или состояния сигналов, сохранение на USB-носитель данных о текущем состоянии прибора и редактированной форме сигнала, изображения с экрана монитора;
• USB-device - для соединение и контроль генератора с персональным компьютером;
• LAN -  для подключения генератора к локальной сети и удаленного контроля.

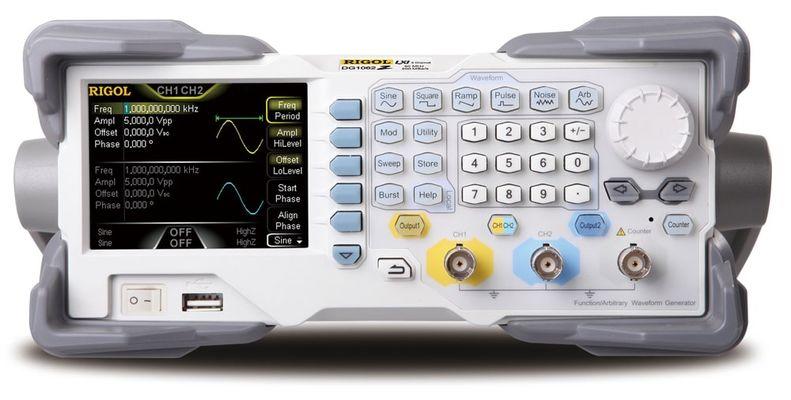

Конструктивно генератор RIGOL DG1022Z выполнен в едином корпусе из пластмассы. На передней панели расположены цветной жидкокристаллический дисплей, кнопки управ- ления, ручка регулировки, выходные разъемы каналов, интерфейс USB-host.

На задней панели расположены: входной разъем модулирующего сигнала, входной разъем внешнего опорного сиг- нала 10 МГц, входной разъем сигнала запуска, выходной разъем синхронизации, клемма зазем- ления, интерфейсы USB-device, разъем сетевого кабеля. Питание генераторов – от сети переменного тока.

Генератор сигналов модели  RIGOL DG1022Z внесен в Госреестр СИ РФ за № 56011-13.
