Артикул:
m-115912
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Спец. формы
Количество каналов
—
2
Мин. частота (кГц)
—
0.000000001
Макс. частота (ГГц)
—
0.16
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

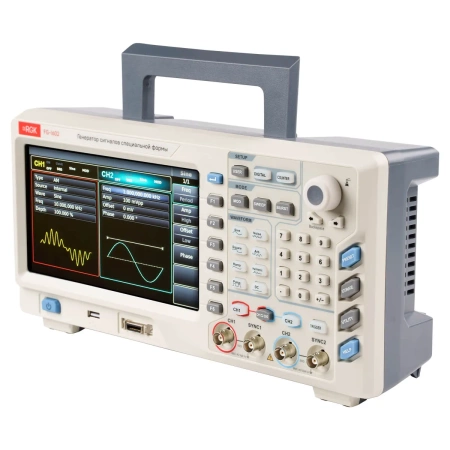

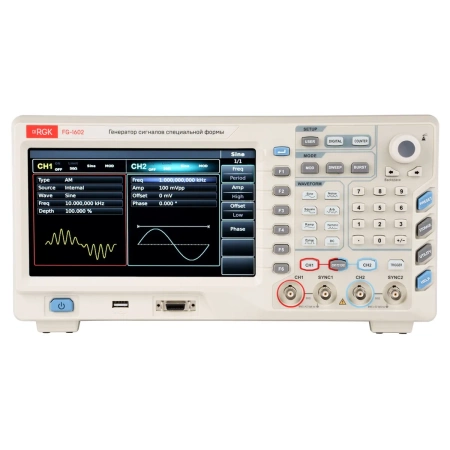

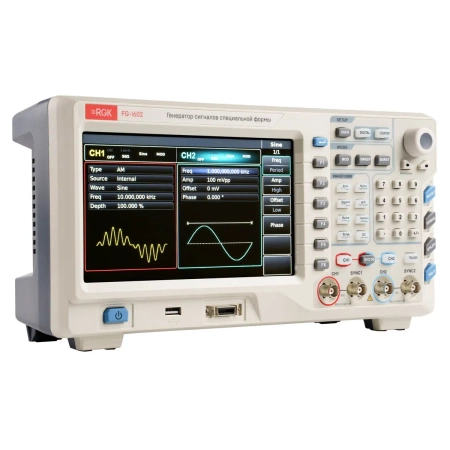

RGK FG-1602 является старшей и наиболее функциональной моделью в линейке генераторов сигналов специальной формы. Он предназначен для профессионального использования в области разработки, производства и обслуживания электронной и цифровой аппаратуры.
Устройство оснащено двумя независимыми каналами с максимальной частотой 160 МГц каждый. Каналы имеют отдельные синхровходы и могут работать как независимо, так и в синхронном режиме. Генератор также оборудован встроенным частотомером для высокоточных измерений.
RGK FG-1602 выполнен в настольном форм-факторе и может использоваться как автономно, так и с удаленным управлением через интерфейсы LAN или USB. Прибор широко применяется в различных отраслях, таких как телекоммуникации, автомобильная промышленность, медицина и другие.
Преимущества:
- Два независимых выходных канала
- Два независимых выходных канала
- Импульсные сигналы с частотой до 50 МГц
- Частота дискретизации 500 МВыб/с и ЦАП с разрешением 16 бит
- 6-разрядный частотомер
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Спец. формы |
|
Количество каналов
|
2 |
|
Мин. частота (кГц)
|
0.000000001 |
|
Макс. частота (ГГц)
|
0.16 |
|
Фазовый шум
|
-115 дБн/Гц |
|
Опорный генератор
|
±5×10-7 |
|
Выходной импеданс
|
50 Ом |
|
Интерфейс
|
USB, LAN |
|
Выходной уровень
|
1 мВ … 10 В пик-пик |
|
Питание
|
100-240 В |
|
Гарантия, (мес)
|
12 |

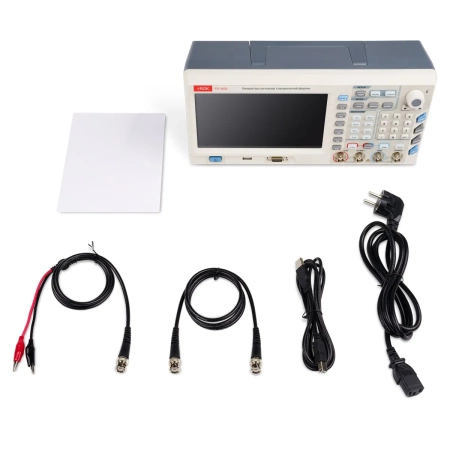

- Генератор сигналов специальной формы RGK FG-1602
- Соединительный кабель с разъемом BNC и зажимами крокодил
- Кабель питания

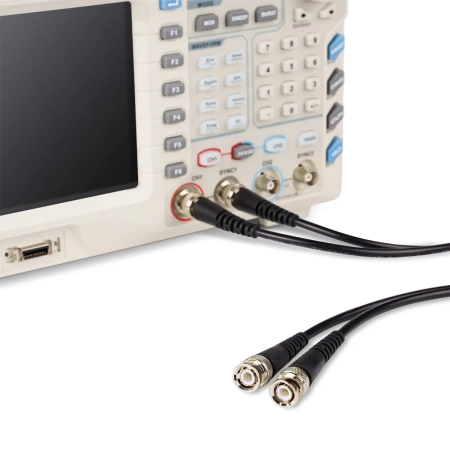

- Соединительный кабель с разъемами BNC - BNC
- USB-кабель
| Количество каналов | 2 |
| Максимальная рабочая частота | 160 МГц |
| Частота дискретизации | до 500 Мвыб/с |
| Форма генерируемого сигнала | синусоидальная, прямоугольная, пилообразная, импульсная, произвольная, шумовой сигнал, гармоники, постоянный ток |
| Рабочие режимы | выходное стробирование, непрерывная генерация, генерация модулированного сигнала, режим свипирования (качание по частоте) |
| Поддерживаемые типы модуляций | амплитудная модуляция (AM), частотная модуляция (FM), фазовая модуляция (PM), амплитудная манипуляция (ASK), частотная манипуляция (FSK), фазовая манипуляция (PSK), двоичная фазовая манипуляция (BPSK), квадратурная фазовая манипуляция (QPSK), манипуляция колебания (OSK), амплитудная модуляция с подавлением несущей (DSBAM), квадратурно-амплитудная модуляция (QAM), широтно-импульсная модуляция (PWM), суммирующая модуляция (SUM) |
| Характеристики выходного сигнала | |
| Размах по амплитуде |
до 20 МГц: от 1 мВ до 10 В (50 Ом) |
|
от 20 МГц до 80 МГц: от 1 мВ до 5 В (50 Ом) |
|
|
от 80 МГц до 120 МГц: от 1 мВ до 2,5 В (50 Ом) |
|
|
от 120 МГц до 160 МГц: от 1 мВ до 1 В (50 Ом) |
|
| Погрешность установки амплитуды | ± (1% от установленного значения + 1 мВ) |
|
Неравномерность АЧХ (для синусоидального сигнала с размахом по амплитуде 1 В, при нагрузке 50 Ом) |
до 10 МГц: ± 0,1 дБ от 10 МГц до 80 МГц: ± 0,2 дБ от 80 МГц до 120 МГц: ± 0,4 дБ от 120 МГц до 160 МГц: ± 0,8 дБ |
| Характеристики выходного сигнала | |
| Сопротивление | 50 Ом |
| Изоляция | максимальное значение напряжения 42 В относительно земли |
| Защита | защита от короткого замыкания, в случае перегрузки сигнал автоматически отключается |
| Частотомер | |
| Уровень входного сигнала | совместимый с ТТЛ (200 мВ ~ 9 В) |
| Диапазон частот входного сигнала | от 100 мГц до 800 МГц |
| Относительная погрешность измерения частоты | ± 51 · 10-6 |
| Разрешение по частоте | 7 бит/с |
| Высокочастотное подавление | включено или выключено подавление высокочастотных помех |
| Регулируемая чувствительность запуска | 0% ~ 100,0% |
| Тип связи | по постоянному / переменному току |
| Дисплей | |
| Дисплей | TFT ЖК-дисплей диагональю 8 дюйма |
| Разрешение дисплея | 800 x 480 пикселей |
| Питание | |
| Напряжение питания | переменное 100-240 В, 45-440 Гц, CAT II |
| Энергопотребление | не более 50 Вт |
| Предохранитель | 250 В, 2 А |
| Условия эксплуатации | |
|
Диапазон температур: - рабочая - хранения и транспортировки |
от -10 до +40 °C от -20 до +60 °C |
|
Относительная влажность: - при температуре не выше 35 °C - при температуре от 35 °C до 40 °C |
не более 90% не более 60% |
|
Высота над уровнем моря: - рабочая - хранения и транспортировки |
до 3000 м не более 15000 м |
| Массо-габаритные характеристики | |
| Габаритные размеры | 118 x 336 x 174 мм |
| Масса | 3,3 кг |
