Артикул:
m-118259
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Спец. формы
Количество каналов
—
2
Мин. частота (кГц)
—
0.000000001
Макс. частота (ГГц)
—
0.06
Все характеристики
21 280 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
UNI-T UTG962E переносной универсальный генератор сигналов бюдежтного ценового класса с полосой до 60 МГц.
UNI-T UTG962E яркий представитель современного поколения генераторов сигналов, обеспечивающий необходимые значения временных и амплитудных характеристик, достаточные для выполнения большинства измерительных задач, которые стоят перед аналогичными приборами в бюджетном ценовом классе.
Архитектура генератора UNI-T UTG962E базируется на основе технологии прямого цифрового синтеза (DDS), что обеспечивает пользователю стабильный по частоте сигнал, даже сложной формы.
Дискретность установки значения частоты выходного сигнала составляет всего 1 мкГц. Функционал прибора UNI-T UTG962E расширен за счет встроенного частотомера с полосой до 100 МГц.
Универсальный DDS-генератор UNI-T UTG962E обеспечивает работу со всеми основными типами модуляций ЭМ-сигналов: AM, FM, PM, FSK, обеспечивает линейное и логарифмическое свипирование).
При необходимости генератор сигналов UNI-T UTG962E способен к синхронизации с внешним источником сигала и опорной частоты.
Встроенный в корпус изделия USB-интерфейс обеспечивает подключение генератора сигналов UNI-T UTG962E к внешнему персональному компьютеру, для управления и обмена формами сигнала. Также имеется на передней панели прибора вход для для сменного флеш-накопителя.

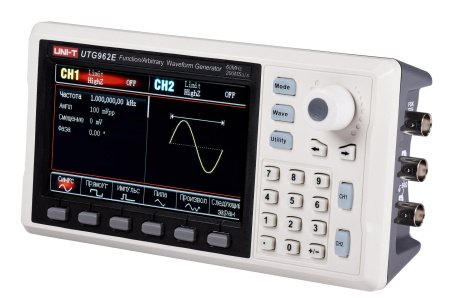

Генератор сигналов UNI-T UTG962E имеет 4.3 дюймовый цветной сенсорный ЖК-дисплей с разрешением 480 x 272 пикселей.
UNI-T UTG962E яркий представитель современного поколения генераторов сигналов, обеспечивающий необходимые значения временных и амплитудных характеристик, достаточные для выполнения большинства измерительных задач, которые стоят перед аналогичными приборами в бюджетном ценовом классе.
Архитектура генератора UNI-T UTG962E базируется на основе технологии прямого цифрового синтеза (DDS), что обеспечивает пользователю стабильный по частоте сигнал, даже сложной формы.
Дискретность установки значения частоты выходного сигнала составляет всего 1 мкГц. Функционал прибора UNI-T UTG962E расширен за счет встроенного частотомера с полосой до 100 МГц.
Универсальный DDS-генератор UNI-T UTG962E обеспечивает работу со всеми основными типами модуляций ЭМ-сигналов: AM, FM, PM, FSK, обеспечивает линейное и логарифмическое свипирование).
При необходимости генератор сигналов UNI-T UTG962E способен к синхронизации с внешним источником сигала и опорной частоты.
Встроенный в корпус изделия USB-интерфейс обеспечивает подключение генератора сигналов UNI-T UTG962E к внешнему персональному компьютеру, для управления и обмена формами сигнала. Также имеется на передней панели прибора вход для для сменного флеш-накопителя.
Генератор сигналов UNI-T UTG962E имеет 4.3 дюймовый цветной сенсорный ЖК-дисплей с разрешением 480 x 272 пикселей.
Документы
DOC014730736
6 мб
DOC016240295
127,1 кб
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Спец. формы |
|
Количество каналов
|
2 |
|
Мин. частота (кГц)
|
0.000000001 |
|
Макс. частота (ГГц)
|
0.06 |
|
Фазовый шум
|
-125 дБн/Гц |
|
Опорный генератор
|
±5×10-5 |
|
Выходной импеданс
|
50 Ом |
|
Интерфейс
|
USB |
|
Выходной уровень
|
1 мВ … 10 В пик-пик |
|
Питание
|
100-240 В |
|
Гарантия, (мес)
|
12 |

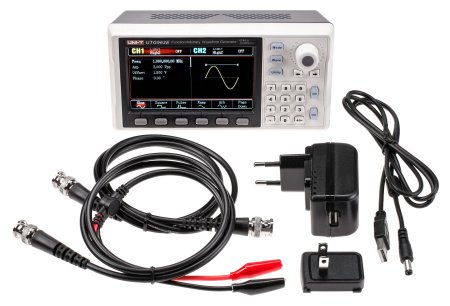

- Генератор сигналов UNI-T UTG962E
- Блок питания
- Кабель BNC-BNC
- Кабель BNC-крокодил
| Количество каналов | Двойной канал равной производительности |
| Наивысшая частота | 30 МГц |
| Частота дискретизации | 200 Мвыб/с |
| Форма волны | Синусоида, прямоугольная волна, волна пандуса, пульсовая волна, шум, постоянный ток постоянного тока, произвольная форма волны |
| Рабочий режим | Выходной строб, непрерывный, модуляция, развертка частоты |
| Тип модуляции | AM, FM, PM, FSK |
| Частота развертки | Линия, Журнал |
| Выходное сопротивление | 50 Ом/Высокое сопротивление |
| Диапазон амплитуды | ≤ 10 МГц: 1 мВ/с ~ 10 В/с; (50 Ом); ≤ 10 МГц: 2 мВ/с ~ 20 В/с; (высокое сопротивление) |
| ≤ 60 МГц: 1 мВ/с ~ 5В/с; (50 Ом); ≤ 60 МГц: 2 мВ/с ~ 10В/с; (высокое сопротивление) | |
| Точность (синусоида 1 кГц) | ±(3% от заданного значения + 2 мВпп) |
| Плоскостность амплитуды (относительно синусоидальной волны 1 кГц, 1Vpp/50Ω) | Условия испытаний: типичное значение (синусоида, 2.0Vpp) |
| ≤ 100 кГц: ± 0,1 дБ | |
| ≤ 20 МГц: ± 0,2 дБ | |
| ≤ 30 МГц: ± 0,4 дБ | |
| ≤ 40 МГц: ± 0,5 дБ | |
| ≤ 60 МГц: ± 0,8 дБ | |
| Тип дисплея | 4,3-дюймовый ЖК-дисплей TFT |
| Разрешение дисплея | 480 горизонтальный × 272 вертикальный |
| Размер | 172 мм × 90 мм × 68 мм |
| Вес нетто | 0,33 кг |
