ГОСРЕЕСТР
Артикул:
m-124328
Характеристики
Внесен в ГосРеестр
—
Да
Тип
—
Настольный
Тип прибора
—
Высокочастотный, Векторный
Номер записи в ГосРеестре СИ
—
89193-23
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
Документы
ГОСРЕЕСТР №89193-23
172,4 кб

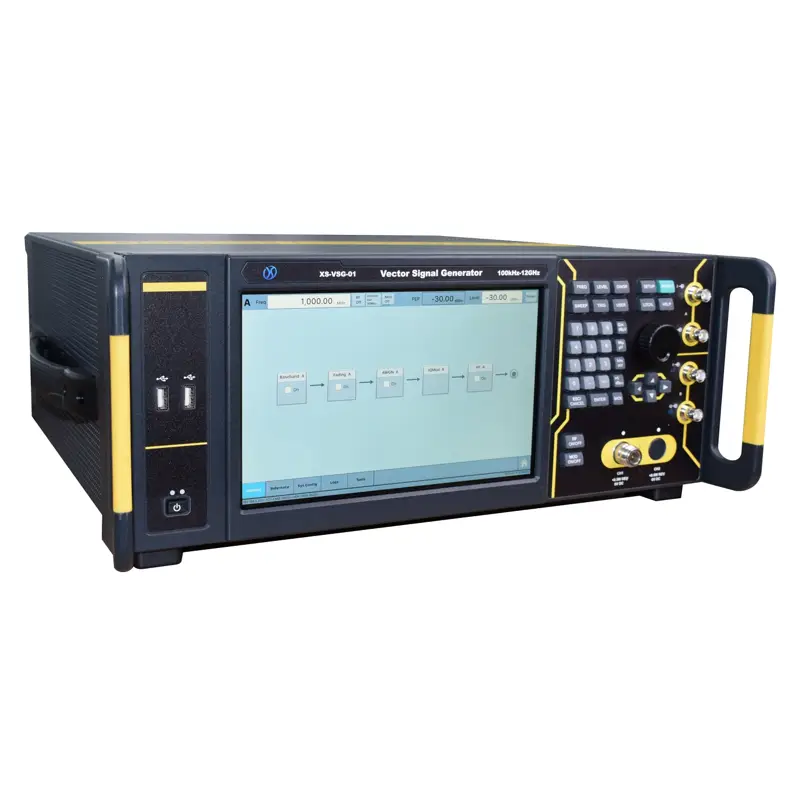

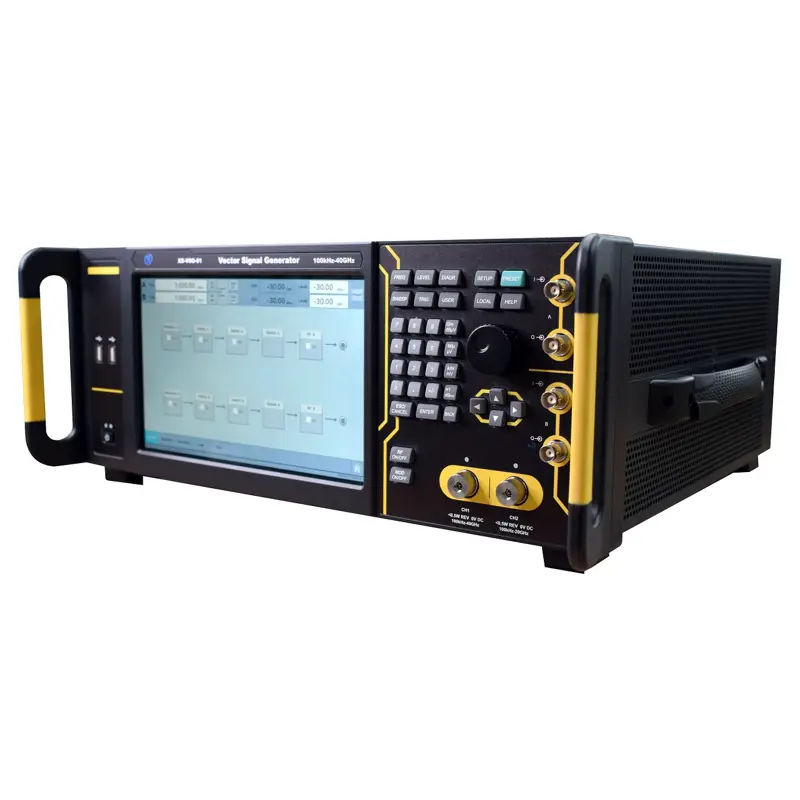

- Генератор сигналов векторный
- CHA012 - опция частотного диапазона от 100 кГц до 12 ГГц для первого канала
- Кабель питания
- Руководство по эксплуатации
- CHB012 - опция частотного диапазона от 100 кГц до 12 ГГц для второго канала
- EPN01 - опция пониженных фазовых шумов для первого канала
- EPN02 - опция пониженных фазовых шумов для второго канала
- BWA200 - опция полосы модуляции 1 канала 200 МГц
- BWA500 - опция полосы модуляции 1 канала 500 МГц
- BWA1000 - опция полосы модуляции 1 канала 1 ГГц
- BWA2000 - опция полосы модуляции 1 канала 2 ГГц
- BWB200 - опция полосы модуляции 2 канала 200 МГц
- BWB500 - опция полосы модуляции 2 канала 500 МГц
- BWB1000 - опция полосы модуляции 2 канала 1 ГГц
- BWB2000 - опция полосы модуляции 2 канала 2 ГГц
- MEA01 - опция расширения объема памяти 1 канала для сигналов с цифровой модуляцией до 2 Тбайт
- MEA02 - опция расширения объема памяти 1 канала для сигналов с цифровой модуляцией до 4 Тбайт
- MEA03 - опция расширения объема памяти 1 канала для сигналов с цифровой модуляцией до 6 Тбайт
- MEB01 - опция расширения объема памяти 2 канала для сигналов с цифровой модуляцией до 2 Тбайт
- MEB02 - опция расширения объема памяти 2 канала для сигналов с цифровой модуляцией до 4 Тбайт
- MEB03 - опция расширения объема памяти 2 канала для сигналов с цифровой модуляцией до 6 Тбайт
- AWA001 - опция генератора сигналов 5G NR
- AWA002 - опция генератора сигналов LTE
- AWA003 - опция генератора сигналов 802.11 abgn
- AWA004 - опция генератора сигналов 802.11 ac
- AWA005 - опция генератора сигналов 802.11 ax
- AWA006 - опция генератора сигналов DVB-S2/S2X
- AWA007 - опция генератора многочастотных сигналов
- AWA008 - опция генератора сигналов OFDM
- AWA010 - опция генератора сигналов UBW
- AWA011 - опция генератора сигналов Bluetooth
- AWA012 - опция генератора сигналов IоT
- AWA013 - опция генератора сигналов Connected Vehicles
- AWA014 - опция генератора шума, добавление «белого» шума или непрерывной помехи в модулированный сигнал
- AWA015 - опция имитатора различных сигналов радиолокационного излучения, эхо-сигналов, сигналов помех, нескольких радаров
| Частотные параметры | |||
| Наименование характеристики | Значение | ||
| Диапазон частот | опции CHA003, CHB003 | 100 кГц ... 3 ГГц | |
| опции CHA006, CHB006 | 100 кГц ... 6 ГГц | ||
| опции CHA007, CHB007 | 100 кГц ... 7 ГГц | ||
| опции CHA012, CHB012 | 100 кГц ... 12 ГГц | ||
| опции CHA020, CHB020 | 100 кГц ... 20 ГГц | ||
| опции CHA030 | 100 кГц ... 30 ГГц | ||
| опции CHA040 | 100 кГц ... 40 ГГц | ||
| Дискретность установки частоты | 0,001 Гц | ||
| Вход/выход опорной частоты | 10 МГц | ||
|
Пределы допускаемой относительной погрешности установки частоты внутреннего опорного кварцевого генератора δОП |
±5·10-8 | ||
|
Пределы допускаемой абсолютной погрешности установки частоты при работе от внутреннего опорного генератора FУСТ, Гц |
±(δОП · FУСТ + 0,5) | ||
| Параметры уровня выходного сигнала | |||
| Диапазон установки значений уровня выходного сигнала, в диапазоне частот, дБ (1 мВт) | от 100 кГц до 10 МГц включ. | от -120 до +18 | |
| св. 10 МГц до 6 ГГц включ. | от -120 до +21 | ||
| св. 6 до 20 ГГц включ. | от -120 до +18 | ||
| св. 20 до 40 ГГц | от -120 до +14 | ||
| Дискретность установки уровня выходного сигнала, дБ | 0,01 | ||
|
Пределы допускаемой абсолютной погрешности установки уровня выходного синусоидального сигнала, в диапазоне частот, дБ |
от 100 кГц до 6 ГГц включ. | ±0,6 | |
| св. 6 до 20 ГГц включ. | ±0,9 | ||
| св. 20 до 40 ГГц | ±1,2 | ||
| КСВН выхода СВЧ, не более | 2,4 | ||
| Параметры спектра выходного сигнала в режиме непрерывных колебаний | |||
|
Уровень гармонических составляющих для уровня выходного сигнала не более 10 дБ (1 мВт), в диапазоне частот, дБ относительно несущей, не более |
от 100 кГц до 3,5 ГГц включ. | -30 | |
| св. 3,5 до 20 ГГц | -40 | ||
|
Спектральная плотность мощности фазовых шумов при отстройке от несущей 20 кГц и уровне выходного сигнала 10 дБ (1 мВт) в зависимости от частоты несущей, дБ относительно несущей в полосе 1 Гц, не более |
Штатно | 1 ГГц | -137 |
| 10 ГГц | -117 | ||
| Опция EPN01, EPN02 | 1 ГГц | -143 | |
| 10 ГГц | -127 | ||
| Параметры выходного сигнала в режиме внутренней квадратурной модуляции | |||
| Полоса модуляции, МГц | опции BWA200, BWB200 | 200 | |
| опции BWA500, BWB500 | 500 | ||
| опции BWA1000, BWB1000 | 1000 | ||
| опции BWA2000, BWB2000 | 2000 | ||
| Неравномерность АЧХ в полосе модуляции, в диапазоне отстроек от несущей до ±500 МГц, не более, дБ | ±1,0 | ||
| Подавление несущей, в диапазоне частот, дБ, не менее | от 250 МГц до 19,5 ГГц включ. | 55 | |
| св.19,5 до 40 ГГц | 30 | ||
| Подавление зеркального канала, в диапазоне частот, дБ, не менее | от 250 МГц до 10 ГГц включ. | 50 | |
| св.10 до 40 ГГц | 45 | ||
| Пределы допускаемой абсолютной погрешности среднеквадратического значения векторной ошибки на частоте 1 ГГц для модуляции типа 16QAM и скорости передачи до 10 МГц, % | ±0,8 | ||
| Параметры выходного сигнала в режиме внутренней импульсной модуляции | |||
| Диапазон установки периода следования импульсов модулирующего генератора, с | от 2·10-8 до 100 | ||
| Диапазон установки длительности импульсов модулирующего генератора, с | от 2·10-8 до 10 | ||
| Время нарастания/спада радиоимпульсов, нс, не более | 10 | ||
| Коэффициент подавления сигнала несущей в паузе между радиоимпульсами, в диапазоне частот от 100 кГц до не более 3 ГГц, дБ, не менее | 80 | ||
| Параметры выходного сигнала в режиме внутренней амплитудной модуляции | |||
| Диапазон установки коэффициента амплитудной модуляции, % | от 0 до 100 | ||
| Пределы допускаемой абсолютной погрешности установки коэффициента амплитудной модуляции (Кам) при модулирующей частоте 1 кГц и Кам не более 80 %, % | ±(0,02·Кам + 1) | ||
| Коэффициент гармоник огибающей при Кам = 80 % и модулирующей частоте 1 кГц, %, не более | 1,0 | ||
| Диапазон модулирующих частот | от 0,1 Гц до 100 кГц | ||
| Параметры выходного сигнала в режиме внутренней частотной модуляции | |||
| Диапазон установки девиации частоты | от 0 Гц до 100 кГц | ||
| Пределы допускаемой абсолютной погрешности установки девиации частоты (Fд) при модулирующей частоте 1 кГц | ±(0,05·Fд + 20) | ||
| Коэффициент гармоник огибающей при Fд = 100 кГц и модулирующей частоте 1 кГц, %, не более | 0,1 | ||
| Диапазон модулирующих частот | от 0,1 Гц до 100 кГц | ||
| Общие технические характеристики | |||
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 207 до 253 от 50 до 60 |
||
| Потребляемая мощность, Вт, не более | 600 | ||
| Время прогрева, мин | 30 | ||
| Габаритные размеры без подножек и ручек (ШxВxГ), мм | 434,5 x 485 x 192,5 | ||
| Масса, кг, не более | 21 | ||
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха при температуре 35°C, %, не более |
от +15 до +35 85 |
||
|
Условия хранения и транспортирования: - температура окружающей среды, °C - относительная влажность воздуха при температуре 40°C, %, не более |
от -40 до +60 95 |
||
| Средняя наработка на отказ, лет | 10 | ||
Xiansheng Technology — производитель измерительного оборудования из Китая, известный инновационными анализаторами спектра и векторными анализаторами цепей. Компания активно инвестирует в исследования для постоянного совершенствования продуктов и улучшения качества сервиса.
