Госреестр 70067-17

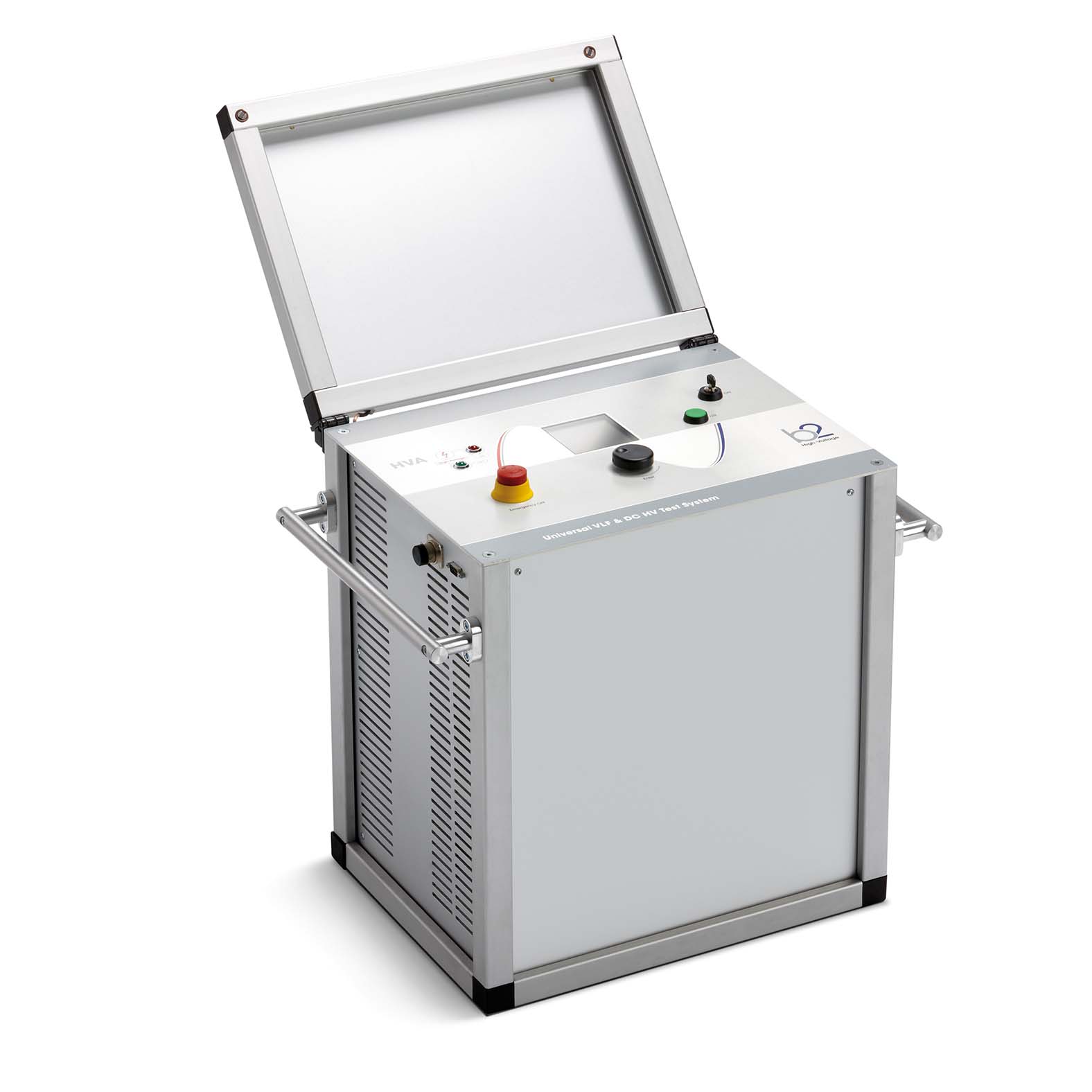

Высоковольтная установка HVA представляет собой легкую в использовании, изготовленную в одном корпусе, контролируемую микропроцессором, портативную установку для полевого использования, для высоковольтного тестирования высоким постоянным напряжением или напряжением сверх низкой частоты (VLF) диэлектрических свойств различных типов электрической изоляции.
Особенности:
- Наиболее современная на сегодняшний день из всех предлагаемых покупателям высоковольтных испытательных СНЧ установок, а также наиболее компактная и легкая по весу установка;
- Высоковольтное тестирование СНЧ (0,1 Гц), Постоянным напряжением DC (±), прожиг изоляции и тестирование оболочки кабеля;
- СНЧ тестирование: быстрое и безопасное тестирование длинных кабелей с изоляцией из сшитого полиэтилена (СПЭ);
- Автоматическое тестирование или в ручном режиме, согласно всем международным стандартам IEEE 400.2, VDE 0276, CENELEC, HD620 S1, NEN 3620, SANS 10198 и IEC 60060-3;
- Данная установка – все что нужно для диагностики кабеля в одном приборе;
- Идеальный, симметричный, полностью синусоидальный выходной высоковольтный сигнал на всем диапазоне, вне зависимости от нагрузки;
- Большой ЖК дисплей с подсветкой - Графическое отображение формы выходного тестирующего сигнала в реальном времени на дисплее прибора, а также всех параметров тестирования – напряжение, ток, емкость;
- Удобный и простой пользовательский интерфейс, управляемый только одним навигационным колесиком;
- Одноблочная, ударопрочная конструкция прибора;
- Огромный потенциал тестирования по емкости (до 12 мкФ), что соответствует 30 км стандартного высоковольтного кабеля или 10 км кабеля при тестировании одновременно по трем фазам;
- Встроенная автоматическая система выбора оптимальной тестовой частоты прибора (СНЧ) в зависимости от величины нагрузки;
- Энергонезависимая память;
- В установке не используются никакие подвижные механические части или масло для генерации или изоляции высокого напряжения. Этим достигается минимизация обслуживания установки и как следствие существенное увеличение срока ее службы;
- Защита от короткого замыкания в случае прожига изоляции.
- Высоковольтная СНЧ установка HVA30-7
- Кабель защитного заземления 6 мм2 / 4 м; с клещами зажимами 400 A
- Высоковольтный 50 кВ тестовый кабель 5 м + зажимы-клещи 14 мм
- Контактный наконечник
- Кабель питания, 3 м
- Зажим красный, 14 мм
- Серийный интерфейсный кабель DB9 f/f Link 3 м
- USB-RS232 адаптер
- HVA USB адаптер
- Высоковольтный адаптер безопасности (заглушка) установлена на левой боковой стороне установки
- Ключ включения/выключения прибора
- USB флеш карта включая ПО b2 Control Center
| Входное напряжение питания | 190 – 240 В, 50/60 Гц |
| Потребляемая мощность | 3 kВА |
| Максимальное выходное напряжение | Синусоидальное: 24 kВдейств, 34 kВпик Постоянное: ±34 kВ Прямоугольник: 34 kВ Погрешность: ±1% Разрешение: 0,1 kВ |
| Максимальный выходной ток | 90 мAдейств Разрешение: 1мA Погрешность: ±1% |
| Режим работы | Продолжительный, без ограничений по времени и остановок на охлаждение. 24 часа в сутки, 7 дней в неделю |
| Диапазон сопротивления | 0,1 MОм...5 ГОм |
| Частота испытательного напряжения | 0,01 Гц - 0,1 Гц с шагом 0,01 Гц ( 0,1 Гц) – режим автоматического выбора частоты в зависимости от нагрузки |
| Испытание оболочки | Максимальное напряжение: 10 kВ, продолжительность: 1 – 15 мин ток отсечки: 0,1 мA – 5,0 мA |
| Режим точного определения места повреждения оболочки 1 | Максимальное напряжение: 10 kВ, продолжительность: 1 – 60 мин Скважность сигнала (Импульс/период): 1:3 / 4с, 1:5 / 4с, 1:5 / 6с, 1:9 /6с |
| Оптимизация частоты исп. напряжения в зависимости от нагрузки | Да |
| Выходная нагрузка | При 0,1 Гц 7 мкФ (Примерно 21 км кабель)*; Максимально 15 мкФ на пониженной частоте и напряжении |
| Измерительный блок | Цифровой графический дисплей для прямой индикации: Напряжение и Ток (Действующие значения и / или пиковые) Емкость, Сопротивление, время, напряжение пробоя, графическое отображение выходного напряжения в реальном времени |
| Цикл работы | Непрерывный. Без тепловых ограничений по времени работы |
| Меню прибора | На русском языке |
| Режимы испытания | Ручной и автоматический |
| Режимы работы и выходное напряжение | СНЧ переменное вида "Синус", симметричный, нет зависимости от нагрузки СНЧ переменное вида "Прямоугольник" Постоянное (+ или – полярности) Режим дожига дефекта. Удержание дуги (контролируемый пробой) Испытание камер вакуумных выключателей Испытание оболочки кабеля Поиск места повреждения оболочки кабеля |
| Safety | 1)Индикатор наличия внешнего напряжения (встраивается в установку) 2)Встроенная дублирующаяся (механическая и электрическая) разрядная система |
| Компьютерный интерфейс | RS232 кабель, USB адаптер для подключения флеш карты (опция) |
| Память | Встроенная память: до 50 протоколов, 40 тестовых последовательностей USB флеш карта: ограничено только размерами карты памяти |
| ПО [включено в комплект поставки] | b2 Control Center для Windows на русском языке |
| Температура хранения | -25°C до 70°C |
| Рабочая температура | -10°C до 50°C |
| Влажность | 5-85% |
| Размеры | 450x340x520мм |
| Вес | 57 кг |
