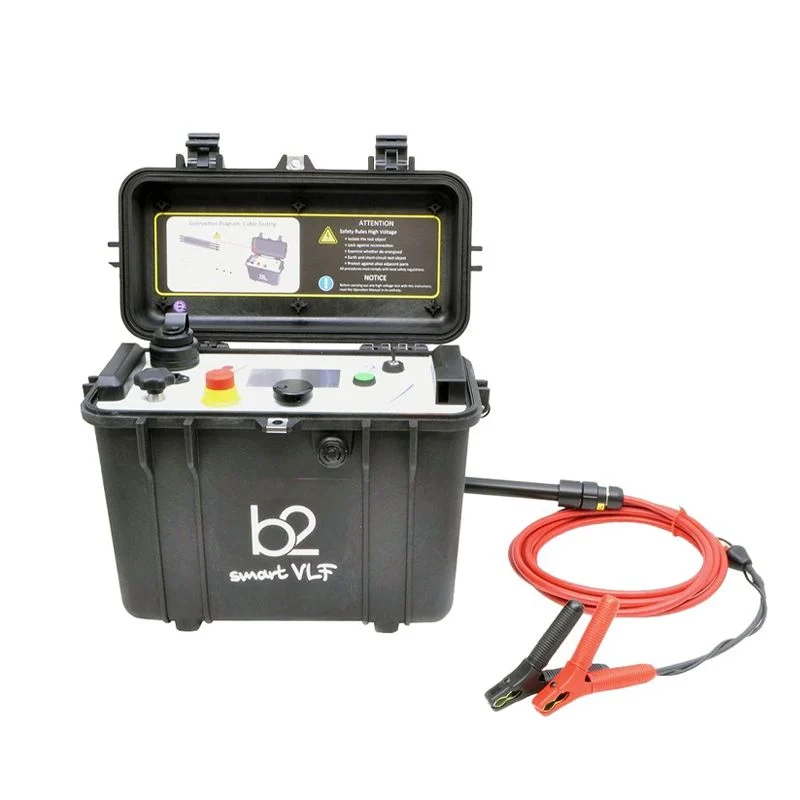

Новейшая высоковольтная СНЧ-установка HVA28TD – это сверхкомпактная и легкая (14 кг) испытательная установка компании b2 electronic для испытания и диагностики кабеля с рабочим напряжением 6 и 10кВ, со встроенным модулем TD для измерения тангенса угла диэлектрических потерь.
HVA28TD изготавливается в водонепроницаемом, ударопрочном и защищающем от пыли кейсе (IP67). Прибор предлагает ручную и автоматическую последовательности испытания, а большой цветной дисплей упрощает работу. Высоковольтная установка при своем малом весе обладает всеми техническими характеристиками «старших» моделей, которые дополняют также двойная (электронная автоматическая и механическая) система разрядки образца после теста, индикатор наличия внешнего напряжения до 12 кВ и неограниченное время работы установки при испытаниях (сухая высоковольтная система генерации высокого напряжения последнего поколения на элементах силовой электроники, без использования масляных трансформаторов).
Особенности:
- Переменное напряжение СНЧ (VLF) (синус и прямоугольник)
- Постоянное DC напряжение
- Встроенный модуль TD для измерения тангенса угла диэлектрических потерь

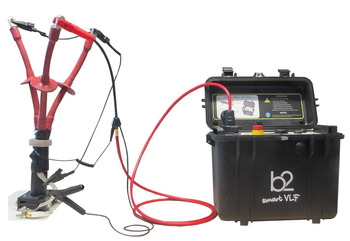

- Тестирование как жил, так и оболочки кабеля
- Режим начального прожига
- Встроенный интерфейс USB и Bluetooth
- Цветной дисплей
- Вес 14 кг
- Встроенное разрядное устройство
- Сверхкомпактность
- Включена в Гос. реестр средств измерений РФ (70067-17)
- Установка для испытания кабеля HVA28TD
- Высоковольтный тестовый кабель (длиной 4,5 м)
- Кабель защитного заземления 6 мм2 (длина 4 м) с клещами зажимами 400A
- Ключ включения прибора. Запасной ключ для передней панели включения/выключения прибора
- Кабель сетевого питания с евро розеткой с заземлением (длиной 3 м)
- USB –флеш – карта Flash Drive b2
- HVA28TD Переносная сумка b2
- HVA28TD наплечный ремень для кейса Peli
- Программное обеспечение HVA Control Center HVD
- Инструкция по эксплуатации на русском языке
| Входное напряжение питания | 100-240 В (50-60 Гц) ( 400 ВА) |
| Выходное напряжение | Переменное, Синус: 0-28 кВ пиковое, симметричное, 20кВ действ. Постоянное: ± 0-28 kВ. Прямоугольник : 0-28 кВ. |
| Разрешение | 0,1кВ на всем диапазоне |
| Погрешность | +/- 1% от диапазона |
| Выходной ток | 0-20мA |
| Разрешение | 1мкA |
| Погрешность | +/- 1% от диапазона |
| Частота выходного сигнала | 0.01….0.1 Гц с шагом 0.01Гц (предустановка 0.1Гц), автоматический выбор частоты |
| Диапазон сопротивления | 0.1 MΩ...5 ГΩ |
| Максимальная выходная нагрузка (при макс. напряжении) | 0.5 мкФ @ 0.1 Гц @ 20kВ действ (Прим 1500 м кабель)* 5.0 мкФ @ 0.01 Гц @ 20kВ действ (Прим 15км кабель)* 10.0 мкФ @ максимально возможная при уменьшенной частоте и напряжении |
| Измерительный блок | Цифровой ЖК дисплей для прямой индикации, напряжение и ток (Действующие значения и / или пиковые), емкость, сопротивление, время, напряжение пробоя, графическое отображение выходного напряжения в реальном. |
| Измерение тангенса угла диэлектрических потерь | погрешность ± 1 x 10-4 |
| Цикл тестирующий - Продолжительный | Нет тепловых ограничений по времени работы |
| Безопасность | 50 Гц 12 кВ индикатор наличия внешнего напряжения / блок разрядки цепи после тестирования |
| Память | 50 ячеек памяти, энергонезависимая |
| Температура хранения | -25 до +70 С, рабочая: -5 до +45 С |
| Габариты | 430x240x340мм |
| Вес | 14 кг |
