Госреестр 70067-17

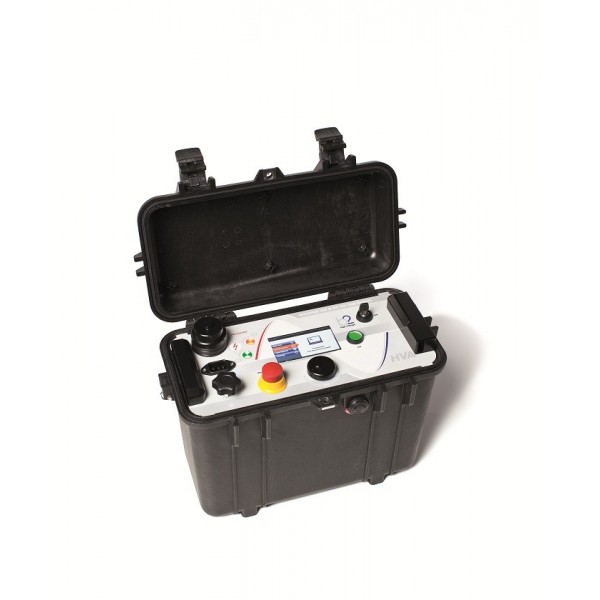

Новейшая высоковольтная СНЧ-установка HVA34TD-1 – это компактная и мощная испытательная установка для испытания и диагностики кабеля с рабочим напряжением 6 и 10 кВ.
Особенности:
- В одной установке объединены: высоковольтное испытание СНЧ (0,1 Гц), постоянное напряжение DC (±), начальный прожиг изоляции, испытание и поиск места повреждения оболочки кабеля
- Непрерывный режим работы по времени: 24 часа в сутки, 7 дней в неделю. Нет тепловых ограничений и прерывания испытания для охлаждения установки
- Испытания вакуумных камер высоковольтных выключателей
- Идеальный, полностью синусоидальный выходной высоковольтный сигнал во всем диапазоне, нагрузок,
позволяет избежать формирования остаточных объемных зарядов в кабелях с ПЭ, ПВХ, а также с бумажно-масляной изоляцией и избежать ненужной дополнительной нагрузки на кабельную изоляцию - Огромный потенциал тестирования по емкости (до 12 мкФ), что соответствует 30 км одной фазы высоковольтного кабеля или 10 км кабеля при тестировании одновременно трех фаз
- Встроенная автоматическая система выбора оптимальной тестовой частоты прибора (СНЧ) в зависимости
от величины емкости нагрузки - В установке не используются никакие подвижные механические части или масло для генерации или изоляции высокого напряжения. Этим достигается минимизация обслуживания установки и как следствие существенное увеличение срока ее службы
- Защита от короткого замыкания в случае пробоя изоляции
- В качестве дополнительных методов диагностики состояния кабелей с СПЭ изоляцией предлагаются различные методы неразрушающего контроля:
- измерение частичных разрядов; измерение тангенса дельта на частоте 0,1 Гц;
- емкость и тангенс дельта, измеренные в диапазоне частот от 0,1 до 0,02 Гц (диэлектрическая спектроскопия)
- Преобразование испытательной установки в систему диагностики кабеля осуществляется путем добавления к установке HVA модулей измерения тангенса дельта на частоте 0,1 Гц (TD) и измерения частичных разрядов (PD)
- Поиск места повреждения оболочки кабеля
- Встроенный интерфейс Bluetooth и USB
- Большой ЖК дисплей с подсветкой: на дисплее прибора отображается осциллограмма формы выходного
напряжения а также все значения параметров испытания — напряжение, ток, емкость, сопротивление, время - Моноблочная, ударопрочная конструкция прибора
- Установка HVA34-1
- Программное обеспечение b2 ControlCenter
- Кабель высоковольтный 5 м с зажимами "крокодил"
- Кабель питания с заземлением
- Сумка для аксессуаров
- Накопитель USB
- Инструкция по эксплуатации
| Входное напряжение питания | 100-240 В (50-60 Гц) (1200 ВА) | |
| Выходное напряжение | Переменное, Синус | 0-34 кВ пиковое, симметричное, 24 кВ действ. |
| Постоянное | ± 0-34 кВ | |
| Прямоугольник | 0-34 кВ | |
| Разрешение | 0,1 кВ на всем диапазоне | |
| Погрешность | +/- 1% от диапазона | |
| Выходной ток | 0-60 мA | |
| Разрешение | 1 мкA | |
| Погрешность | +/- 1% от диапазона | |
| Частота выходного сигнала | 0,01….0,1 Гц с шагом 0,01 Гц (предустановка 0,1 Гц), автоматический выбор частоты | |
| Диапазон сопротивления | 0,1 MΩ...5 ГΩ | |
| Максимальная выходная нагрузка (при максимальном напряжении) | 1,0 мкФ @ 0,1 Гц (Примерно 3000 м кабель)* 2,0 мкФ @ 0,05 Гц (Примерно 6000 м кабель)* 5,0 мкФ @ 0,02 Гц (Примерно 15500 м кабель)* 10,0 мкФ @ максимально возможная емкость при уменьшенной частоте * Рассчитано для типичного кабеля с емкостью 330 пФ/м |
|
| Измерительный блок | Цифровой ЖК дисплей для прямой индикации: Напряжение и Ток (Действующие значения и/или пиковые) Емкость, Сопротивление, время, напряжение пробоя, графическое отображение выходного напряжения в реальном времени |
|
| Цикл тестирующий | Продолжительный. НЕТ ТЕПЛОВЫХ ОГРАНИЧЕНИЙ ПО ВРЕМЕНИ РАБОТЫ | |
| Безопасность | 50 Гц 12 кВ Индикатор наличия внешнего напряжения/ Блок разрядки цепи после тестирования | |
| Интерфейс | Bluetooth, USB – стандарт, ПО "HVA Control Center" | |
| Память | 50 ячеек памяти, энергонезависимая | |
| Высоковольтные кабели | Стандартные, длиной 4,5 м с зажимами-крокодилами на конце (другие могут быть поставлены по запросу) | |
| Вес | 36 кг | |
| Размер | 500x305x457 мм | |
| Температура | Хранения: -25 до +70 °C, рабочая: -20 до +55 С°C | |
| Модернизация (дополнительные опции) | Модуль PD для диагностики методом частичных разрядов | |
