Госреестр 70067-17

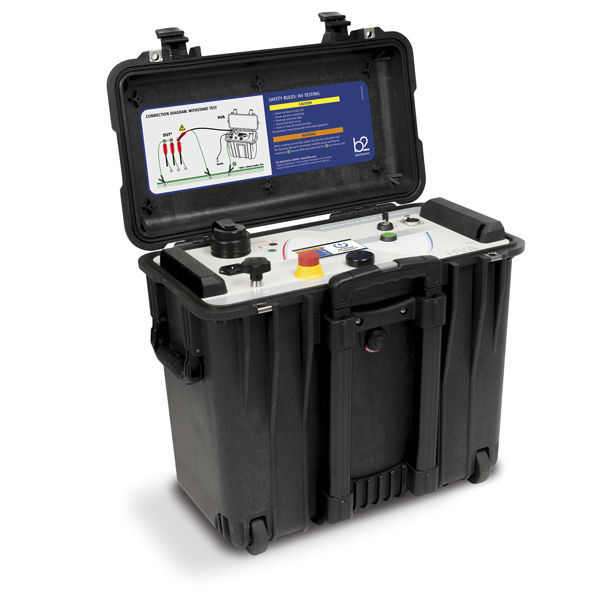

Новейшая высоковольтная СНЧ-установка HVA34TD-1 – это сверхкомпактная и легкая (14 кг) испытательная установка компании b2 electronic для испытания и диагностики кабеля с рабочим напряжением 6 и 10кВ, со встроенным модулем TD для измерения тангенса угла диэлектрических потерь.
Новейшая высоковольтная СНЧ-установка HVA34TD-1 – это сверхкомпактная и легкая (14 кг) испытательная установка компании b2 electronic для испытания и диагностики кабеля с рабочим напряжением 6 и 10кВ, со встроенным модулем TD для измерения тангенса угла диэлектрических потерь.
HVA34TD-1 изготавливается в водонепроницаемом, ударопрочном и защищающем от пыли кейсе (IP67). Прибор предлагает ручную и автоматическую последовательности испытания, а большой цветной дисплей упрощает работу. Высоковольтная установка при своем малом весе обладает всеми техническими характеристиками «старших» моделей, которые дополняют также двойная (электронная автоматическая и механическая) система разрядки образца после теста, индикатор наличия внешнего напряжения до 12 кВ и неограниченное время работы установки при испытаниях.
Возможности:
- Переменное напряжение СНЧ (VLF) (синус и прямоугольник) до 34 кВ;
- Постоянное DC напряжение до 34 кВ положительной и отрицательной полярности;
- Встроенный модуль TD для измерения тангенса угла диэлектрических потерь;
- Тестирование как жил, так и оболочки кабеля;
- Измерение емкости кабеля и токов утечки;
- Компенсация влияния коронных разрядов и поверхностных токов утечки на результат измерения Тангенса;
- Режим начального прожига;
- Встроенный интерфейс USB и Bluetooth;
- Цветной дисплей;
- Вес 36 кг;
- Встроенное разрядное устройство;
- Сверхкомпактность;
Особенности:
- Время работы 24/7
- Испытание оболочки кабеля;
- Встроенный генератор высоковольтных импульсов различной скважности для точного поиска места повреждения оболочки кабеля;
- Диагностика кабеля методом измерения частичных разрядов в комбинации с опционным модулем PD30E;
- Подключение одним кабелем!
Дополнительные возможности:
- Установка предназначена для проведения испытания изоляции кабельных линий на 6-10кВ как напряжением сверхнизкой частоты 0,1Гц 3Uo, так и постоянным напряжением до 34 кВ;
- Установка позволяет испытывать вакуумные камеры высоковольтных выключателей;
- Установка позволяет испытывать оболочку кабеля;
- Maкс. тестовое напряжение: 10 кВ;
- Меню на русском языке;
- Продолжительность: 1 мин. – 15 мин;
- Ток 0.1 мА – 5.0 мА;
- Имеет встроенный генератор высоковольтных импульсов для точного определения места повреждения оболочки кабеля;
- Maкс. тестовое напряжение: 10 кВ;
- Продолжительность: 1 мин. – 60 мин;
- Импульс/Период: 1:3/4 с, 1:5/4 с, 1:5/6 с, 1:9/6 с.
- Установка HVA34TD-1
- Руководство по эксплуатации
- Набор тестовых проводов длиной 4,5 м
- Программное обеспечение
- Кабель RS-232
- Кабель заземления
| Входное напряжение питания | 100-240 В (50-60 Гц) (1200 ВА) | |
| Выходное напряжение | Переменное, Синус | 0-34 кВ пиковое, симметричное, 24 кВ действ. |
| Постоянное | ± 0-34 кВ | |
| Прямоугольник | 0-34 кВ | |
| Разрешение | 0,1 кВ на всем диапазоне | |
| Погрешность | +/- 1% от диапазона | |
| Выходной ток | 0-60 мA | |
| Разрешение | 1 мкA | |
| Погрешность | +/- 1% от диапазона | |
| Частота выходного сигнала | 0,01….0,1 Гц с шагом 0,01 Гц (предустановка 0,1 Гц), автоматический выбор частоты | |
| Диапазон сопротивления | 0,1 MΩ...5 ГΩ | |
| Максимальная выходная нагрузка (при максимальном напряжении) |
1,0 мкФ @ 0,1 Гц (Примерно 3000 м кабель)* 2,0 мкФ @ 0,05 Гц (Примерно 6000 м кабель)* 5,0 мкФ @ 0,02 Гц (Примерно 15500 м кабель)* 10,0 мкФ @ максимально возможная емкость при уменьшенной частоте * Рассчитано для типичного кабеля с емкостью 330 пФ/м |
|
| Измерительный блок |
Цифровой ЖК дисплей для прямой индикации: Напряжение и Ток (Действующие значения и/или пиковые) Емкость, Сопротивление, время, напряжение пробоя, графическое отображение выходного напряжения в реальном времени |
|
| Измерение тангенса дельта, погрешность | ± 1 x 10-4 | |
| Цикл тестирующий | Продолжительный. НЕТ ТЕПЛОВЫХ ОГРАНИЧЕНИЙ ПО ВРЕМЕНИ РАБОТЫ | |
| Безопасность | 50 Гц 12 кВ Индикатор наличия внешнего напряжения/ Блок разрядки цепи после тестирования | |
| Интерфейс | Bluetooth, USB – стандарт, ПО "HVA Control Center" | |
| Память | 50 ячеек памяти, энергонезависимая | |
| Высоковольтные кабели | Стандартные, длиной 4,5 м с зажимами-крокодилами на конце (другие могут быть поставлены по запросу) | |
| Вес | 36 кг | |
| Размер | 500x305x457 мм | |
| Температура | Хранения: -25 до +70 °C, рабочая: -20 до +55 С°C | |
| Модернизация (дополнительные опции) | Модуль PD для диагностики методом частичных разрядов | |
