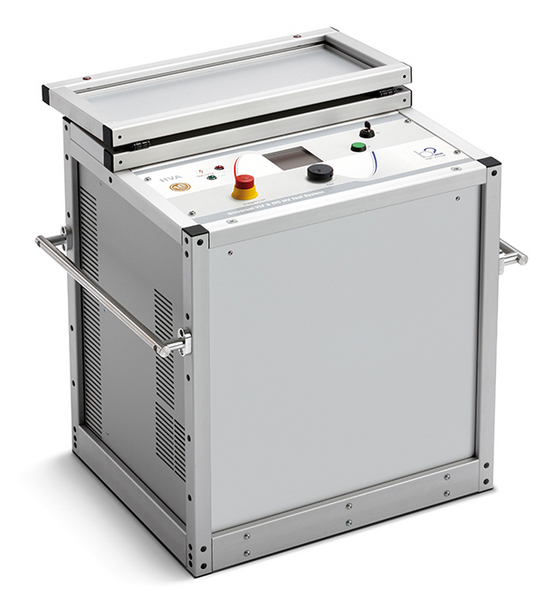

Установка высоковольтная b2 electronics HVA90

Госреестр 70067-17

HVA90 высоковольтная СНЧ установка предназначенная для испытания высоковольтных кабельных линий среднего напряжения с рабочим напряжением до 35кВ включительно. Прибор представляет изготовленную в одном корпусе, контролируемую микропроцессором, портативную установку для полевого использования, для высоковольтного тестирования высоким постоянным напряжением или напряжением сверх низкой частоты (VLF) диэлектрических свойств различных типов электрической изоляции.

Режимы работы:

• Высоковольтное испытание переменным напряжением СНЧ (синус или прямоугольник);
• Высоковольтное испытание постоянным напряжением DC (положительной или отрицательной полярности);
• Дожиг изоляции;
• Испытание жил/оболочки кабеля;
• Режим поиска места повреждения оболочки кабеля;
• Испытание вакуумных выключателей.

HVA90 применяется при диагностике и испытаниях следующего оборудования:

• Кабели всех возможных существующих видов изоляции: СПЭ, бумажно-масляная, этилен-пропилен, кабель ПВХ, кабели с комбинированной изоляцией
• Генераторы
• Емкости, конденсаторы
• Выключатели
• Трансформаторы
• Двигатели
• Изоляторы
• Муфты

Особенности:

• Предустановленные автоматические стандартные тестовые режимы работы для испытания различного типа кабелей
• Обнаружение пробоя и сверхбыстрое выключение
• Полностью синусоидальный выходной высоковольтный сигнал во всем диапазоне нагрузок
• Оптимизированный режим прожига
• Измерение напряжения пробоя
• Измерение емкости и сопротивления объекта испытания
• Среднеквадратичное измерение выходного напряжения и тока
• Встроенная автоматическая система выбора оптимальной тестовой частоты прибора (СНЧ), в зависимости от величины емкостной нагрузки
• Отображение текущего времени тестирования
• Автоматическая отчетность и их передача через USB или RS232
• Программное обеспечение для ПК (b2 ControlCenter) для анализа и хранения данных
• Защита от короткого замыкания
• Защита от внешнего напряжения 12 кВ
• Непрерывный режим работы 24/7, отсутствуют тепловые ограничения и прерывания испытания для охлаждения установки
• Не требуется регулярное техническое обслуживание
• Отображение состояния функций безопасности на экране в реальном времени
• DDD (Dual Discharge Device) - двойная система разрядки объекта испытания
