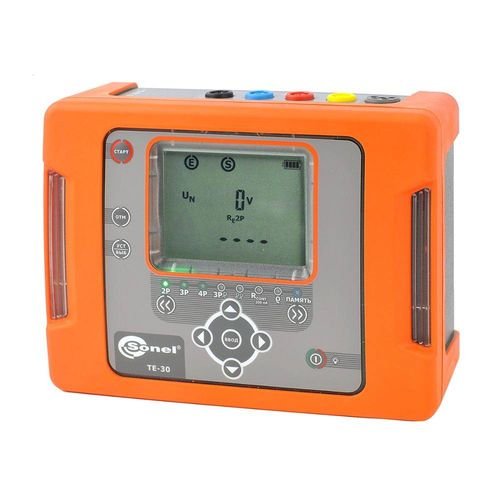

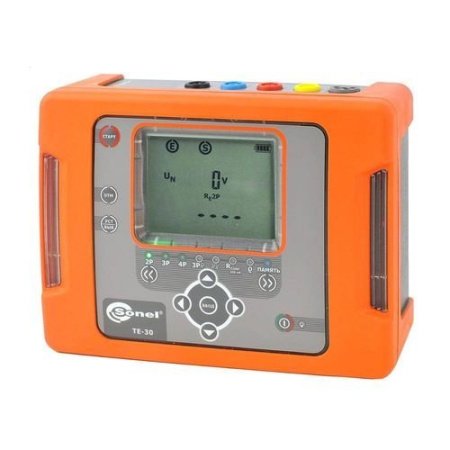

Измеритель параметров заземляющих устройств ТЕ-30 представляет собой высокоэффективное устройство, предназначенное для точного и надежного анализа заземляющих систем. Этот прибор способен выполнять измерения по двух-, трех- и четырехполюсной схемам, что обеспечивает гибкость в проведении тестов и позволяет адаптировать методику измерений в зависимости от конкретных условий и требований. Диапазон измерений сопротивления, который охватывает от 0 до 10 кОм, делает ТЕ-30 подходящим для работы с различными типами заземляющих систем, от простых до сложных многоэлементных конструкций.
Особенностью ТЕ-30 является возможность измерения сопротивления многоэлементных заземляющих устройств без необходимости разрыва цепи. Это существенно упрощает процесс диагностики и минимизирует потенциальные риски, связанные с прерыванием заземляющего контура. Прибор также оснащен функцией измерения удельного сопротивления грунта с использованием метода Веннера, что позволяет получать точные данные о проводимости грунта и его способности эффективно выполнять функцию заземления.
ТЕ-30 соответствует строгим стандартам безопасности, обладая двойной изоляцией, что подтверждается сертификацией согласно EN 61010-1 и IEC 61557. Это гарантирует защиту пользователей от электрических ударов и других возможных опасностей при работе с прибором. Для повышения точности измерений и обеспечения надежности результатов, устройство оснащено индикатором тока помех, который позволяет выявлять помехи в цепи с минимальной амплитудой в 0,5 мА.
Корпус прибора выполнен с уровнем защиты IP65, что обеспечивает надежную защиту от пыли и водяных брызг, позволяя использовать ТЕ-30 в различных рабочих условиях, включая неблагоприятные внешние факторы. Эти характеристики делают измеритель ТЕ-30 ценным инструментом для профессионалов, работающих в области испытаний и мониторинга заземляющих систем, обеспечивая точность, надежность и безопасность в процессе эксплуатации.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Измеритель сопротивления заземления |
|
Номер записи в ГосРеестре СИ
|
66500-17 |
|
Питание
|
Сменный Ni-MH аккумулятор |
|
Базовая погрешность
|
3% |
|
Диапазон измерения сопротивления
|
0,01 Ом … 19,9 кОм |
|
Гарантия, (мес)
|
36 |
- Измеритель TE-30
- Руководство по эксплуатации/Паспорт
- Зажим «Крокодил» изолированный черный K01
- Зарядное устройство для аккумуляторов Z7
- Зонд измерительный для забивки в грунт 30 см (2 шт.)
- Зонд острый с разъёмом «банан»
- Кабель последовательного интерфейса USB
- Кабель сетевой
- Провод измерительный с разъемами «банан» 1,2 м, 2,2 м, 25 м, 50 м (4 шт.)
- Футляр L10
| Диапазон | Разрешение | Погрешность основная |
| Измерение напряжении помех UN (RMS) | ||
| Частота fN 45…65 Гц Частота измерения – минимум два измерения в секунду | ||
| 0...100 В | 1 В | ± (10% и. в. + 1 е. м. р.) |
| Измерение сопротивления проводников и выравнивания потенциалов (2p) | ||
| Диапазон измерения согласно IEC 61557-4: 0,13 Ом...1999 Ом | ||
| 0,00...9,99 Ом | 0,01 Ом | ± (2% и. в. + 3 е. м. р.) |
| 10,0...99,9 Ом | 0,1 Ом | |
| 100...1999 Ом | 1 Ом | |
| Измерение сопротивления заземляющих устройств (3p, 4p) | ||
| Диапазон измерения согласно IEC 61557-5: 0,53 Ом...9999 кОм (для 50 В) | ||
| 0,00...19,99 Ом | 0,01 Ом | ± (3% и. в. + 3 е. м. р.) |
| 20,0...199,9 Ом | 0,1 Ом | |
| 200...1999 Ом | 1 Ом | ± 5% и.в. |
| 2000...9999 Ом | 1 Ом | ± 8% и.в. |
| Измерение сопротивления сложных заземляющих устройств с использованием клещей (3p+клещи) | ||
| 0,00...19,99 Ом | 0,01 Ом | ± (3% и. в. + 3 е. м. р.) |
| 20,0...199,9 Ом | 0,1 Ом | |
| 200...1999 Ом | 1 Ом | ± 5% и.в. |
| 2000...9999 Ом | 1 Ом | ± 8% и.в. |
| Измерение сопротивления заземляющих устройств методом двух клещей | ||
| 0,00...19,99 Ом | 0,01 Ом | ± (10% и. в. + 8 е. м. р.) |
| 20,0...149,9 Ом | 0,1 Ом | ± (20% и. в. + 3 е. м. р.) |
| Измерение удельного сопротивления грунта | ||
| Измерение согласно методу Веннера, =" 2 LRE | ||
| 0,0...199,9 м | 0,1 Ом м | Зависит от основной погрешности RE при измерении методом 4p но не менее ±1 е.м.р. |
| 200...1999 Ом м | 1 Ом м | |
| 2,00...19,99 кОм м | 0,01 кОм м | |
| 20,0...99,9 кОм м | 0,1 кОм м | |
| 100...999 кОм м | 1 кОм м | |
| Расстояние между измерительными зондами (L): 1...50м | ||
| Измерение сопротивления измерительных зондов | ||
| 0...999 Ом | 1 Ом | ±5%(RE+RH+RS)+8 е.м.р. |
| 1,00...9,99 кОм | 1 кОм | |
| 10,0...19,9 кОм | 0,1 кОм | |
| Дополнительные технические характеристики | ||
| Класс изоляции | двойная, согласно EN 61010-1 и IEC 61557 | |
| Категория безопасности | III 300В согласно EN 61010-1 | |
| Степень защиты корпуса PN-EN 60529 | IP65 | |
| Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения | 24 В | |
| Максимальное значение тока шума, при котором измерение может быть произведено (с использованием клещей) | 3A RMS | |
| Частота измерительного тока | 125 Гц для сети 50Гц, 150Гц для сети 60Гц | |
| Измерительное напряжение и ток для 2p | U<24В RMS, I 200мA для R 60 Ом | |
| Измерительное напряжение для 3p, 4p | 25 или 50 В | |
| Измерительный ток 3p, 4p | >200 мA | |
| Максимальное сопротивление измерительных зондов | 20 кОм | |
| Индикация тока помех (клещи) | 0,5 мA | |
| Питание измерителя | пакет аккумуляторов типа SONEL NiMH 9,6 В 2 А ч, внешний аккумулятор 12 В, сеть 220-230 В 50 Гц | |
| Количество измерений сопротивления R 2p | >1100 (1 Ом, 2 измерения/мин.) | |
| Количество измерений RE | >800 (RE="10 Ом, RH=RS=100 Ом, 2 измерения/мин.) | |
| Длительность измерения сопротивления для метода 2p | <4 секунд | |
| Длительность измерения для остальных методов | <8 секунд | |
| Габаритные размеры | 200 x 150 x 74 мм | |
| Масса измерителя | приблизительно 1",2 кг | |
| Рабочая температура | -20..+50°C | |
| Температура зарядки аккумуляторов | +10..+40°C | |
