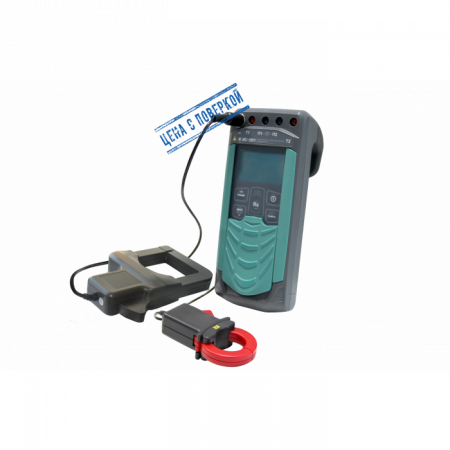

Измеритель сопротивления заземления ИС-20/1, оснащенный клещами КТИ-20/1 и КТИ-20/2 с поверкой, представляет собой передовое решение для диагностики систем заземления, обеспечивая точность и надежность в различных условиях эксплуатации. Этот прибор обладает широким диапазоном измерений сопротивления, варьирующимся от 1 до 9,99 кОм, что позволяет выполнять замеры в самых разнообразных электрических системах, от простых до сложных и высокоактивных.
Одной из ключевых особенностей ИС-20/1 является его способность эффективно работать при наличии помех. Максимальная амплитуда помехового напряжения для сопротивлений до 9,99 кОм не вызывает значительного искажения измерений, что обеспечивает высокую достоверность результатов. Устройство функционирует при измерительном напряжении и токе не более 42 В и 250 мА соответственно, с частотой сигнала в 128 Гц. Такая спецификация гарантирует точность и стабильность измерений, минимизируя влияние внешних факторов и помех.
Клещи, используемые в комплекте с ИС-20/1, имеют диаметры обхвата 50 мм и 80 мм, что обеспечивает удобное и надежное захватывание проводников, даже если они имеют большие размеры. Это особенно важно при работе с крупными проводами и кабелями, где необходимы точные и стабильные измерения.
Прибор также поддерживает измерение сопротивления металлосвязи с током свыше 200 мА и разрешением до 1 мОм, что позволяет детально анализировать проводимость соединений и предотвращать потенциальные проблемы в электрических системах. Вдобавок, ИС-20/1 позволяет измерять переменный ток частотой 50 Гц в диапазоне от 1 мА до 2,5 А, что расширяет его функциональные возможности и делает его универсальным инструментом для различных задач.
С учетом уровня защиты IP54, измеритель устойчив к воздействию пыли и влаги, что делает его идеальным для использования в различных условиях окружающей среды, включая те, где присутствует высокая влажность или пыль. Таким образом, ИС-20/1 с клещами КТИ-20/1 и КТИ-20/2 с поверкой представляет собой надежное и эффективное решение для профессионалов, стремящихся к высокой точности и надежности при проведении измерений сопротивления и других электрических параметров.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Измеритель сопротивления заземления |
|
Питание
|
Сменный 6 В Ni-MH аккумулятор; Батарея 1,5 В тип АА - 5 шт. |
|
Базовая погрешность
|
3% |
|
Диапазон измерения сопротивления
|
1 мОм … 9,99 кОм |
|
Гарантия, (мес)
|
24 |
- Измеритель сопротивления заземления ИС-20/1 с клещами КТИ-20/1 и КТИ-20/2
- Руководство по эксплуатации
- Блок питания 12 В 0,5 А
- Струбцина 2шт
- Ручка
- Зажим изолированный типа "крокодил", d30 2шт
- Сумка для ИС-20
- Кабель измерительный 1,5 м 2шт
- Кабель 40 м на катушке 2шт
- Отсек батарейный 5*АА, исп.1
| Измерение сопротивления заземления | |||
| Диапазоны измерения сопротивления | Допускаемое значение сопротивления в цепях подключения, не более | Пределы допускаемой основной погрешности измерений сопротивления для четырехпроводного метода измерений | |
|
токовых Т1 - Т2 |
потенциальных П1 - П2 |
||
| от 1 до 999 мОм | 30 Ом | 40 кОм | ± (0,03×R + 3 е.м.р.) |
| от 0,01 до 9,99 Ом | 1 кОм | ||
| от 0,1 до 99,9 Ом | 10 кОм | ||
| от 1 до 999 Ом | 40 кОм | ||
| от 1 до 9,99 кОм | |||
| Максимальная амплитуда напряжения помехи для сопротивлений | до 999 мОм | не более 12 В | |
| от 1,00 Ом до 9,99 кОм | не более 24 В | ||
| Измерительное напряжение и ток | не более 42 В и 250 мА, частота 128 Гц | ||
| Измерение сопротивления заземления с одними клещами | |||
| Диапазоны измерения сопротивления | Допускаемое значение сопротивления в цепях подключения, не более | Пределы допускаемой основной абсолютной погрешности измерений сопротивления с одними клещами для четырехпроводного метода измерений | |
|
токовых Т1 - Т2 |
потенциальных П1 - П2 |
||
| от 1 до 999 мОм | 30 Ом | 40 кОм | ±( 0,05 x R + R2 ∕ (300 x Rобщ)+3 е.м.р.) |
| от 0,01 до 9,99 Ом | 1 кОм | ||
| от 0,1 до 99,9 Ом | |||
| от 1 до 999 Ом | |||
| от 0,01 до 9,99 кОм | |||
|
Диаметр обхвата измерительных клещей: КТИ-20/1 и КТИ-20/2 КТИ-20/2 |
50 мм 80 мм |
||
| Измерение сопротивления заземления двумя клещами | |||
| Диапазоны измерения сопротивления | Пределы допускаемой основной абсолютной погрешности измерений сопротивления | ||
| от 0,03 до 9,99 Ом | ± (0,1 x R + 3 е.м.р.) | ||
| от 10,0 до 99,9 Ом | ± (0,15×R + 3 е.м.р.) | ||
| Измерение амплитудного значения напряжения переменного тока 50 Гц | |||
| Диапазон измерения | от 1 до 300 В | ||
| Пределы допускаемой основной абсолютной погрешности измерений | ± (0,05 x U + 3 е.м.р.) | ||
| Измерение силы переменного тока частотой 50 Гц с применением измерительных клещей | |||
| Диапазон измерения |
от 1 до 250мА от 0,25 до 2,50 А |
||
| Пределы допускаемой основной абсолютной погрешности измерений | ± (0,05 x I + 3 е.м.р.) | ||
| Дополнительно | |||
| Питание | Ni-MH аккумулятор 6 В, 2000 мА/ч или 5 элементов питания типоразмера АА | ||
| Диапазон рабочих температур | от -15 ºС до +50 ºС | ||
| Степень защиты корпуса | IP54 | ||
| Категория перенапряжения | CAT IV 300 В | ||
| Параметры | |||
| Размер в упаковке | 250 x 110 x 310 мм | ||
| Размер самого прибора | 88 x 105 x 245 мм | ||
| Масса прибора в упаковке | 3240 гр. | ||
| Масса самого прибора | 800 гр. | ||
