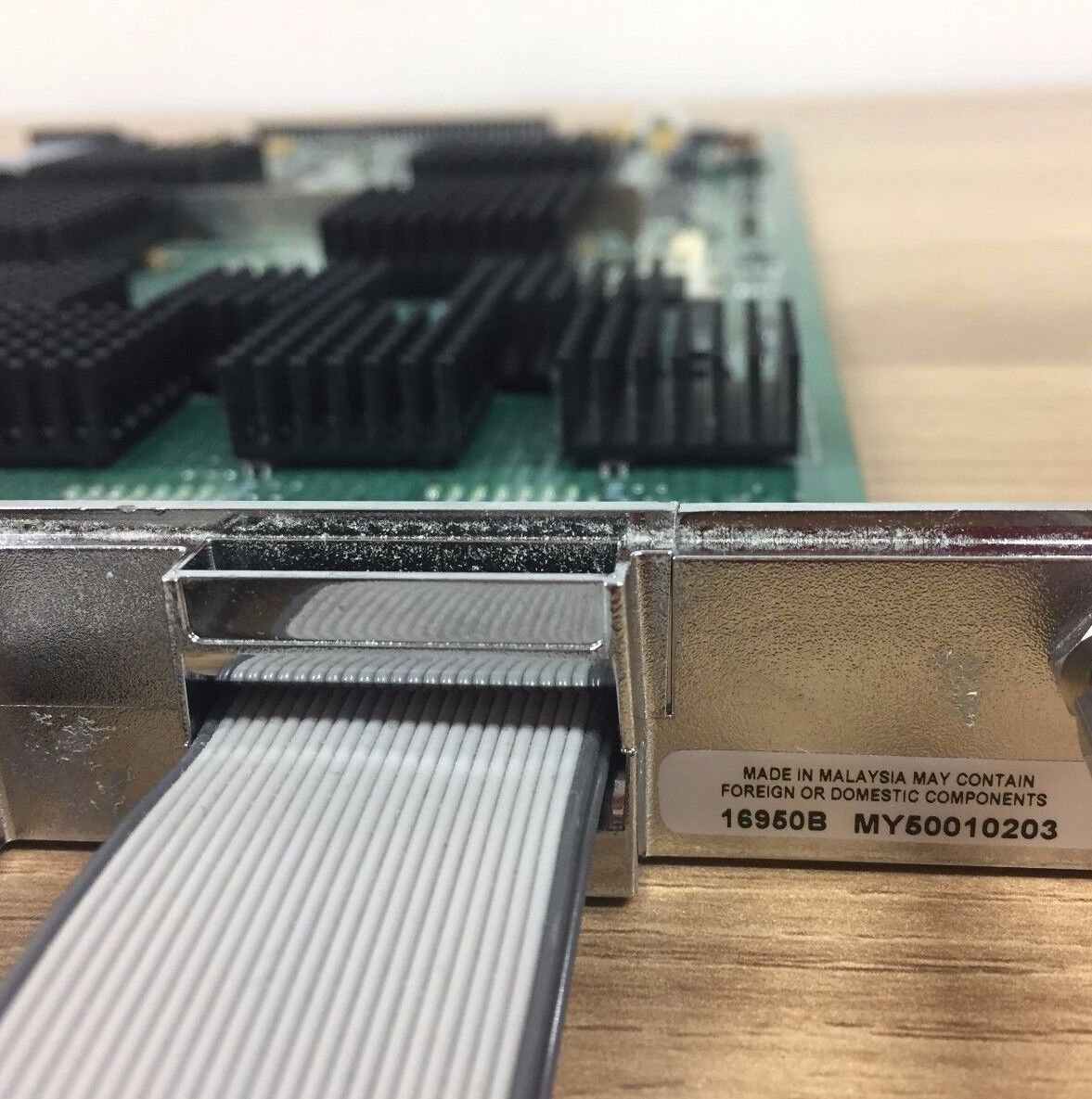

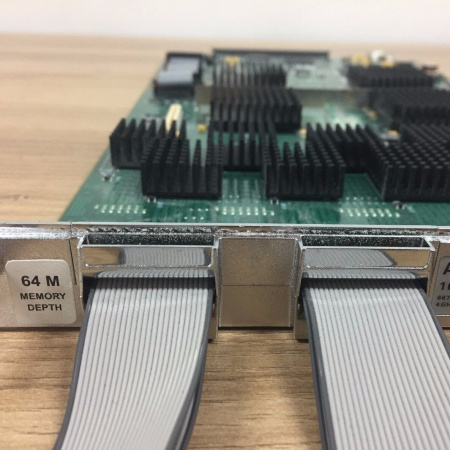

Логический анализатор Keysight 16950B представляет собой высокопроизводительное измерительное устройство, предназначенное для детального анализа цифровых сигналов и диагностики сложных электронных систем. Благодаря включению в Госреестр средств измерений под номером 61520-15, он соответствует строгим требованиям к точности и надежности, что делает его незаменимым инструментом в профессиональной среде разработки и тестирования цифровых устройств.

Одна из ключевых возможностей Keysight 16950B – функция Timing Zoom, обеспечивающая частоту сбора данных 4 ГГц, что соответствует временному разрешению в 250 пикосекунд. Это позволяет фиксировать мельчайшие колебания сигнала с высокой точностью, что особенно важно при анализе быстродействующих цифровых схем. Глубина памяти составляет 64 тысячи выборок, что дает возможность регистрировать продолжительные последовательности событий без потери данных, повышая эффективность отладки сложных систем.

Частота тактового сигнала в 667 МГц и поддержка скорости передачи данных до 1066 Мбит/с (с двойной выборкой) обеспечивают высокую производительность при работе с современными высокоскоростными цифровыми интерфейсами. Наличие 68 каналов в одном модуле делает устройство универсальным инструментом для многоканального анализа, позволяя отслеживать взаимодействие множества сигналов в реальном времени. Это особенно важно при тестировании сложных многопоточных процессоров, микросхем памяти и высокоскоростных интерфейсов связи.

В режиме АВД (анализ во временной области) по перепадам устройство достигает частоты сбора данных 600 МГц, что дает возможность эффективно регистрировать фронты сигналов и анализировать динамику их изменений. Это критически важно при работе с высокоскоростными логическими схемами, где малейшие отклонения во временных характеристиках могут привести к сбоям в работе системы.

Таким образом, логический анализатор Keysight 16950B сочетает в себе передовые технические характеристики, гибкость применения и высокую точность измерений, что делает его оптимальным выбором для профессиональных инженеров и разработчиков цифровых систем.
