Артикул:
m-106734
Характеристики
Внесен в ГосРеестр
—
Да
Тип
—
Цифровой
Тип прибора
—
Настольный
Количество каналов
—
4
Полоса пропускания
—
70 МГц
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

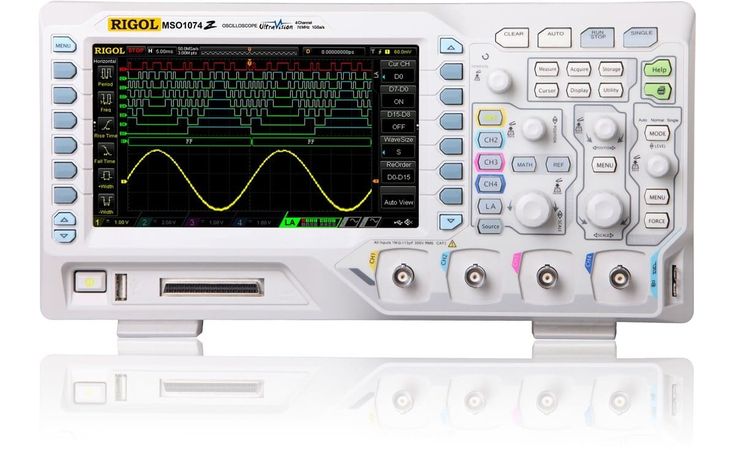

RIGOL MSO1074Z бюджетный цифровой осциллограф реального времени смешанных сигналов, обладающий встроенным логическим анализатором на 16 каналов, большим 7-ми дюймовым (17,78 мм по диагонали) экраном.
Модель осциллографа смешанных сигналов RIGOL MSO1074Z с полосой пропускания в 70МГц, имеет 4 аналоговых входных канала c частотой дискретизации от 250 Мвыб/сек (при задействовании 3 или 4-х каналов одновременно), 500 Мвыб/сек (при задействовании 2-х каналов одновременно) или 1 Гвыб/сек (при задействовании 1-го канала).
Дополнительно модель имеет 16 цифровых входных каналов для для отладки цифровых схем с частотой дискретизации 500 Мвыб/сек (при задействовании 16-ти каналов одновременно) или 1 Гвыб/сек (при задействовании до 8-ми каналов одновременно).
Максимальная скорость запоминания до 30 000 осциллограмм в секунду (имеется опциональная возможность увеличения размера записи и воспроизведения сигнала до 60 000 кадров в секунду) и встроенным 2-х канальным генератором сигналов с максимальной частотой до 25 MГц.
Современный цветной LCD экран высокого разрешения в 7 дюймов по диагонали (против 5.5 дюйма у моделей более ранних серий выпуска - RIGOL DS1000B, RIGOL DS1000C, RIGOL DS1000D, RIGOL DS1000E) существенно улучшает пользовательские характеристики прибора и позволяет применять его при разработке и ремонте самой современной электронной аппаратуры, включая средства связи 4 го поколения.
Достоинства осциллографов марки RIGOL, такие как, компактный дизайн, малые габариты, большое количество встроенных функций измерения параметров сигналов, присутствуют и в модели осциллографа смешанных сигналов RIGOL MSO1074Z.
Использование в бюджетных осциллографах ой инновационной разработки UltraVision, ранее применявшейся в более дорогих и продвинутых моделях серии RIGOL DS4000 и RIGOL DS6000, существенно повышают привлекательность осциллографов серии RIGOL MSO1000Z-S. ( UltraVision - уникальная технология экранного представления и обработки входного сигнала, позволяет получить на отображаемой картинке сигнал с 256 градациями яркости и систему фильтрации шумов в реальном времени).
Возможности:
- инновационная технология "UltraVision" (удобная навигация в записанном сигнале);
- большая глубина записи до 12 миллионов точек (опционально до 24М точек);
- высокая производительность при обработке сигналов;
- расширенная синхронизация;
- возможность декодирования и анализа последовательных шин данных (опция);
- высокая чувствительность цифрового осциллографа - 1 мВ / дел;
- низкий уровень шума;
- автоматическое определение пробников;
- возможность автоматической настройки осциллографа на сигнал;
- 24 вида автоматических измерения + функция статистических измерений;
- возможность записи осциллограмм в режиме реального времени;
- воспроизведение записанных осциллограмм;
- открытие осциллограмм и анализ записанных сигналов;
- высокоточная задержка сигнала;
- встроенный анализатор спектра на основе БПФ;
- тестирование по принципу "Годен/Не годен";
- большой набор математических операций, проводимых с сигналами;
- поддержка устройств USB и возможность прямой печати изображений;
- стандартные разъемы и интерфейсы: USB HOST, USB DEVICE, LAN, Aux, вспомогательные выводы (trigger output, pass/fail);
- соответствие стандарту LXI-C;
- возможность создания измерительной системы поддержка удаленной работы с прибором возможность измерения параметров нажатием одной кнопки.
|
Внесен в ГосРеестр
|
Да |
|
Тип
|
Цифровой |
|
Тип прибора
|
Настольный |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
70 МГц |
|
Частота дискретизации
|
1 Гвыб/c |
|
Диагональ дисплея, дюйм
|
7" |
|
Интерфейсы
|
USB, LAN |
|
Питание
|
100-240 В |
|
Тип дисплея
|
ЖК |
|
Разрешение дисплея
|
800 x 480 |
|
Гарантия, (мес)
|
36 |
Отзывы
Оставить отзыв
Загрузка отзывов...
- Осциллограф RIGOL MSO1074Z PLUS
- Осциллографические щупы 4шт
- Пробник логического анализатора RPL1116
- Сетевой кабель
- USB кабель для подключения к ПК
- Краткое руководство по эксплуатации
| Полоса пропускания | 70 MГц | |
| Режим дискретизации | Реальное время | |
| Количество каналов | 4 аналоговых + 16 цифровых (опция) | |
| Минимальная детектируемая длительность импульса | Цифровые каналы (опция): 10 нс | |
| Регистрация | Режим |
Обычный Пиковый детектор 4 нс (аналоговые каналы), 4 нс (цифровые каналы - опция) Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024 выборок) Высокое разрешение 12 бит |
| Макс. дискретизация (реальное время) |
Аналоговые каналы: 1 Гвыб/сек (500 Мвыб/сек - 2 канала, 250 Мвыб/сек - 4 канала) Цифровые каналы (опция): 1 Гвыб/сек (8 каналов), 500 Мвыб/сек (16 каналов) |
|
| Вход | Связь по входу | открытый, закрытый, земля |
| Входной импеданс |
Аналоговые каналы: 1 MΩ±1% || 15 пФ ±3 пФ Цифровые каналы (опция): 100 кΩ±1% || 8 пФ ±3 пФ |
|
| Учет ослабления пробников | 0,01х-1000х с шагом 1-2-5 | |
| Максимальное входное напряжение |
Аналоговые каналы: 300 Вскз CAT I, 100 Вскз CAT II Переходное перенапряжение 1000 Вп-п Цифровые каналы (опция): 40 Вскз CAT I Переходное перенапряжение 800 Вп-п |
|
| Ограничение полосы пропускания | 20 МГц, полный диапазон | |
|
Параметры горизонтальной системы |
Скорость захвата осциллограмм | 30000 осц./сек |
| Интерполяция | (sin x)/x | |
| Глубина записи |
Аналоговые каналы: Один канал: Авто, 12 К, 120 К, 1.2 М, 12 М и 24 М Два канала: Авто, 6 К, 60 К, 600 К, 6 М и 12 М Четыре канала: Авто, 3 К, 30 К, 300 К, 3 М и 6 М Цифровые каналы (опция): 24 М (8 каналов) / 12 М (16 каналов) |
|
| Коэффициент развертки | 5 нс/дел ~ 50 с/дел, с шагом 1~2~5 | |
| Погрешность временной базы | ≤±25 ppm | |
| Максимальная задержка |
Пред-запуск: ≥ 1/2 (Глубина записи / Частота дискретизации) Пост-запуск: 1 с....500 с |
|
| Режимы | Y-T, X-Y, самописец, задержка | |
| Параметры вертикальной системы | Вертикальное разрешение |
Аналоговые каналы: 8 бит Цифровые каналы (опция): 1 бит |
| Аналоговые каналы | ||
| Вертикальное отклонение | 1 мВ/дел ~ 10 В/дел | |
| Диапазон смещения |
±2 В (1 мВ/дел ~ 499 мВ/дел), ±100 В (500 мВ/дел ~ 10 В/дел ) |
|
| Полоса пропускания для аналогового периодического сигнала | DC ~ 70 МГц | |
| Полоса пропускания для однократного сигнала | DC ~ 70 МГц | |
| Ограничение полосы пропускания | 20 МГц | |
| Низкочастотный предел | ≤5 Гц ( на входе BNC) | |
| Время нарастания | ≤5 нс (типичное) | |
| Погрешность коэф. усиления |
<10 мВ: ±4% от полной шкалы ≥10 мВ: ±3% от полной шкалы |
|
| Погрешность смещения | ±0,1 дел ±2 мВ ±1% смещения | |
| Изоляция между каналами | ≥40 дБ | |
| Цифровые каналы (опция MSO Upgrade) | ||
| Пороги | 1 группа из 8 каналов, настраиваемые | |
| Уровень порогов |
TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) 0 В Настраиваемые пользователем |
|
| Диапазон значений порогов | ±15 В с шагом 10 мВ | |
| Погрешность установки порога | ±(100 мВ + 3% от установленного значения) | |
| Макс. динамический диапазон | ±10 В + значение порога | |
| Мин. размах напряжения | 500 мВп-п | |
| Вертикальное разрешение | 1 бит | |
| Измерения | Курсорные | ручные (ΔV, ΔT, 1/ΔT), слежение, авто |
| Автоматические | Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑, Delay A→B↓, Phase A→B↑, Phase A→B↓ | |
| Отображение | 5 измерений одновременно | |
| Статистика | Среднее, максимальное, минимальное, девиация, количество измерений | |
| Частотомер | встроенный, 6 разрядов | |
| Математические операции | A+B, A-B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs, фильтр | |
| FFT окна | прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник | |
| Отображение в режиме БПФ | полное окно, половина окна | |
| Масштаб для FFT окна | dB/dBm, Vrms | |
| Фильтр | ФНЧ, ФВЧ, полосовой, режекторный | |
| Количество шин для декодирования | 2 | |
| Декодирование | Parallel, RS-232/UART , I²C, SPI | |
| Система запуска | ||
| Диапазон уровня запуска | Внутренний | |
| Режим запуска | Авто, обычный, одиночный | |
| Фильтрация | Срез ФВЧ (75 кГц), ФНЧ (75 кГц) | |
| Блокировка уровня запуска | 16 нс ~ 10 с | |
| Чувствительность триггера | 1 дел (< 5 мВ); 0,3 дел (>5 мВ) | |
| Запуск по фронту | нарастающий, спадающий, нарастающий & спадающий | |
| Запуск по длительности импульса | условие запуска |
положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = |
| диапазон установок | 8 нс ~ 10 с | |
| Запуск по ранту | условие запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> |
| диапазон установок | 8 нс ~ 10 с | |
| Запуск по окну | Фронт | нарастающий, спадающий, нарастающий & спадающий |
| Позиция запуска | Вход, выход, время | |
| Ширина окна (время) | 8 нс ~ 10 с | |
| Запуск по N фронту | Тип фронта | нарастающий, спадающий |
| Время | 16 нс ~ 10 с | |
| Номер фронта | 1 ~ 65535 | |
| Скорость нарастания | Скорость сигнала | положительная или отрицательная полярность: >, <, <> |
| Условие запуска | 8 нс ~ 10 с | |
| Запуск по видеосигналу | Cистема | NTSC, PAL и SECAM |
| Cтандарт | 480P, 576P HDTV | |
| Запуск по шаблону | Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| Запуск по задержке | Фронт | нарастающий, спадающий |
| Условие задержки | >, <, <>, >< | |
| Длительность задержки | 8 нс ~ 10 с | |
| Запуск по истечении времени | Фронт | нарастающий, спадающий, нарастающий & спадающий |
| Установка времени | 16 нс ~ 10 с | |
| Запуск по длительности события | Установка | H, L, X |
| Условие запуска | >, <, <> | |
| Длительность | 8 нс ~ 10 с | |
| Запуск Установка / Удержание (Setup / Hold) | Фронт | нарастающий, спадающий |
| Установка | H, L | |
| Время установки | 8 нс ~ 1 с | |
| Время удержания | 8 нс ~ 1 с | |
| RS-232/UART запуск | Полярность | положительная, инвентированая |
| Условие запуска | Start, Error, Check Error, Data | |
| Скорость |
2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, 230400bps, 460800bps, 921600bps, 1 Мbps, пользовательская |
|
| Разрядность | 5 бит, 6 бит, 7 бит, 8 бит | |
| I²C запуск | Условие запуска | Start, Restart, Stop, Missing Ack, Address, Data, A&D |
| Разрядность адреса | 7 бит, 8 бит, 10 бит | |
| Диапазон | от 0 до 127, от 0 до 255, от 0 до 1023 | |
| Длина | 1 ~ 5 байт | |
| SPI запуск | Условие | TimeOut, CS |
| Значение удержания | 16 нс ~ 10 нс | |
| Разрядность | 4 бит ~ 32 бит | |
| Установка | H, L, X | |
| Основные технические характеристики | |
| Дисплей | |
| Тип дисплея | диагональ 7” , ЖК, TFT матрица |
| Разрешение дисплея | 800 (по горизонтали) × 480 (по вертикали) точек |
| Количество цветов | 16 000 000 цветов (24 бит) |
| Послесвечение | мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, бесконечно |
| Тип отображения | векторный, точками |
| Выход для компенсации пробника | |
| Выходное напряжение (типичное) | амплитуда 3 Вп-п |
| Частота (типичное) | Меандр 1 кГц |
| Интерфейс | |
| Стандартный | USB Host, USB-device, LAN, выход AUX (TrigOut / PassFail) |
| Питание | |
| Напряжение | 100 ~ 240 Вэфф. AC, 45 ~ 440 Гц |
| Потребляемая мощность | <50 Вт |
| Предохранитель | 2 A, T тип, 250 В |
| Массо-габаритные параметры | |
| Габаритные размеры | 313,1 мм × 160,8 мм × 122,4 мм (Ш*В*Г) |
| Вес | Около 3,2 кг ±0,2 кг (3,8 кг ±0,5 кг с упаковкой) |
