Артикул:
m-117390
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Портативный
Количество каналов
—
4
Полоса пропускания
—
200 МГц
Частота дискретизации
—
1 Гвыб/с
Все характеристики
61 390 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

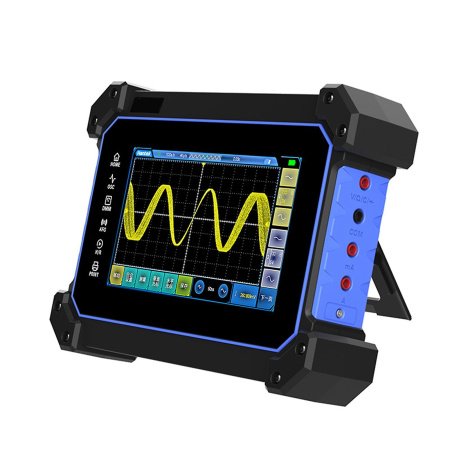

TO1204D – небольшой осциллограф для мобильного использования. Он имеет четыре аналоговых канала и максимальную частоту дискретизации 1 Гвыб/c. Все показания отображаются на 7-ми дюймовом дисплее с разрешением 800 на 480 точек.
Объединяет в себе несколько функций: осциллограф, высокоточный мультиметр, регистратор данных, частотомер. Также оснащён генератором сигналов произвольной формы с диапазоном до 25 МГц, что делает его универсальным инструментом.
Hantek TO1204D просто подключается к компьютеру через интерфейс USB, и управляется с помощью специального ПО (программного обеспечения). Оно открывает доступ записывать и анализировать данные, а также экспортировать их в различных форматах. Устройство также имеет функцию автоматической калибровки, что приводит к точным и надежным измерениям.
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Портативный |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
200 МГц |
|
Частота дискретизации
|
1 Гвыб/с |
|
Диагональ дисплея, дюйм
|
7" |
|
Дисплей (отображение данных)
|
LCD |
|
Интерфейс
|
USB, USB Type-C |
|
Питание
|
Встроенный Li-Ion аккумулятор |
|
Разрешение дисплея
|
800 x 480 |
|
Гарантия, (мес)
|
12 |

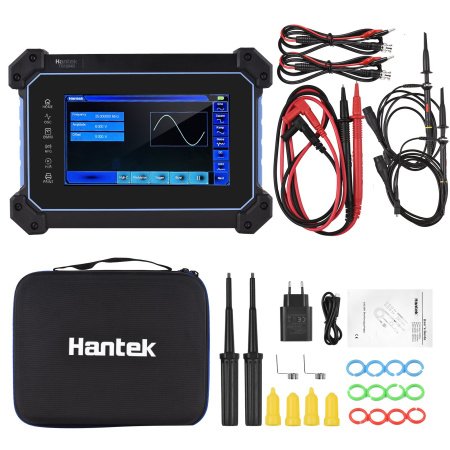

- Портативный осциллограф Hantek TO1204D
- Щупы для осциллографа 2шт
- Щупы HT324 2шт
- Блок питания USB
- Type-C кабель
- Сумка
| Полоса пропускания | 200 МГц |
| Количество каналов | 4 |
| Максимальная частота дискретизации в реальном времени | 1000 МВыб / с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 18 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х |
| Максимальное входное напряжение | ± 300 Vrms (10X) |
| Горизонтальная система | |
| Интерполяция формы волны | sin (х) / х |
| Глубина памяти | 8 Мб |
| Коэффициент развёртки | 2 нс / дел - 100 с / дел, 1, 2, 5 шаг |
| Точность измерения временного интервала |
одиночный: ± (1 интервал выборки + 100ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100ppm x чтение + 0,4 нс) интервал выборки = секунды / сетка ÷ 200 |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 2 мВ / дел - 10 В / дел на входе BNC |
| Режимы захвата | реального времени, детектор пика, усреднение |
| Диапазон вертикального смещения |
± 1 В (2 мВ/дел ~ 100 мВ/дел) ± 10 В макс. (200 мВ/дел ~ 1 В/дел) ± 50 В макс. (2 В/дел ~ 10 В/дел) |
| Динамический диапазон | ± 5 дел (8 бит) |
| Ограниченная полоса пропускания | 20 МГц |
| Изоляция между каналами | 40 дБ, постоянный ток до максимальной номинальной полосы пропускания каждой модели |
| Система сбора сигналов | |
| Режимы выборки | прямая выборка, пиковая выборка, средняя выборка, огибающая выборка, максимальная длительность при максимальной частоте дискретизации |
| Режимы сбора | нормальный и пиковый: одновременный сбор всех каналов |
| усредненный: все каналы выполняют n измерений одновременно, и N может принимать значения 2, 4, 8, 16, 32, 64, 128, 256. | |
| Система синхронизации | |
| Режимы триггера | автоматический, нормальный, одиночный |
| Время задержки | 8 нс - 10 с |
| Диапазон уровня запуска триггера | CH1~CH4: ± 4 деления от центра экрана |
| Чувствительность триггера |
± 0,87 дел (2 мВ / дел) ± 0,78 дел (5 мВ / дел) ± 0,69 дел (10 мВ / дел) ± 0,52 дел (20 мВ / дел) ± 0,47 дел (50 мВ / дел) ± 0,26 дел (100 мВ / дел) ± 0,26 дел (200 мВ / дел) ± 0,47 дел (500 мВ / дел) ± 0,26 дел (1 В / дел) ± 0,26 дел (2 В / дел) ± 0,26 дел (5 В / дел) ± 0,26 дел (10 В / дел) |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | CH1~CH4 |
| Запуск по длительности импульса | |
| Режим запуска | положительная полярность импульса >, <, !=, = |
| отрицательная полярность импульса >, <, !=, = | |
| Источник запуска | CH1~CH4 |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL, HDTV720p, HDTV1080p, HDTV1080i |
| Источник запуска | CH1~CH4 |
| Синхронизация | по строке сканирования, номеру строки, нечетному полю, четному полю, всем полям |
| Запуск по наклону | |
| Режим запуска | положительный наклон >, <, !=, = |
| отрицательный наклон >, <, !=, = | |
| Источник запуска | CH1~CH4 |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Запуск по истечению времени | |
| Источник запуска | CH1~CH4 |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Система измерения | |
| Курсорные измерения |
разность напряжений между курсорами ΔY разница во времени между курсорами ΔX обратная величина ΔX в герцах (1/ΔX) |
| Автоматическое измерение | частота, бимодальное значение, среднее значение, максимальное значение, минимальное значение, период, верхнее значение, среднее значение, нижнее значение, амплитуда, среднеквадратичное значение, выброс нарастающего фронта, предварительная зарядка нарастающего фронта, среднеквадратичное значение цикла, среднее значение цикла, время нарастания, время спада, ширина положительного импульса, ширина отрицательного импульса, положительный рабочий цикл, отрицательный рабочий цикл, FRR, FFF, выброс заднего фронта, предварительная зарядка заднего фронта, ширина импульса, FRF, FFR, LRR, LRF, LFR, LFF, максимальное значение времени, минимальное значение времени, положительная разность фаз, отрицательная разность фаз, дисперсия, количество положительных импульсов, количество отрицательных импульсов, количество передних фронтов, количество падающих фронтов, количество триггеров |
| Математические операции | |
| Источник запуска | CH1~CH4 |
| Операторы | ＋、－、×、/、БПФ |
| БПФ | точка: 1024 |
| окно: прямоугольник, Хэннинг, Хемминг, Блэкман, Бартлетт, плоская вершина | |
| отображение: показать один или показать все | |
| вертикальное разрешение: дБ, VRms | |
| Режим генератора сигналов произвольной формы | |
| Полоса пропускания |
синусоидальный сигнал: 0,1 Гц - 25 МГц прямоугольный сигнал: 0,1 Гц - 10 МГц пилообразный сигнал: 0,1 Гц - 1 МГц сигнал произвольной формы: 0,1 Гц - 10 МГц |
| Пропускная способность шума | > 25 МГц |
| Частота дискретизации | 200 МВыб/с |
| Диапазон выходной амплитуды | ± 1,5 В (50 Ом) ± 3 В (высокий импеданс) |
| Разрешение по частоте | 0,10% |
| Канал | 1 |
| Вертикальное разрешение | 12 бит |
| Выходной импеданс | 50 Ом |
| Режим мультиметра | |
| Максимальное разрешение | 4000 отсчетов |
| Максимальное напряжение на входе | AC: 600 В, DC: 600 В |
| Режимы измерения | напряжение, ток, сопротивление, емкость, тестирование диодов, проверка цепи |
| Максимальный ток на входе | AC: 10 A, DC: 10 A |
| Входной импеданс | 10 МОм |
| Напряжение постоянного тока |
400,00 мВ ± (1% +2), разрешение 100 мкВ 4,000 В ± (1% +2), разрешение 1 мВ 40,00 В ± (1% +2), разрешение 10 мВ 400,0 В ± (1% +2), разрешение 100 мВ 600,0 В ± (1% + 2), разрешение 1 В защита от перегрузки: 400 мВ: 250 В |
| Напряжение переменного тока |
4,000 В ± (1,2% + 5), разрешение 1 мВ 40,00 В ± (1,2% + 5), разрешение 10 мВ 400,0 В ± (1,2% + 5), разрешение 100 мВ 600,0 В ± (1,5% + 5), разрешение 1 В частота: 40 Гц ~ 400 Гц частота 400 В и 600 В: 40 Гц ~ 100 Гц |
| Постоянный ток |
40,00 мА ± (1% + 2), разрешение 10 мкА 200,0 мА ± (1,5% + 2), разрешение 100 мкА 4,000 А ± (1,8% + 2), разрешение 1 мА 10,00 А ± (3% + 2), разрешение 10 мА защита от перегрузки: предохранитель: диапазон 200 мА / 250 В, 4 А и 10 А без предохранителя |
| Переменный ток |
40,00 мА ± (1,3% + 2), разрешение 10 мкА 400,0 мА ± (1,8% + 2), разрешение 100 мкА 4,000 А ± (2% + 3), разрешение 1 мА 10,00 А ± (3% + 5), разрешение 10 мА частота: 40 Гц ~ 400 Гц; предохранитель: диапазон 200 мА / 250 В, 4 А и 10 А без предохранителя |
| Сопротивление |
400,0 Ом ± (1% + 3), разрешение 0,1 Ом 4,000 КОм ± (1,2% + 5), разрешение 1 Ом 60,00 КОм ± (1,2% + 5), разрешение 10 Ом 400,0 КОм ± (1,2% + 5), разрешение 100 Ом 4,000 МОм ± (1,2% + 5), разрешение 1 кОм 40,00 МОм ± (1,5% ± 3), разрешение 10 кОм защита от перегрузки: 220 Vrms |
| Емкость |
40,00 нФ ± (3% + 5), разрешение 10 пФ 400,0 нФ ± (3% + 5), разрешение 100 пФ 4,000 мкФ ± (3% + 5), разрешение 1 нФ 40,00 мкФ ± (3% + 5), разрешение 10 нФ 100,0 мкФ ± (3% + 5), разрешение 100 нФ защита от перегрузки: 220 Vrms |
| Тест диодов | 0 В - 1,0 В |
| Общие характеристики | |
| Тип дисплея | 7 дюймов TFT ЖК - экран, разрешение 800x480 точек |
| Яркость дисплея | регулируемая |
| Интерфейс | USB-хост, USB-устройство, USB Type-C |
| Функция быстрой зарядки | есть |
| Аккумулятор | литиевые 4 батареи по 3,7 В 2600 мАч |
| Питание | 100-240 В, 50-60 Гц |
| Рабочая температура | от 0 °С до 50 °С |
| Рабочая влажность | до 90% RH |
| Рабочая высота | рабочая до 3000 м |
| хранения до 10000 м | |
| Габариты | 248 мм х 176 мм х 54 мм |
| Вес | 1,2 кг |
Hantek - китайский производитель измерительного оборудования расположенный к городе Циндао.
