Течеискатель с функцией диагностирования запорной арматуры Успех АТ-407НД предназначен для обнаружения мест разгерметизации подземных трубопроводов систем тепло-, водо-, газо-, нефтеснабжения на глубине до 3 м в канальной и бесканальной прокладке.
В состав течеискателя входит комплект АДМ-227, состоящий из малогабаритного акустического датчика с магнитным основанием и удлинительного штыря.
Наличие малогабаритного датчика позволяет проводить работы по поиску утечек, контролю состояния и герметичности запорной арматуры, как на металлических, так и на пластиковых трубах малого диаметра. При нарушении уплотнения запорного элемента происходит утечка продукта (жидкости или газа). Характерные акустические шумы утечки улавливаются высококачественным микрофоном датчика АДМ-227 и передаются в виде графических и цифровых показаний на приемник АП-027.
Особенности:
- Цифровой трассопоисковый приемник.
- Большой ЖК дисплей с переключаемыми режимами работы.
- Вывод звукового сигнала как на встроенный динамик, так и в наушники оператора.
- Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 50...8600 Гц).
- Возможность дополнительно подключить электромагнитный датчик.
- Класс защиты корпуса от внешних воздействий IP54.
Области применения:
- ЖКХ
- Теплосети
- Водоканал

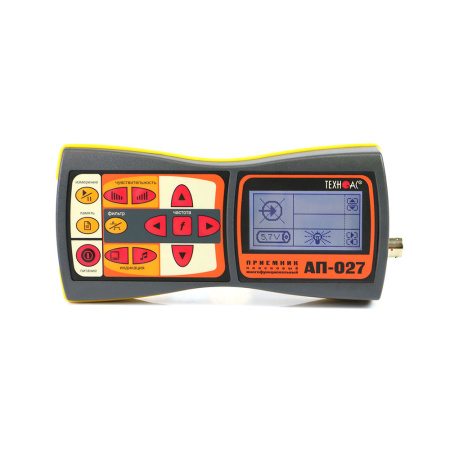

- Трассопоисковый приемник АП-027

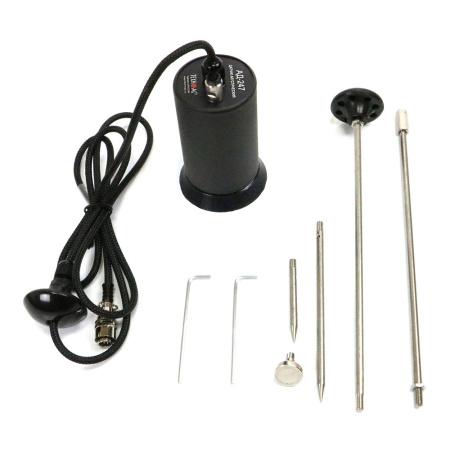

- Комплект акустического датчика АД-247

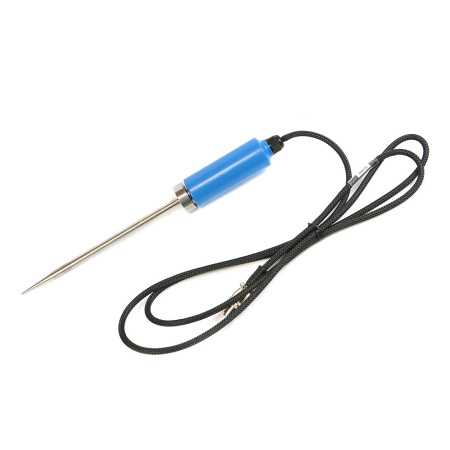

- Комплект акустического малогабаритного датчика АДМ-227
- Головные телефоны
- Держатель для приемника АП-027.00.010
- Батарейки для приемника (AA) 4шт
- Крестовая отвертка
- Кабель для подключения внешнего аккумулятора AP027.02.030
- Сумка для комплекта (чехол 53207)
- Руководство по эксплуатации 2шт
- Паспорт
Характеристики приемника АП-027 | |||
Параметр | Датчик ЭМД/ДКИ/ДОДК/КИ | Датчик АД | |
Вид работы в зависимости от датчика | определяется автоматически, при подключении датчика | ||
Вид принимаемого сигнала | выбирается оператором как «непрерывный / импульсный» | выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» | |
Частоты переключаемых полосовых фильтров | центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц | - ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; - ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц |
|
«Широкая полоса» (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц | |
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB | |
Визуальная индикация | ЖКИ: - символы и значения выбираемых режимов и параметров; - анимированная шкала уровня входного сигнала; - цифровое значение и анимированная шкала уровня выходного сигнала; - график (движущаяся диаграмма) уровня выходного сигнала; - частотный спектр выходного сигнала; - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» |
||
Звуковая индикация | головные телефоны - натуральный широкополосный или отфильтрованный сигнал | ||
головные телефоны - синтезированный звук ЧМ | - | ||
встроенный излучатель - синтезированный звук ЧМ | |||
Питание | напряжение 4…7 В: - аккумуляторы «тип АА» 1,2 В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220 В) или бортовой (12 В) сети; - щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.; - внешний аккумулятор |
||
Время непрерывной работы, не менее | 20 часов | ||
Допустимый диапазон температур окружающей среды при эксплуатации | -20…+50ºС | ||
Класс защиты от внешних воздействий | IP54 | ||
Габаритные размеры электронного блока | 220x102x42 мм | ||
Масса электронного блока, не более | 0,46 кг | ||
Характеристики акустического датчика АД-247 | |||
Габаритные размеры прибора, не более, мм | 60х130 | ||
Масса, не более, кг | 0,95 | ||
Характеристики акустического датчика АДМ-227 | |||
Масса датчика, кг | 0,225±0,02 | ||
Масса штыря, кг | 0,115±0,02 | ||
Габаритные размеры датчика, мм (без соединительного провода) | 105(+2)x31(+1) | ||
Габаритные размеры штыря, мм | 190(+2)x29(+1) |
