Трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов).
В составе комплекта приемник в виде моноблока с большим ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 10 м, а также величины тока в линии.
Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации.
Режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция).
Генератор повышенной мощности до 180 Вт и дальностью работы до 10 км. Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.
Назначение трассоискателя Успех АГ-309.60К:
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определение мест повреждения кабельных линий.
- Обследование участков местности перед проведением земляных работ.
- Запись GPS\ГЛОНАСС координат и составление карт найденных коммуникаций.
- Возможность трассировки неметаллических коммуникаций с помощью дополнительного внутритрубного генератора.
Особенности приемника АП-019.3:
- Современный цифровой трассопоисковый приемник-моноблок АП-019.3.
- Изображение трассы на экране прибора.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации.
- Режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция).
- Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора.
- Дополнительные функций при подключении внешних датчиков.
- Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 40...8000 Гц, Радио 8...40 кГц).
- Меню на двух языках (русский и английский).
- Возможность подключения внешнего аккумулятора Power Bank и работа при отрицательных температурах, внешний аккумулятор прячется под одежду оператора.

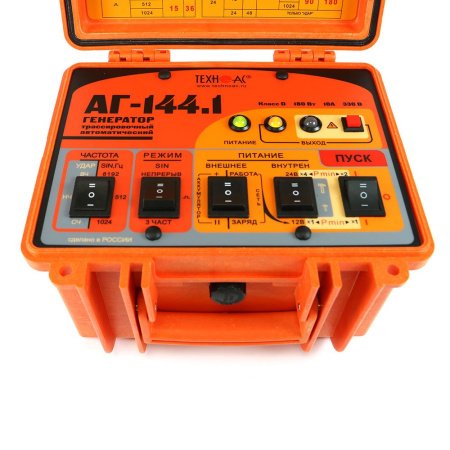

Особенности генератора АГ-144.1:
- Возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт).
- При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование.
- Длительное время непрерывной работы от собственного аккумулятора.
Функциональные возможности приемника АП-019.3 в различных режимах работы:
Режим «Трасса»:
Режим «Трасса» является основным для трассировки. На индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.
Режим «График»:
На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.
Режим «График+»:
Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением.
Режим «Минимум максимум»:
Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.
Режимы «Относительное расстояние до коммуникации»:
Используются в случаях нахождения нескольких коммуникаций близко друг к другу для определения глубины их залегания.
Режим «2-частоты»:
В режиме «2-частоты» реализована опция «свой-чужой», а также возможно провести диагностику состояния кабелей, изоляции трубопроводов с применением внешнего генератора.
Привязка коммуникации к карте местности с помощью GPS/ГЛОНАСС модуля:
С помощью встроенного GPS/ГЛОНАСС модуля определяются текущие координаты приемника. Нажатием клавиши на панели управления в оперативной памяти приемника сохраняются дата, время, текущие координаты а также измеренные параметры точек магистрали: глубина залегания и величина тока.
Сохраненные данные переносятся на ПК для нанесения их на карту и дальнейшей обработки: редактирования взаимосвязи между точками (построение трека), сохранения трека в базу данных, а также в KML или CSV файл.
Программа MapProgram:
Данная программа предназначена для считывания сохранённых точек с прибора АП-019.3, отображения точек на картах Google Maps и Яндекс, редактирования взаимосвязи между точками (построения трека), сохранения трека в базу данных, а так же в KML- файл и CSV- файл. Все считаные точки сохраняются в базу данных. База данных хранится в папке с исполняемым файлом exe. Имя базы данных «GPSdb».
Для работы с сохраненными в приемнике АП-019.3 данными прибор подключается к компьютеру с помощью кабеля USB.
Системные требования к компьютеру:
- Операционная система: Windows XP 32/64 Bit, Windows 8.1 32/64 Bit, Windows 8 32/64 Bit, Windows 7 32/64 Bit, Windows Vista 32/64 Bit, Windows 10 32/64 Bit.
- Процессор: Pentium 4 1.5 GHz or Athlon XP 1500+ processor or higher.
- Оперативная память: 1 GB RAM.
- Место на жестком диске: 300 MB of free space.
Программа UtilityLoc:
Программа UtilityLoc предназначена для приемника АП-019.3 и имеет более широкие функциональные возможности сохранения данных в общедоступных форматах в отличие от программы MapProgram. Пользователи программы получают доступ к ее обновлениям в течение всего срока использования.
Системные требования к компьютеру:
- Операционная система: Windows XP 32/64 Bit, Windows 8.1 32/64 Bit, Windows 8 32/64 Bit, Windows 7 32/64 Bit, Windows Vista 32/64 Bit, Windows 10 32/64 Bit.
- Процессор: Pentium 4 1.5 GHz or Athlon XP 1500+ processor or higher.
- Оперативная память: 1 GB RAM.
- Место на жестком диске: 300 MB of free space.
В комплекте с диском вы получаете ключ для активации программы.
Информацию о стоимости программы и лицензии на ее использование вы можете узнать у наших менеджеров.
Области применения:
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
|
Тип прибора
|
Трассоискатель |
|
Полоса пропускания режима «РАДИО»
|
8 … 40 кГц |
|
Полоса пропускания режима «Эфир»
|
40 Гц … 8 кГц |
|
Рабочие частоты генератора, Гц
|
512, 1024, 8192 |
|
Звуковой сигнал
|
Есть |
|
Световая индикация
|
Есть |
|
Погрешность
|
5% |
|
Определение глубины залегания коммуникации
|
10 м |
|
Максимальное выходное напряжение
|
330 В |
|
Максимальный выходной ток
|
10 А |
|
Максимальная выходная мощность
|
180 Вт |
|
Дистанция трассировки
|
10 км |
|
Диапазон частот приёмника, Гц
|
50, 60, 100, 120, 512, 1024, 8192, 32768 |
|
Интерфейс
|
Mini USB |
|
Питание
|
Встр. аккумулятор / блок питания 15 В, Батарея 1,5 В тип C - 4 шт. |
|
Тип дисплея
|
LCD, LED |
|
Класс защиты
|
IP65, IP54 |
|
Память
|
2300 точек GPS |
|
Гарантия, (мес)
|
24 |

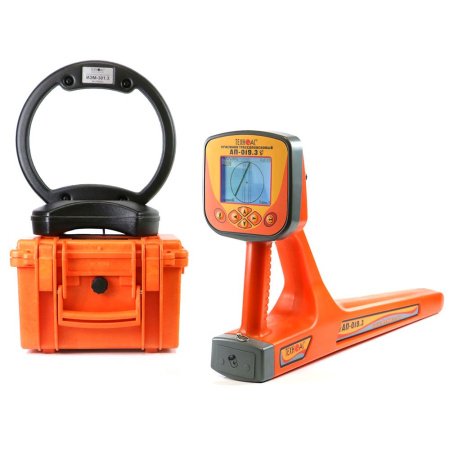

- Трассопоисковый приемник АП-019.3
- Генератор АГ-144.1
- Индукционная антенна ИЭМ-301.3
- Источник питания ENP-120-12
- Кабель USB 2.0 AM-mini USB 1 м
- Кабель АГ144.02.020
- Кабель AG144.02.060
- Кабель АГ120.02.030
- Кабель АГ105.02.020
- Контакт магнитный АГ120.02.090
- Штырь заземления АГ110.02.004 2шт
- Батарейки Диск CD-R 4шт
- Сумка для индукционной антенны ИЭМ-301.3
- Сумка для генератора АГ-144.1
- Сумка для приемника
- Сумка для комплекта
- Руководство по эксплуатации 3шт
- Паспорт
| Характеристики приемника АП-019.3 | |||
| Квазирезонансные частоты фильтров | 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц | ||
| Диапазон частот «Широкая полоса» | 0,04…8 кГц | ||
| Частота фильтра в режиме «Зонд» | 512 Гц | ||
| Диапазон частот «Радио» | 8…40 кГц | ||
| Динамический диапазон входных сигналов | 120 дБ | ||
| Количество встроенных датчиков | 4 | ||
| Максимальная чувствительность (режим «График» f0 = 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31 до 35 кГц) |
5 мкА на расстоянии 1 м | ||
| Объем памяти модуля GPS | 2300 «точек» | ||
| Подключаемые внешние датчики | КИ-105, КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС) | ||
| Управление чувствительностью | - автоматическое – для 2D отображения «Трасса»; - полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд»; - автоматическое / ручное (по выбору) – для режима «2 частоты» |
||
| Определение глубины залегания трассы | - 0...10 м; - автоматически в режиме «Трасса»; - по нажатию кнопки в режиме «Зонд» |
||
| Точность определения глубины залегания | ±5% | ||
| Измерение тока принимаемого сигнала | - 0,01...9,99 А; - автоматически в режиме «Трасса» |
||
| Точность определения оси коммуникации, в % от глубины залегания | ±5% | ||
| Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | при совместной работе с трассировочными генераторами пр-ва ТЕХНО-АС («Импульсный» режим) | ||
| Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка | ||
| Индицируемые параметры | - 2D визуализация положения трассы относительно прибора; - глубина залегания трассы; - ток сигнала; - графики уровня сигнала; - сила сигнала; - параметры настройки и управления |
||
| Звуковая индикация | встроенный излучатель: - синтезированный звук ЧМ; - звуковая индикация нажатия кнопок |
||
| Источник питания | 4…7 В: - 4 элемента тип «С»; - внешний аккумулятор (Power Bank - опция) |
||
| Время непрерывной работы от одного комплекта щелочных батарей | не менее 20 часов | ||
| Автоматическое отключение питания при бездействии для экономии заряда | после 30 минут | ||
| Диапазон температур эксплуатации / хранения | -20…+60°С / -30…+60°С | ||
| Степень защиты корпуса | IP54 | ||
| Габаритные размеры | 330х140х700 мм | ||
| Масса | 2,45 кг | ||
| Характеристики генератора АГ-144.1 | |||
| Частоты генерируемого сигнала, Гц | |||
| Частоты SIN f1 / f2 / f3, ±0,1% | 512 / 1024 / 8192 | ||
| Частоты следования ударов НЧ / СЧ / ВЧ | 0,5 / 1 / 2 | ||
| Режимы генерации | «SIN» «непрерывный» «SIN» «_|¯|_» «SIN» «3 частоты» «УДАР» |
||
| Выходные параметры синусоидальной генерации | |||
| Максимальное выходное напряжение, В: | |||
| - при автономном питании - с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока |
220 330 140 |
||
| Выходная мощность, Вт: | |||
| - при автономном питании - с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока |
от 7,5 до 120 от 45 до 180 от 18 до 72 |
||
| Допустимое сопротивление нагрузки | любое (0…∞) | ||
| Согласование с нагрузкой | автоматическое | ||
| Источники питания | - встроенный аккумуляторный комплект - сетевой блок питания |
||
| Габаритные размеры электронного блока (кейса), не более, мм | 250х215х165 | ||
| Вес электронного блока, не более, кг | 8,5 | ||
| Условия эксплуатации | |||
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+45ºС | ||
| Класс климатической защиты | IP54 | ||
| Характеристики индукционной антенны ИЭМ-301.3 | |||
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 | ||
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 | ||
| Тип корпуса | пластмассовый, герметичный | ||
