Госреестр СИ: 60678-15

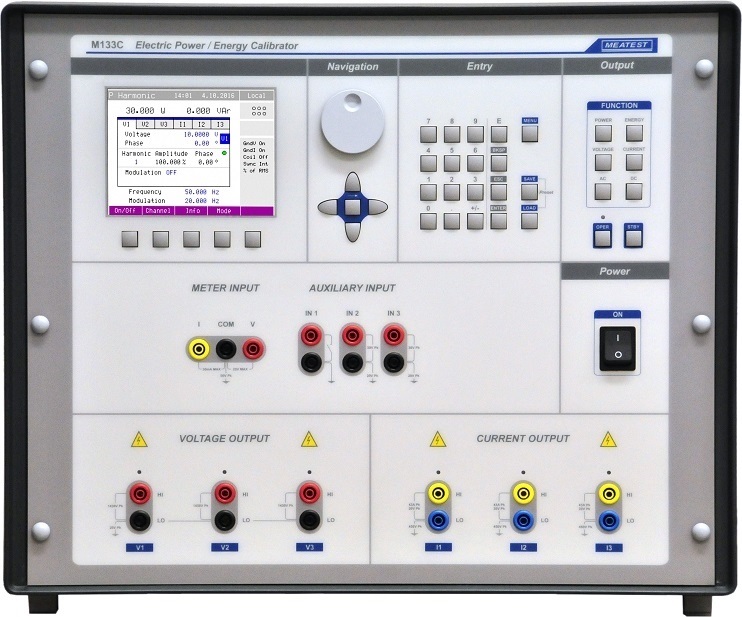

Основным назначением прибора является точная генерация электрической мощности и энергии постоянного и переменного тока в диапазоне напряжений до 280 В и диапазоне токов до 30 А. В режиме электрической мощности переменного тока возможна установка сдвига фаз между напряжением и токов в диапазоне от 0 до 360°. Минимальная погрешность генерации составляет 0,05%. Калибратор обеспечивает высокую токовую нагрузку на выходе напряжения (несколько сотен мА) и напряжение на токовом выходе до 5 Вэфф. Диапазон токов можно увеличить до 1500 А, используя 50-витковую токовую катушку (опция 140-50).
Основным назначением прибора является точная генерация электрической мощности и энергии постоянного и переменного тока в диапазоне напряжений до 280 В и диапазоне токов до 30 А. В режиме электрической мощности переменного тока возможна установка сдвига фаз между напряжением и токов в диапазоне от 0 до 360°. Минимальная погрешность генерации составляет 0,05%. Калибратор обеспечивает высокую токовую нагрузку на выходе напряжения (несколько сотен мА) и напряжение на токовом выходе до 5 Вэфф. Диапазон токов можно увеличить до 1500 А, используя 50-витковую токовую катушку (опция 140-50).
Калибратор Calibro 133C оснащен специальными функциями для испытания анализаторов напряжения линий электропередач. Он способен генерировать гармонические и интермодуляционные искажения, флуктуационные гармоники, фликер-шум, пилообразные и другие сигналы. Пользовательский интерфейс калибратора обеспечивает простое и удобное программирование параметров выходного сигнала.
Модель Calibro 133Ci не оснащается функциями измерения гармонических и интермодуляционных искажений.
Особенности:
- Постоянное и переменное напряжение «фаза-нейтраль» 1 - 280·В / 300·мА, погрешность 260·ppm;
- Переменное напряжение «фаза-фаза» 2 - 480 В;
- Постоянный и переменный ток 30 мА - 30 А / 5 В, погрешность 310 ppm;
- Постоянный и переменный ток 90 А в однофазной конфигурации;
- Диапазон установки коэффициента мощности –1…+1;
- Плавающие токовые выходы до 450 Впик;
- Гармонические и интермодуляционные искажения, модуляция;
- Диапазон частот 16 Гц - 1 кГц;
- Генерация мощности до 25,2 кВА (1,26 МВА с опцией M133C-01);
- Встроенный технологический мультиметр;
- Интерфейсы GPIB и RS-232.
| Модуляция, фликер-шум (только модель CALIBRO 133C) | |||||||
| Диапазон значений основной частоты: | 16 Гц…1 кГц | ||||||
| Диапазон частот отдельных гармоник (2…50): | 32 Гц…5 кГц | ||||||
| Диапазон частот модуляции: | 0,001…50 Гц | ||||||
| Коэффициент модуляции: | 0…30% | ||||||
| Разрешение коэффициента модуляции: | 0,001% | ||||||
| Неопределенность среднеквадратичной амплитуды: | 0,2% от диапазона | ||||||
| Форма модулирующего сигнала: | Синусоидальный, прямоугольный | ||||||
| Коэффициент заполнения прямоугольного сигнала: | 1…99% | ||||||
| Погрешность коэффициента модуляции: | 0,2% | ||||||
| Встроенный технологический мультиметр | |||||||
| Функция | Диапазон | Погрешность | Разрешение | ||||
| Постоянное напряжение | 0…±12 В | 0,01% + 0,01% | 100 мкВ | ||||
| Постоянный ток | 0…±25 мА | 0,01% + 0,01% | 100 нА | ||||
| Частота | 1 Гц…15 кГц | 0,005% | 10 мкГц…0,1 Гц | ||||
| Общие данные | |||||||
| Время прогрева: | 60 мин. | ||||||
| Рабочая температура: | (23 ± 10) °C | ||||||
| Температура хранения: | –10…+55 °C, отн. влажность < 90% | ||||||
| Опорная температура: | (23 ± 2) °C | ||||||
| Размеры: | 500 x 520 x 430 мм | ||||||
| Масса нетто: | 54 кг | ||||||
| Питание: | 115/230 В, 50/60 Гц | ||||||
| Потребляемая мощность: | Макс. 1500 ВА | ||||||
| Класс безопасности: | Класс I согласно EN 61010 | ||||||
- Калибратор мощности и энергии CALIBRO 133Ci
- Шнур питания
- Инструкция
- Набор тестовых провод (опции 12, 13, 14 и 15)
- Адаптер высокого тока (опция 133C-01)
- Кабель RS-232
| Постоянное и синусоидальное переменное напряжение | |||||||
| Диапазон напряжений: | 1…280 В | ||||||
| Разрешение: | 5 разряда | ||||||
| Диапазон частот: | Постоянный ток, переменный ток от 16 до 1000 Гц. Возможна синхронизация с частотой сети или внешним сигналом. | ||||||
| Погрешность частоты: | 0,005% | ||||||
| Разрешение по частоте: | 0,001 Гц на частотах ниже 40 Гц, 0,01 Гц выше 40 Гц | ||||||
| Искажения выходного сигнала | < 0,05% | ||||||
| Диапазон | % от значения + % от диапазона | Макс. нагрузка, мА | % от значения + % от диапазона | Макс. нагрузка, мА | % от значения + % от диапазона | Макс. нагрузка*, мА | |
| Пост. ток | Пост. ток | 16…40 Гц; 70…1000 Гц |
16…40 Гц; 400…1000 Гц |
40…70 Гц | 40…400 Гц | ||
| 1,0000…10,0000 В | 0,025 + 0,01 | 100 | 0,03 + 0,02 | 100 | 0,025 + 0,01 | 100 | |
| 10,0001…30,0000 В | 0,025 + 0,01 | 200 | 0,03 + 0,02 | 200 | 0,025 + 0,01 | 200 | |
| 30,001…70 000 В | 0,025 + 0,01 | 200 | 0,03+0,02 | 200 | 0,025 + 0,01 | 300 | |
| 70,001…140 000 В | 0,025 + 0,01 | 200 | 0,03+0,02 | 200 | 0,025 + 0,01 | 300 | |
| 140,001…280 000 В | 0,025 + 0,01 | 150 | 0,03 + 0,02 | 150 | 0,025 + 0,01 | 200 | |
| Постоянный и синусоидальный переменный ток | |||||||
| Диапазон токов: | 0,03…30 А | ||||||
| Разрешение: | 5 Ѕ разряда | ||||||
| Диапазон частот: | Постоянный ток, переменный ток от 16 до 1000 Гц. Возможна синхронизация с частотой сети или внешним сигналом. | ||||||
| Погрешность частоты: | 0.005% | ||||||
| Разрешение по частоте: | 0,001 Гц на частотах ниже 40 Гц, 0,01 Гц выше 40 Гц | ||||||
| Искажения выходного сигнала | < 0,1% | ||||||
| Диапазон | % от значения + % от диапазона | Макс, напряжение, В | % от значения + % от диапазона | % от значения + % от диапазона | Макс, напряжение, В | Макс, напряжение, В | |
| Пост. ток | Пост. ток | 16…40 Гц; 70…1000 Гц |
40…70 Гц | 16…400 Гц | 400…1000 Гц | ||
| 0,030000…0,300000 А | 0,03+0,01 | 8 | 0,04 + 0,02 | 0,03 + 0,01 | 5,5 | 3,5 | |
| 0,30001…1,00000 А | 0,03+0,01 | 8 | 0,04 + 0,02 | 0,03 + 0,01 | 5,5 | 3,5 | |
| 1,00001…2,00000 А | 0,03+0,01 | 8 | 0,04 + 0,02 | 0,03 + 0,01 | 5,5 | 3,5 | |
| 2,00001…5,00000 А | 0,03+0,01 | 5 | 0,04 + 0,02 | 0,03 + 0,01 | 3,5 | 3,5 | |
| 5,0001…10,0000 А | 0,035 + 0,015 | 5 | 0,05 + 0,02 | 0,035 + 0,015 | 3,5 | 3,5 | |
| 10,0001…30,0000 А | 0,04 + 0,02 | 5 | 0,06 + 0,02 | 0,04 + 0,02 | 3,5 | 3,5 | |
| Сдвиг фаз между напряжением и током, коэффициент мощности | |||||||
| Диапазон значений сдвига фаз: | 0,00…+359.99° | ||||||
| Диапазон частот: | 16…1000 Гц | ||||||
| Разрешение сдвига фаз: | 0,01° | ||||||
| Диапазон значений коэффициента мощности: | –1…+1 | ||||||
| Разрешение коэффициента мощности: | 0,001 | ||||||
| Погрешность коэффициента мощности: | dPF = (1 – cos ( +d )/cos ) (-) | ||||||
| Погрешность сдвига фаз (внутренняя синхронизация) | |||||||
| Частота, Гц | Погрешность d , ° | ||||||
| 16,000…70,000 | 0,05 | ||||||
| 70,001…400,000 | 0,1 | ||||||
| 400,001…1000,00 | 0,4 | ||||||
| Электрическая мощность постоянного тока | |||||||
| Суммарный диапазон: | 0,03…8400 Вт (420 Вт при использовании токовой катушки «опция 140-50») | ||||||
| Единицы измерения: | Вт | ||||||
| Погрешность электрической мощности постоянного тока, % | |||||||
| Диапазон токов | Диапазон напряжений | ||||||
| 1…10 В | 10…30 В | 30…70 В | 70…140 В | 140…280 В | |||
| 30…300 мА | 0,054 | 0,054 | 0,054 | 0,054 | 0,054 | ||
| 300 мА…1 А | 0,054 | 0,054 | 0,054 | 0,054 | 0,054 | ||
| 1…2 А | 0,054 | 0,054 | 0,054 | 0,054 | 0,054 | ||
| 2…5 А | 0,054 | 0,054 | 0,054 | 0,054 | 0,054 | ||
| 5…10 А | 0,062 | 0,062 | 0,062 | 0,062 | 0,062 | ||
| 10…30 А | 0,07 | 0,07 | 0,07 | 0,07 | 0,07 | ||
| Электрическая мощность переменного тока | |||||||
| Суммарный диапазон: | 3x (0,03…8400 ВА или 420 кВА при использовании токовой катушки «опция 140-50») | ||||||
| Диапазон частот: | 16…1000 Гц | ||||||
| Единицы измерения: | Вт, ВА, ВАр | ||||||
| Погрешность электрической мощности переменного тока, % (PF = 1,0, f = 40…70 Гц) | |||||||
| Диапазон напряжений | |||||||
| 1…10 В | 10…30 В | 30…70 В | 70…140 В | 140…280 В | |||
| 30 мА…5 А | 0,054 | 0,054 | 0,054 | 0,054 | |||
| 5…10 А | 0,062 | 0,062 | 0,062 | 0,062 | |||
| 10…30 А | 0,07 | 0,07 | 0,07 | 0,07 | |||
| Погрешность электрической мощности переменного тока, % (PF = 0,8, f = 40…70 Гц) | |||||||
| Диапазон напряжений | |||||||
| 1…10 В | 10…30 В | 30…70 В | 70…140 В | 140…280 В | |||
| 30 мА…5 А | 0,082 | 0,082 | 0,082 | 0,082 | |||
| 5…10 А | 0,088 | 0,088 | 0,088 | 0,088 | |||
| 10…30 А | 0,094 | 0,094 | 0,094 | 0,094 | |||
| Погрешность электрической мощности переменного тока, % (PF = 0,5, f = 40…70 Гц) | |||||||
| Диапазон напряжений | |||||||
| 1…10 В | 10…30 В | 30…70 В | 70…140 В | 140…280 В | |||
| 30 мА…5 А | 0,16 | 0,16 | 0,16 | 0,16 | |||
| 5…10 А | 0,163 | 0,163 | 0,163 | 0,163 | |||
| 10…30 А | 0,166 | 0,166 | 0,166 | 0,166 | |||
| Электрическая энергия постоянного и переменного тока | |||||||
| Диапазон напряжений: | 1…280 В | ||||||
| Диапазон токов: | 0,03…30 А | ||||||
| Диапазон значений коэффициента мощности: | –1…+1 | ||||||
| Диапазон установки временного интервала: | 1…10 000 с | ||||||
| Разрешение временного интервала: | 0,1 с | ||||||
| Погрешность временного интервала: | 0,01% + 0,1 с | ||||||
| Гармонические и интермодуляционные искажения, интермодуляционные составляющие (только модель CALIBRO 133C) | |||||||
| Диапазон значений основной частоты: | 16 Гц…1 кГц | ||||||
| Неопределенность амплитуды сигнала основной частоты: | 0,2% от диапазона | ||||||
| Диапазон частот гармонических составляющих: | 32 Гц…5 кГц | ||||||
| Диапазон частот интермодуляционных составляющих: | 16 Гц…1 кГц | ||||||
| Макс. число гармонических составляющих: | 50 | ||||||
| Число интермодуляционных составляющих: | 1 | ||||||
| Неопределенность частоты: | 0.005% | ||||||
| Диапазон амплитуд интермодуляционных составляющих: | Макс. 30% от среднеквадратичного значения выходного сигнала | ||||||
| Разрешение амплитуды интермодуляционных составляющих: | 0.001% | ||||||
| Шумы и искажения: | -60 дБ | ||||||
| Погрешность амплитуды интермодуляционных составляющих | |||||||
| Диапазоны | % от диапазона | % от диапазона | |||||
| 32…3000 Гц | 3000…5000 Гц | ||||||
| 1,0000…10,0000 В 10,0001…30,0000 В 30,001…70 000 В 70,001…140 000 В 140,001…280 000 В |
0,1 | 0,2 | |||||
| 0,030000…0,300000 А 0,30001…1,00000 А 1,00001…2,00000 А |
0,1 | 0,2 | |||||
| 2,00001…5,00000 А 5,0001…10,0000 А |
0,2 | 0,4 | |||||
| 10,0001…30,0000 А | 0,2 | 0,8 | |||||
