Артикул:
m-121474
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Настольный
Количество каналов
—
2
Полоса пропускания
—
70 МГц
Частота дискретизации
—
1,25 Гвыб/c
Все характеристики
65 736 руб.
/шт Мало
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

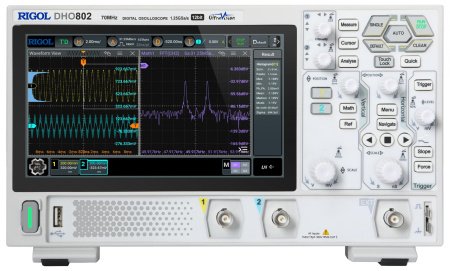

Цифровой осциллограф RIGOL DHO802 представляет собой мощный инструмент для анализа и диагностики электрических сигналов, который находит применение в самых различных областях, от научных исследований до разработки и тестирования электронных устройств. С полосой пропускания в 70 МГц, он способен обрабатывать широкий диапазон частот, что делает его идеальным для работы с как высокочастотными, так и низкочастотными сигналами. Два аналоговых канала позволяют одновременно исследовать несколько сигналов, что значительно упрощает процесс анализа и сравнения.
Одним из ключевых преимуществ RIGOL DHO802 является его высокая частота дискретизации, достигающая 1.25 Гвыб./с. Это обеспечивает точное представление формы сигнала и позволяет детально рассматривать его особенности. Оснащенный 12-битным аналого-цифровым преобразователем, осциллограф гарантирует высокую точность измерений, что особенно важно при работе с сигналами, требующими высокой разрешающей способности. Общий объем памяти в 25 миллионов точек позволяет хранить значительные объемы данных, что дает возможность проводить глубокий анализ и сохранять результаты для последующего изучения.
С максимальной частотой захвата в 1 000 000 осцилляций в секунду, RIGOL DHO802 способен быстро реагировать на изменения в сигнале, что делает его незаменимым инструментом для тестирования динамических процессов. Вертикальная развертка, которая варьируется от 500 мкВ/дел до 10 В/дел, позволяет точно настраивать отображение сигналов различной амплитуды, в то время как горизонтальная развертка, охватывающая диапазон от 5 нс/дел до 500 с/дел, дает возможность исследовать как быстрые, так и медленные изменения.
Встроенные функции, такие как вольтметр и частотомер, расширяют функциональность осциллографа, позволяя пользователю проводить дополнительные измерения без необходимости использования дополнительных приборов. Это делает работу более удобной и эффективной. Кроме того, наличие интерфейсов USB-host, USB-device, LAN с поддержкой VNC Web и HDMI обеспечивает простоту подключения и передачи данных, что значительно упрощает интеграцию осциллографа в существующие системы.
Таким образом, цифровой осциллограф RIGOL DHO802 является высокотехнологичным устройством, которое сочетает в себе мощные характеристики и удобство использования. Он предоставляет пользователям все необходимые инструменты для эффективного анализа и тестирования электрических сигналов, что делает его незаменимым помощником как для профессионалов, так и для любителей электроники.
Документы
DHO802
425,1 кб
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Настольный |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
70 МГц |
|
Частота дискретизации
|
1,25 Гвыб/c |
|
Диагональ дисплея, дюйм
|
7" |
|
Дисплей (отображение данных)
|
Сенсорный LCD |
|
Интерфейс
|
USB, LAN, HDMI |
|
Питание
|
12 В |
|
Разрешение дисплея
|
1024 x 600 |
|
Гарантия, (мес)
|
36 |
- Цифровой осциллограф RIGOL DHO802
- Пассивный высокоомный пробник PVP3150 (150 МГц, 10Х) - 2 шт.
- Адаптер питания с сетевым шнуром
- Провод заземления
- Сертификат калибровки
| Полоса пропускания (- 3дБ) Z вх. = 1 МОм | 70 МГц | |
| Расчетное время нарастания (10%~90%, тип) | ≤ 5 нс | |
| Количество входных каналов | 2 аналоговых входа + 1 вход внешней синхронизации | |
| Режим выборки | выборка в реальном времени | |
| Максимальная частота дискретизации |
1,25 Гвыб/с (1 канал) 625 Мвыб/с (2 канала) |
|
| Максимальная глубина памяти |
25 млн. точек (1 канал) 10 млн. точек (2 канала) |
|
| Максимальная скорость захвата сигнала |
1 000 000 осц/с (Ultra Acquire Mode) 30 000 осц/с (Vector Mode) |
|
| Вертикальное разрешение | 12 бит | |
| Аппаратная запись и воспроизведение сигналов в реальном времени | до 500 000 кадров (одноканальный режим) | |
| Пиковый детектор | захват глитчей от 1,6 нс | |

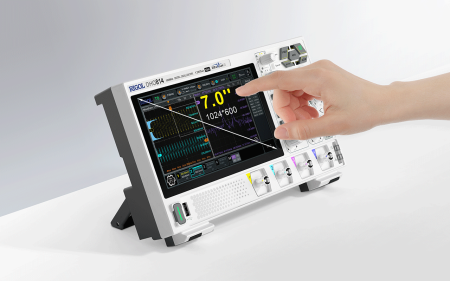

| Тип и размер дисплея |
7 дюймовый емкостный экран с функцией мультитач/управление жестами |
|
| Разрешение дисплея | 1024 х 600 пикселей | |
| Система вертикального отклонения аналоговых каналов | ||
| Входная связь | по постоянному току, переменному току или заземление | |
| Входной импеданс | 1 МОм ± 1% | |
| Входная емкость | 15 пФ ± 3 пФ | |
| Коэффициент деления пробников | 0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X и 50000X | |
| Максимальное входное напряжение: | CAT I 300 Вскз или 400 Впик (DC+ В пик) | |
| Чувствительность по вертикали: | от 500 мкВ/дел до 10 В/дел | |
| Диапазон смещения по постоянному току: |
± 0,5 В (< 500 мкВ/дел) ± 1 В (≥ 500 мкВ/дел, ≤ 65 мВ/дел) ± 8 В (> 65 мВ/дел, ≤ 270 мВ/дел) ± 20 В (> 270 мВ/дел, ≤ 2,75 В/дел) ± 100 В (> 2,75 В/дел, < 10 В/дел) |
|
| Динамический диапазон | ± 4 деления (12 бит) | |
| Ограничение полосы пропускания |
20 МГц, полная полоса пропускания, выбор своего значения для каждого канала |
|
| Относительная погрешность усиления по постоянному току |
± 1% от всей шкалы при > 5 мВ/дел ± 2% от всей шкалы при ≤ 5 мВ/дел |
|
| Точность смещения по постоянному току |
≤200 мВ/дел (±0,1 дел ±2 мВ ± 1,5 % смещения) >200 мВ/дел (±0,1 дел ±2 мВ ± 1,0 % смещения) |
|
| Изоляция/развязка между каналами | ≥100:1 | |
| Напряжение пробоя статическим напряжением ESD | ±8 кВ (на BNC входе) | |
| Горизонтальная развертка аналоговых каналов | ||
| Диапазон временной развертки |
от 5 нс/дел до 500 с/дел точная настройка |
|
| Разрешение по времени | 100 пс | |
| Погрешность частоты опорного генератора | ± 25 х 10-6 ± 5 х 10-6/год | |
| Диапазон межканальной коррекции смещения | ± 100 нс ± 1 пс | |
| Межканальное время задержки (тип) | ≤ 2 нс | |
| Горизонтальная развертка |
YT по умолчанию XY каналы 1/2 SCAN ≥ 200 мс/дел ROLL ≥ 50 мс/дел |
|
| Система захвата | ||
| Максимальная частота дискретизации аналоговых каналов |
1,25 Гвыб/с (1 канал) 625 Мвыб/с (2 канала) |
|
| Максимальная глубина памяти для аналоговых каналов |
50 млн. точек (1 аналоговый канал) 25 млн. точек (2 аналоговых канала) |
|
| Режимы захвата | обычный – по умолчанию | |
| пиковый детектор – захват глитчей до 1,6 нс | ||
| среднеквадратический детектор – 2, 4, 8, 16…65536 точек усреднения | ||
| скорость захвата до 1 000 000 осц/с | ||
| Система запуска/синхронизации | ||
| Источник сигнала запуска | аналоговые каналы (1,2), внешний вход | |
| Режим запуска | автоматический, нормальный, одиночный | |
| Диапазон удержания | От 8 нс до 10 с | |
| Развязка триггера |
DC (постоянный ток) AC (переменный ток) подавление частот до 120 кГц (только внутренний триггер) rподавление частот свыше 120 кГц (только внутренний триггер) |
|
| Подавление шума | увеличение задержки для схемы запуска, вкл./выкл. (только внутренний триггер) | |
| Полоса пропускания системы запуска | полоса пропускания аналоговых входов | |
| Чувствительность системы запуска |
внутренний запуск: 0,5 дел.: ≥50 мВ/дел 0,7 дел.: при вкл. подавлении шума внешний: 500 мВ пик-пик (0-100 МГц) |
|
| Диапазон установки порога срабатывания запуска |
внутренний запуск: ± 4,5 делений от центра экрана внешний: ± 5 В |
|
| Типы запуска | по переднему фронту, по импульсу, по заднему фронту, по видео, запуск по шаблону, по длительности, по тайм-ауту, по ранту, по окну, по задержке, по настройке/удержанию, по N-му фронту, по RS232/UART, по I2C, по SPI | |
| Поиск и навигация | ||
| Виды поиска | по фронту, по импульсу | |
| Источник | любой аналоговый канал | |
| Копирование | копирование установок из системы поиска в систему синхронизации и обратно | |
| Отображение результатов | таблица событий, может быть экспортирована во внешнюю/внутреннюю память | |
| Навигация |
навигация по времени: переход к полученным осциллограммам во временном порядке навигация по событиям: использует клавиши навигации для прокрутки результатов поиска событий и перехода к указанному событию навигация по кадрам: переход к указанному сегменту кадра в режиме UltraAcquire. |
|
| Измерения | ||
| Курсорные измерения | количество курсоров | 2 пары XY курсоров |
| ручной режим |
девиация амплитуды между курсорами (ΔY) Девиация времени между курсорами (ΔX) Обратная величина ΔX (Гц) (1/ΔX) |
|
| режим отслеживания |
фиксация оси Y для отслеживания напряжения точки сигнала оси X и значения времени Фиксация оси X для отслеживания напряжения точки сигнала оси Y и значения времени |
|
| автоматические измерения | отображение курсоров во время автоматических измерений | |
| XY измерения |
измерение параметров напряжения соответствующих осциллограммы каналов в режиме временной развертки XY. X = канал 1, Y = канал 2 |
|
| Автоматические измерения | количество измерений | 41 тип измерений, с одновременным отображением до 10 измерений |
| источник измерений | аналоговые каналы 1-4, Math1- Math4 | |
| диапазон измерений | основной (Main), с увеличением (ZOOM) | |
| все измерения | отображение до 33 измеренных параметров для текущего измеряемого канала, результаты измерений обновляются непрерывно, возможность смены измеряемого канала | |
| по вертикальной оси | V max, V min, V pp, V top, V base, V amp, V upper, V mid, V lower, V avg, V RMS, Per. V RMS, уровень искажений после фронта/спада импульса (Overshoot), уровень искажений перед фронтом/спадом импульса (Preshoot), площадь (Area), Period Area | |
| по горизонтальной оси | Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate | |
| другие | Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓) | |
| Математическая обработка сигналов | ||
| Количество отображаемых математических операций | 4 одновременно | |
| Операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, интегрирование, дифференцирование, извлечение квадратного корня, Lg, Ln, Exp, Abs, AX+B, ФНЧ, ФВЧ, ПФ, РФ | |
| Цветовая градация | применимо для БПФ | |
| Расширенное БПФ | длина записи | 1 млн. точек максимум |
| тип окна | прямоугольное, Блэкмана-Харриса, Хэннинга (по умолчанию), Хэмминга, с плоской вершиной, треугольное | |
| поиск пиков | до 15 пиков определяется порогом, установленным пользователем | |
| Анализ осциллограмм | ||
| Запись сигналов |
сохранение тестируемого сигнала в сегментах в соответствии с событиями триггера, т.е. сохранять все данные выборки сигнала в виде сегмента в ОЗУ для каждого события запуска. Максимальное количество сегментов: до 500 000 источник – любой аналоговый вход анализ - поддержка воспроизведения кадр за кадром, непрерывное воспроизведение, вычисление, измерение и декодирование осциллограмм |
|
| Тест «Годен/Не годен» |
сравнение тестируемого сигнала с маской, определенной пользователем, чтобы предоставить результаты тестирования: количество успешных тестов, неудачных тестов и общее количество тестов. Событие «Годен/Не годен» может включать немедленную остановку захвата, звуковой сигнал и снимок экрана источник любой аналоговый вход |
|
| Гистограмма |
гистограмма сигнала предоставляет группу данных, показывая, сколько раз сигнал попадает в определенный диапазон областей на экране. Гистограмма показывает не только распределение попаданий, но и обычную статистику измерений источник любой аналоговый вход Тип – горизонтальная, вертикальная, измеренная Измерения – статистика: Sum, Peaks, Max, Min, Pk_Pk; – гистограмма: Mean, Median, Mode, Bin width, Sigma, and XScale режим дискретизации: поддерживается во всех режимах, кроме Zoom, XY и ROLL |
|
| Цветовая гамма |
обеспечение трехмерного представления для сигналов цветовой градации в 256 уровней источник любой аналоговый вход |
|
| Декодирование протоколов последовательных шин | ||
| Количество одновременно отображаемых декодированных протоколов | 2 | |
| Источник | любой из 2-х аналоговых каналов | |
| Виды декодируемых протоколов | параллельный, RS232/UART, I2C, SPI | |
| Автоматическое масштабирование | ||
| AutoScale | минимальное напряжение более 10 мВ пик-пик, рабочий цикл более 1%, частота более 35 Гц | |
| Цифровой вольтметр | ||
| Рабочий вход | любой аналоговый канал | |
| Измеряемые величины | DC, AC+DC скз, AC скз | |
| Разрешение | ACV/DCV: 3 разряда | |
| Предупреждение о превышении пределов измерений | звуковой сигнал | |
| Высокоточный цифровой частотомер | ||
| Рабочий вход | любой аналоговый канал, канал EXT | |
| Измеряемые величины | частота, период, сумматор | |
| Частотомер |
Разрешение максимальная измеряемая частота |
|
| Сумматор |
48-разрядов считает по нарастанию фронта |
|
| Источник опорной частоты | внутренний | |
| Поддерживаемый набор команд | ||
| Протокол | IEEE488.2 Standard | |
| Определение сообщения об ошибке | да | |
| Поддержка механизма отчетов о состоянии | да | |
| Поддержка механизма синхронизации | да | |
| Вычислительная система | ||
| Процессор | Cortex-A72, 1,8 ГГц, шестиядерный | |
| Системная память | 4 ГБ | |
| Операционная система | Android | |
| Внутренняя энергонезависимая память | 8 ГБ | |
| Дисплей | ||
| Тип и размер встроенного дисплея | 7-дюймовый сенсорный дисплей с управлением "Multi-Touch" 16:9 | |
| Разрешение встроенного дисплея | 1024 х 600 пикселей | |
| Масштабная сетка | 8 делений по вертикали х 10 делений по горизонтали | |
| Послесвечение |
выключено бесконечное послесвечение настраиваемое послесвечение (от 100 мс до 10 с) |
|
| Яркость | 256 градаций (LCD, HDMI) | |

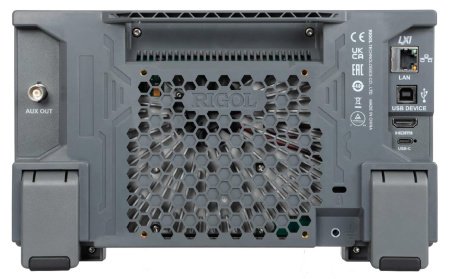

| Интерфейсы | ||
| USB 2.0 host | 1 на передней панели | |
| USB 2.0 device | 1 на задней панели | |
| EXT вход внешней синхронизации | 1 на передней панели | |
| LAN | 1 на задней панели, 10/100-порт, поддержка LXI-C | |
| Web Remote Control | Поддержка интерфейса веб-контроля (по IP-адресу) | |
| AUX выход | выход синхронизации BNC на задней панели / выход сигнала теста "Годен/негоден" | |
| HDMI видео выход | 1 на задней панели, HDMI 1.4b, A вилка. Подключение внешнего монитора или проектора | |
| Выход компенсации пробника | 1 кГц, 3 В пик-пик, меандр | |
| Энергонезависимая память | ||
| Хранение данных/файлов |
Setup/Image setup (*.stp), image (*.png, *.bmp, *.jpg) Waveform Data CSV waveform data (*.csv), binary waveform data (*.bin,), list data (*.csv), reference waveform data(*.ref, *.csv, *.bin) |
|
| Внутренняя память | 8 ГБ | |
| Базовые формы сигналов | 10 записанных в память | |
| Установки | ограничены ёмкостью памяти | |
| USB | поддерживается внешний носитель | |

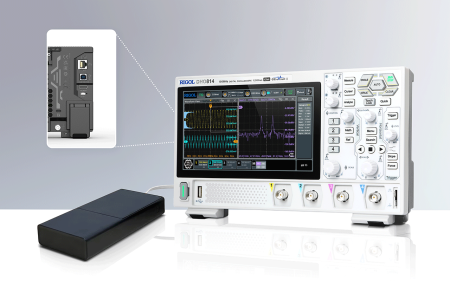

| Электропитание | ||
| Напряжение и сила тока сети питания, DC | 12 В, 4 А | |
| Максимальная потребляемая мощность | 48 Вт | |
| Условия окружающей среды | ||
| Диапазон рабочих температур | от 0°C до +50°C | |
| Диапазон температур хранения | от -30°C до +60°C | |
| Относительная влажность | не более 90% | |
| Габаритные размеры | ||
| Размеры | 265,35 х 161,75 х 77,38 мм | |
| Вес | 1,78 кг | |
Компания RIGOL TECHNOLOGIES, Co Ltd специализируется на разработке и производстве контрольно-измерительного оборудования и является одной из самых динамично развивающихся китайских компаний в этой области.
