ГОСРЕЕСТР
Артикул:
m-118468
Поверка—Нет
- Да
- Нет
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Спец. формы
Номер записи в ГосРеестре СИ
—
68025-17
Количество каналов
—
2
Мин. частота (кГц)
—
0.0000001
Все характеристики
296 310 руб./шт
Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

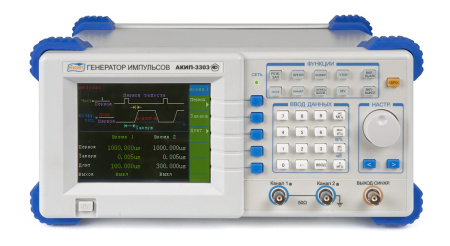

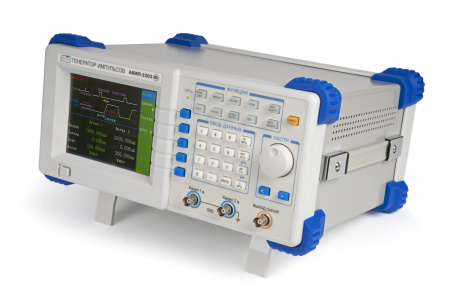

Генератор импульсов АКИП-3303 поддерживает современную технологию генерации прямого электронного сигнала и обеспечивает высокую точность настройки интервалов импульсов. Три канала для генерации импульсов обеспечивают выдачу одиночных и парных колебаний.
Внутренний, внешний и однократный режимы синхронного запуска позволяют начать процесс генерации в зависимости от момента подачи импульса на входной канал.
Генераторы предназначены для использования в образовательной сфере, метрологических лабораториях, исследовательских центрах, могут применяться в разработке радарных устройств.
Особенности:
- Высокая точность установки временных параметров 5×10-5;
- Режим одиночных и парных импульсов, регулируемая задержка между основным и синхроимпульсом;
- Диапазон частот от 0,1 мГц до 50 МГц;
- Выход до 10 В пик на нагрузке 50 Ом;
- Регулировка смещения (± 5 В);
- Вход внешней опорной частоты;
- Индикатор ЖКИ 5,7 дюймов;
- Опциональные интерфейсы КОП, USB, RS-232C;
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Спец. формы |
|
Номер записи в ГосРеестре СИ
|
68025-17 |
|
Количество каналов
|
2 |
|
Мин. частота (кГц)
|
0.0000001 |
|
Макс. частота (ГГц)
|
0.05 |
|
Опорный генератор
|
±5×10-5 |
|
Выходной импеданс
|
50 Ом |
|
Срок гарантии (лет)
|
1 |
|
Интерфейс
|
RS-232 |
|
Выходной уровень
|
50 мВ ... 5 В пик-пик |
|
Питание
|
196-264 В |
|
Гарантия, (мес)
|
12 |

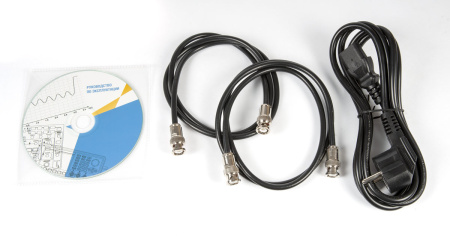

- Генератор АКИП-3303
- Шнур питания
- Соединительный кабель 2 шт
| Временные параметры | |
| Вид выходного сигнала | Синхроимпульс, одиночный или парный импульс |
| Временные параметры |
Период следования 20 нс…10000 с Длительность импульса и задержка 5 нс…10000 с |
| Разрешение |
5 нс при временном интервале менее 4 с 10 мкс при временном интервале более 4 с |
| Погрешность установки временного интервала | ±(5*Т*10-5 + 5 нс) |
| Погрешность опорного источника частоты | ±5*10-5 |
| Время нарастания/спада | Не более 10 нс |
| Выброс | Не более 10% при амплитуде импульса 5 Впик на 50 Ом |
| Вход внешней опорной частоты | 5 и 10 МГц, 0,5 В скз |
| Амплитудные параметры | |
| Каналы | 1 канал с регулируемой амплитудой, 2канала ТТЛ) |
| Диапазон амплитуды |
Канал А: ±(25 мВпик...5Впик) на нагрузке 50 Ом с аттенюатором Канал В: ± (250 мВпик...5 Впик) на нагрузке 50 Ом Канал С: ТТЛ-уровень |
| Разрешение | 10 мВпик |
| Погрешность установки амплитуды | ±(2% + 25 мВпик) |
| Диапазон смещений | ±(25 мВ...5В) на нагрузке 50 Ом |
| Разрешение | 20 мВ |
| Погрешность установки смещения | ±(5% + 25 мВ) |
| Внутреннее сопротивление выхода | 50 Ом |
| Синхрозапуск | |
| Режимы | Внутренний, внешний, однократный |
| Диапазон частот внешнего синхросигнала | 1 Гц…10 МГц (меандр) |
| Диапазон уровней внешнего синхросигнала | 1 Впик...20 Впик |
| Сопротивление входа внешней синхронизации | Более 100 кОм |
| Общие характеристики | |
| Дисплей | Индикатор VFD 40 символов |
| Напряжение питания | 230 В (± 15 %), 50 / 60 Гц, 50 Вт |
| Габаритные размеры | 254 х 103 х 384 мм |
| Масса | 3 кг (без усилителя) |
Под этой торговой маркой у различных зарубежных производителей из Европы, Азии и Америки АО ПриСТ заказывает изготовление средств измерений.
